Угольные фильтры - Elikor Призма 50 - Инструкция по эксплуатации - Страница 4

• 4 •

• 9 •

ВНИМАНИЮ ПОТРЕБИТЕЛЕЙ!

рис. 1

1 ОБЩИЕ УКАЗАНИЯ

рис. 7

8 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

8.1 При проведении технического обслуживания необходимо строго руководствоваться требованиями бе-

зопасности (раздел 4).

8.2 Очистку загрязненных поверхностей производить мягкой салфеткой, смоченной водой с нейтральным

моющим средством, используемым для мытья посуды.

8.3 Очистка и замена фильтра:
- откройте решетку сместив зажимы по направлению стрелок (рис.4);
- уберите фиксаторы, которые удерживают фильтр на решетке;
- алюминиевый фильтр промойте с помощью щетки горячим водным раствором нейтрального моющего

средства вручную или в посудомоечной машине (при 60°С);

- сильно загрязненный алюминиевый фильтр не следует мыть в посудомоечной машине;
- акриловый фильтр замените на новый после изменения цвета полос.

8

.4 Алюминиевые или акриловые фильтры предназначены для задержки частиц жира, которые образуют-

ся при приготовлении пищи, поэтому они должны использоваться всегда, как в вытяжной, так и рециркуля-
ционной конфигурации.

8.5

Угольные  фильтры

  должны  использоваться  только  при  работе  вытяжки  в  режиме  рециркуляции.

Обычно  через  четыре  месяца  угольные  фильтры  требуют  замены,  их  нельзя  чистить  и  использовать
повторно.

Угольные  фильтры  не  содержат  вредных  веществ.  Их  можно  утилизировать  как  обычный  мусор.

     7.2.1 Ползунковый переключатель:
Левый переключатель регулирует скорость работы вентилятора:

позиция 0 - вентилятор выключен;

     позиция 1 - низкая  скорость работы вентилятора;
     позиция 2 - средняя скорость работы вентилятора;
     позиция 3 - высокая скорость работы вентилятора.

 Включение сигнального индикатора информирует

о работе вентилятора.

Правый переключатель регулирует режим освещения в соответствии с обозначением:
     1 - включено;

 0 - выключено.

2

3

1

0

1

0

7.2.2 Кнопочный переключатель с лампой индикации (рис.8) имеет четыре кнопки с фиксацией.

рис. 8

ПРИЗМА

Кнопка с обозначением           управляет лампами освещения.
     Утоплена - «вкл.», отжата

-

 «выкл.».

Кнопки с обозначением 1,

2,

3

-

управляют вентилятором:

     позиция 1 - низкая скорость работы вентилятора;
     позиция 2 - средняя скорость работы вентилятора;
     позиция 3 - высокая скорость работы вентилятора.
     Включение сигнальной лампочки с обозначением           информирует о работе вентилятора.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННОЙ ВЫТЯЖКИ

При покупке кухонной вытяжки убедитесь:
- в нормальном ее функционировании;
- в комплектности по разделу 3;
- в отсутствии механических повреждений;
- в наличии штампа продавца и даты продажи в руководстве по эксплуатации и гарантийном талоне.
После хранения кухонной вытяжки в холодном помещении или после перевозки в зимних условиях перед

включением в сеть необходимо выдержать ее при комнатной температуре (+18…+20°C) не менее 2 ча

c

ов.

Перед установкой вытяжки внимательно ознакомьтесь с настоящим

руководством.

Кухонная вытяжка работает в следующих режимах:
- в режиме «вытяжка»- воздух удаляется за пределы помещения.
- в режиме « фильтрация» («рециркуляция»)- воздух очищается и поступает обратно в помещение.
Для эксплуатации в режиме «вытяжки» необходимо приобрести полужесткий гофрированный воздуховод

внутренним диаметром 120 мм и соответствующую вентиляционную решетку.

Для эксплуатации в режиме «рециркуляции» необходимо приобрести угольные фильтры, если конструк-

ция кухонной вытяжки позволяет их установить (см табл.1).

        .

1.1  Кухонная  вытяжка  (  в  дальнейшем  «вытяжка»)  предназначена  для  удаления  или  очистки  воздуха,

поднимающегося от плиты в бытовых кухнях.

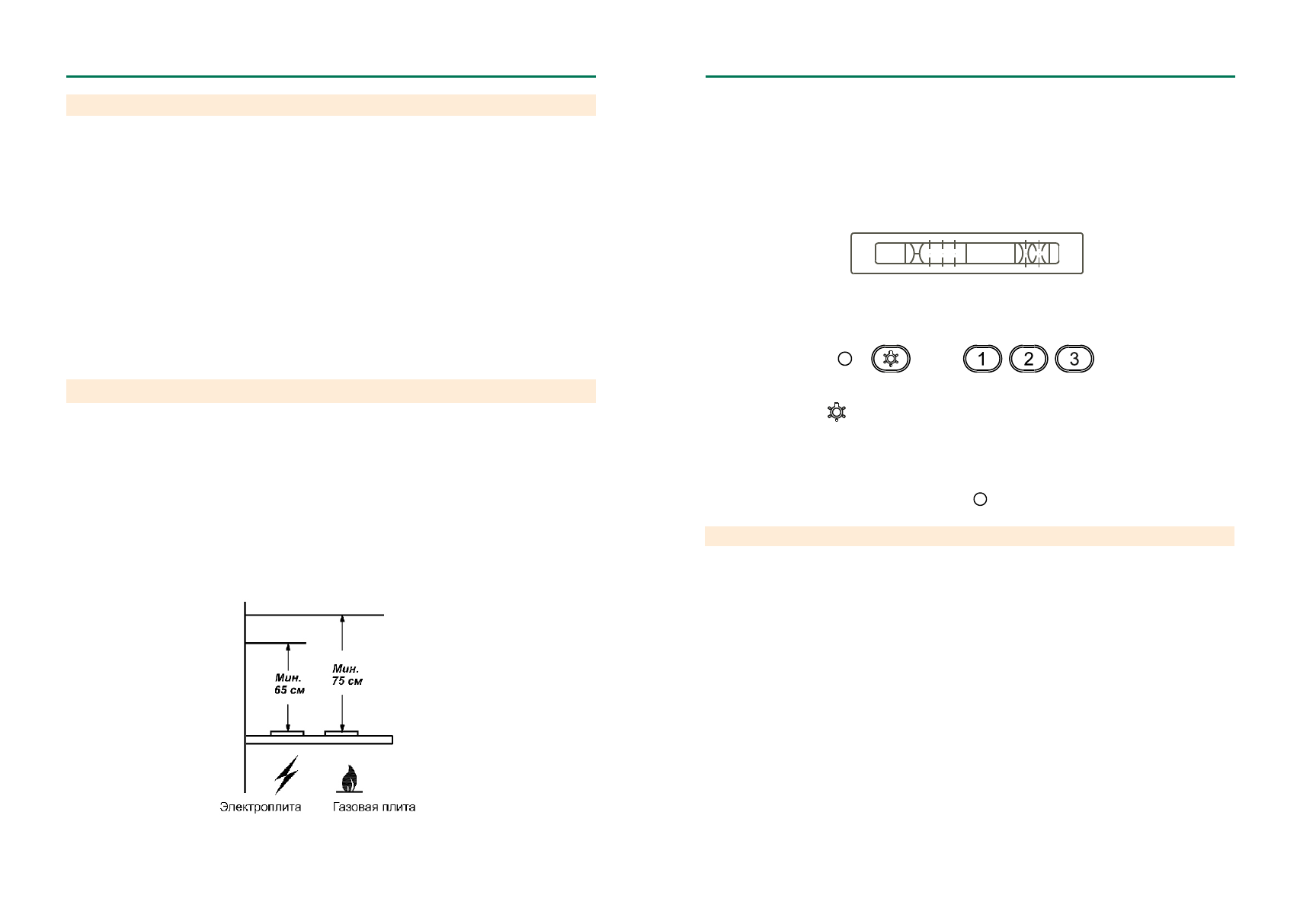

1.2 Вытяжку устанавливайте над плитой, как показано на рис. 1.
1.3  С  целью  достижения  наибольшей  воздухопроизводительности  при  наименьшем  шуме,  в  режиме

вытяжки, рекомендуем выполнять воздуховоды минимальной длины и с наименьшим количеством изгибов.
Уменьшение  диаметра  воздуховода  не  допускается.  Несоблюдение  этих  требований  может  увеличить  шум
и вибрацию при работе вытяжки.

1.4 В случае эксплуатации в режиме «вытяжки» обеспечьте достаточное поступление

свежего воздуха в

помещение.

1.5 Если кухонная вытяжка используется в режиме «рециркуляции»

воздуха (с угольным фильтром), то

эксплуатация возможна без ограничений по пунктам 1.3 - 1.4.
