3 КОМПЛЕКТНОСТЬ

• 6 •

ДЛЯ ВЫТЯЖЕК «АМПИР 60», «ГРИЛЬЯЖ 60», «КАПЕЛЛА 60».

3.1 Кухонная вытяжка с обрамлениями из натурального дерева                                                 1 шт.
3.2 Фальштруба                                                                                                                                 1 шт.
3.3 Крепежные изделия:

винт самонарезающий  4,2х41

 4

 шт.

дюбель пластмассовый

Ø

8х40

4

шт.

3.4 Упаковка                                                                                                                                       1 шт.
3.5 Руководство по эксплуатации                                                                                                    1 шт.

                         .

3.1

 Кухонная вытяжка с обрамлениями из натурального дерева (кроме Ар-Деко)                    1 шт.

3.2

Фальштруба                                                                                                                                  1 шт.

3.3

Кронштейн для крепления фальштрубы

                           1 шт.

3.4

Крепежные изделия:
винт самонарезающий 3,5х11                                                                                                     2 шт.
винт самонарезающий 4,2х41                                                                                                     6 шт.
дюбель пластмассовый

Ø

8х40                                                                                                    6 шт.

3.5

Упаковка                                                                                                                                       1 шт.

3.6

Руководство по эксплуатации                                                                                                     1 шт.

.

ДЛЯ ВЫТЯЖЕК
«КАПЕЛЛА 90», «РОКОКО 60/90».

«АР-ДЕКО 60, «ПЕРГОЛА 60», «АМПИР 90», «ГРИЛЬЯЖ 90»,

ДЛЯ ВЫТЯЖКИ «ПИРАМИДА 90».

3.1 Кухонная вытяжка с обрамлениями из натурального дерева                                                   1 шт.
3.2 Фальштруба                                                                                                                                   1 шт.
3.3 Планка крепежная для навесов  (300мм)

                            1 шт.

3.4 Крепежные изделия:

винт самонарезающий 4,2х41                                                                                                      6 шт.
дюбель пластмассовый

Ø

8х40                                                                                                   6 шт.

3.5 Упаковка                                                                                                                                        1 шт.
3.6 Руководство по эксплуатации                                                                                                    1 шт.

 .

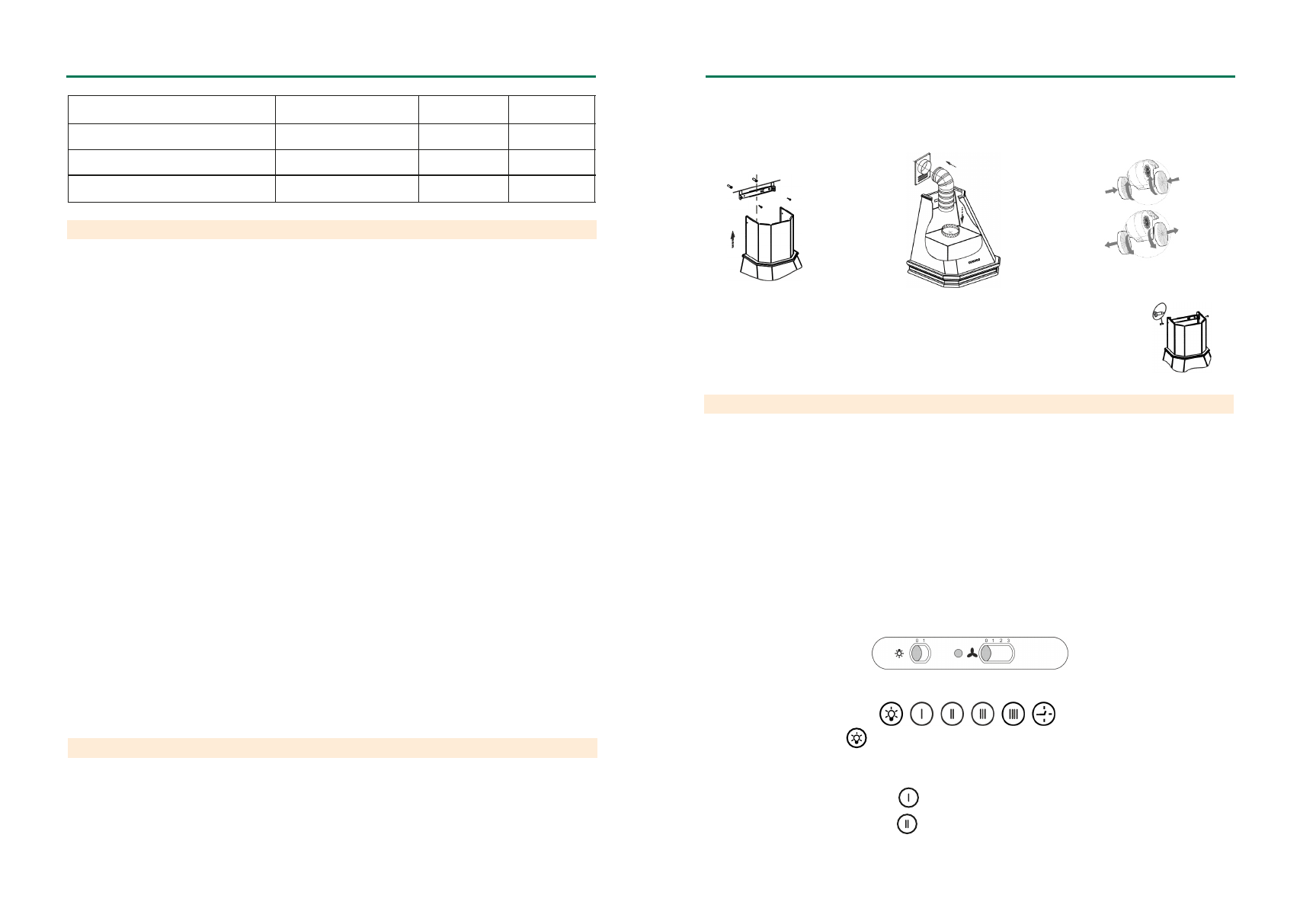

рис. 9

рис.

8

6.6

В зависимости от режима эксплуатации вытяжки соедините вентилятор с вентиляционной решеткой

воздуховодом (рис. 9) или установите на вентилятор угольные фильтры. Угольные фильтры устанавливаются
на защитные короба вентилятора (рис. 9 А).

Проверьте свободный ход антивозвратного клапана при монтаже вытяжки

рис. 9А

рис. 10

7 ПОРЯДОК РАБОТЫ

рис. 11

7.2.1 Ползунковый переключатель (рис. 11).

Правый переключатель регулирует скорость работы вентилятора:

позиция 0 - вентилятор выключен;
позиция 1 - низкая  скорость работы вентилятора;
позиция 2 - средняя скорость работы вентилятора;
позиция 3 - высокая скорость работы вентилятора.
Включение сигнального индикатора информирует

о работе вентилятора.

Левый переключатель регулирует режим освещения в соответствии с обозначением:

1 - включено;

 0 - выключено.

Кнопкой с обозначением

  включаются лампы освещения.

Первым нажатием кнопки лампы включаются, вторым - выключаются.
Вентилятор имеет 4 режима работы.

Кнопкой с обозначением

включается первая скорость вентилятора.

Кнопкой с обозначением

включается вторая скорость вентилятора.

7.2.2  Электронный переключатель

ККВ (рис. 12) имеет шесть кнопок.

рис. 12

• 11 •

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННОЙ ВЫТЯЖКИ

режим рециркуляции

6.7

Выдвиньте  фальштрубу  и  прикрепите  ее  винтами  к    кронштейну  (рис.  10).
На вытяжку «Рококо 60» установите фальштрубу и прикрепите ее винтами к

кронштейну.

7.1

Рекомендуется включать кухонную вытяжку перед началом приготовления пищи и после завершения

приготовления

оставлять включенной примерно на 15 минут, чтобы обеспечить удаление загрязненного воз-

духа.

7.2

Управление вытяжкой осуществляется при помощи ползункового переключателя или электронного

переключателя ККВ.

.

Грильяж 90П-700-П3Г(П3Д)

891х480х644(924)

19,7

Ф-02

Капелла 90П-700-П3Г(П3Д)

891х460х664(944)

19,8

Ф-02

Пирамида 90П-700-П3Г(П3Д)

896х500х422(677)

13,3

Ф-02

Рококо 90П-700-П3Г(П3Д)

891х460х613(900)

17,1

Ф-02

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

4.1* Вытяжку допускается включать только в евророзетку с заземленным контактом.
4.2 Все работы по монтажу, ремонту, замене ламп и других электрических деталей, очистке загрязнен-

ных поверхностей, снятию съемных частей производите при извлеченной вилке шнура электропитания из ро-
зетки  электросети.

* -

для всех, кроме КВ «Ампир 60П-650-П3Г(П3Д)»

АМПИР • АР-ДЕКО ГРИЛЬЯЖ

 •

• КАПЕЛЛА • ПЕРГОЛА • ПИРАМИДА• РОКОКО
