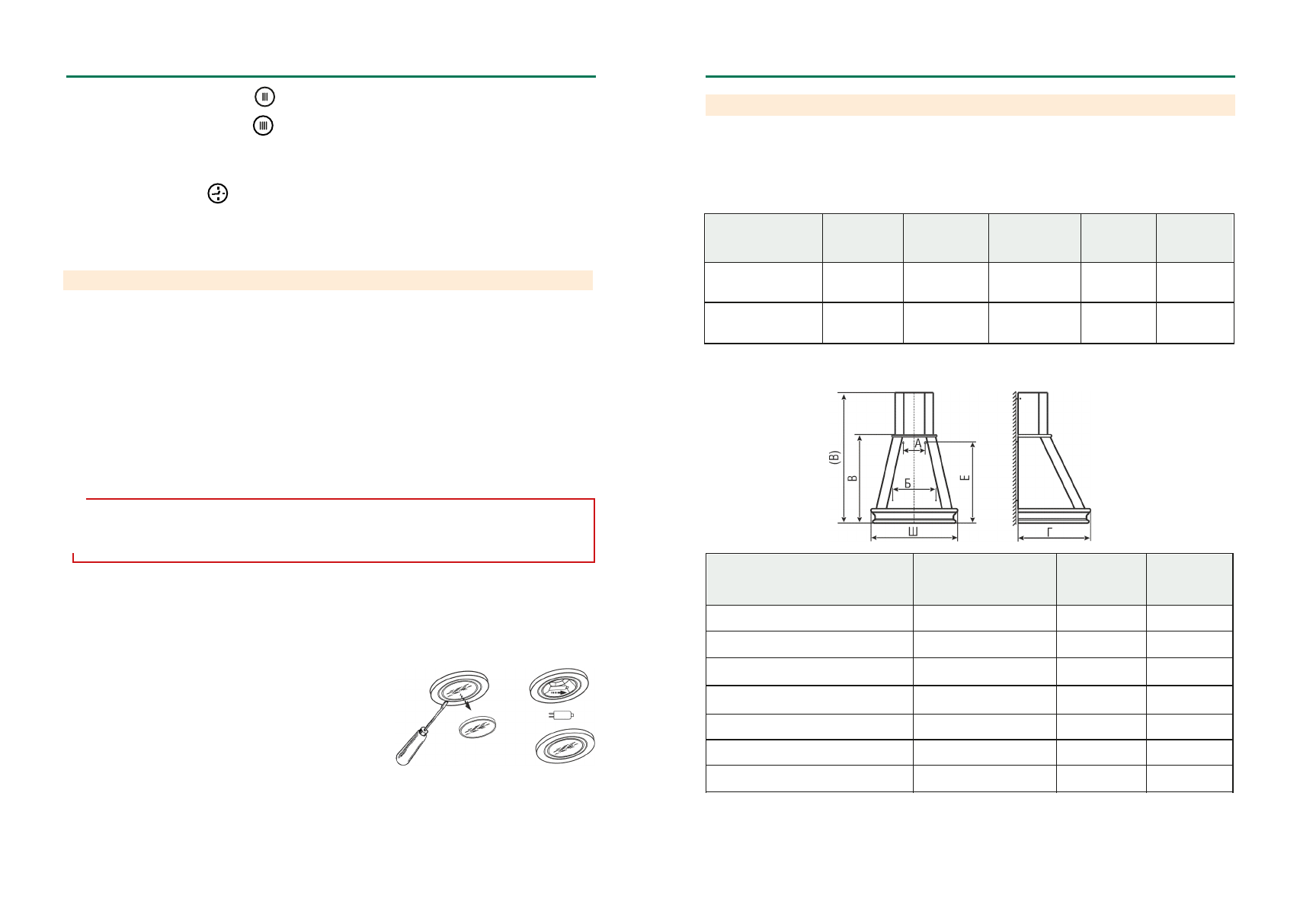

2 ТЕХНИЧЕСКИЕ ДАННЫЕ

рис.  2

ТАБЛИЦА 2

Кнопкой с обозначением

 включается третья скорость вентилятора.

Кнопкой с обозначением         включается четвертая скорость вентилятора.

Первым нажатием кнопки вентилятор включается, вторым - выключается

.

Переход к более высокой или низкой скорости производится нажатием  соответствующей кнопки.

Кнопкой с обозначением

включается таймер. Таймер включается только при включенной скорости

вентилятора (любой). При включенном таймере

вентилятор

отключается

через 15 минут

.

Если необходимо

отключить

таймер

раньше

,

то нужно

повторно нажать

на

любую кнопку включения скорости вентилятора.

При включении освещения, вентилятора или таймера на соответствующей кнопке включается её подсветка.

8 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

рис. 1

3

8.1 При  проведении  технического  обслуживания  необходимо  строго  руководствоваться  требованиями

безопасности (раздел 4).

8.2 Очистку загрязненных поверхностей производить мягкой салфеткой, смоченной водой с нейтраль-

ным моющим средством, используемым для мытья посуды.

8.

3

Для очистки алюминиевого фильтра извлеките его из вытяжки (рис. 4) и произведите очистку с по-

мощью щетки горячим водным раствором нейтрального моющего средства вручную или в посудомоечной
машине (при 60°С)

.

Сильно  загрязненный  фильтр  не  следует  мыть  в  посудомоечной  машине  вместе  с  посудой.

Старайтесь не сгибать фильтр при мойке.
Возможное  изменение  цвета  фильтра,  с  течением  времени,  не  приводит  к  снижению  эффективности  его
действия.

8.

4

Алюминиевый  фильтр  предназначен  для  задержки  частиц  жира,  которые  образуются  при  приго-

товлении пищи, поэтому он должен всегда использоваться.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННОЙ ВЫТЯЖКИ

!

ВНИМАНИЕ:   Алюминиевый фильтр должен очищаться через каждые 4 недели. Обязательно высу-

шите фильтр перед установкой его в кухонную вытяжку! Недопустимо попадание воды в электродви-
гатель, переключатель и патроны ламп!  Включайте вытяжку только после полного высыхания всех ее
поверхностей!

2.1

Номинальное напряжение, В; частота, Гц

220; 50

2.2

Номинальное напряжение галогенных ламп, В                                                                                   12

2.3

Степень защиты от влаги

обычное исполнение

2.4

Режим работы                                                                                                                продолжительный

2.5

Климатическое исполнение                                                                                     УХЛ4.2 по ГОСТ15150

3

8.5

Угольные фильтры должны использоваться только при работе вытяжки в режиме «рециркуляции».

Фильтры  необходимо  менять  не  реже  одного  раза  в  4  месяца  или  чаще  в  случае  особенно  интенсивного
использования. Их нельзя чистить и использовать повторно.

Угольные  фильтры  не  содержат  вредных  веществ.  Их  можно  утилизировать  как  обычный  мусор.

8.6 Замена галогенной лампы (рис. 1

3

):

-

 выньте вилку шнура электропитания из розетки электросети

;

-   д а й т е   л а м п а м   о с т ы т ь ,   е с л и   с в е т   б ы л   в к л ю ч е н ;
-  снимите  крышку  светильника,  используя  в  качестве  рычага

плоскую отвертку;

- замените лампу аналогичной (

G4

20 Вт, 12 В) и установите на

место крышку.

Внимание! Берите лампы только чистой тряпкой!

Серия вентилятора*

Лампы

Уровень шума

дБА, не более

Потребляемая

мощность КВ, не

более, Вт

в том числе

мощность

ламп, Вт

Класс защиты

по ГОСТ МЭК

335-1

650**

галогенные

LED-

диодные

60

200
155

2х20

2х2,4 (2х3,5)

II

700

галогенные

LED-

диодные

58

225
190

2х20

2х2,4 (2х3,5)

I

Наименование

Габаритные размеры, мм

ШХГхВ(В)

Масса, кг

(без упаковки)

Тип угольного

фильтра

Ампир 60П-650-П3Г(П3Д)

595х505х650(905)

13,3

Ф-02

Ар-Деко 60П-700-П3Г(П3Д)

59

0х

46

0х555(

8

15)

11,1

Ф-02

Грильяж 60П-700-П3Г(П3Д)

595х525х623(880)

13,7

Ф-02

Капелла 60П-700-П3Г(П3Д)

597х513х658(915)

14,4

Ф-02

Пергола 60П-700-Э4Г(Э4Д)

600х500х607(900)

14,1

Ф-02

Рококо 60П-700-П3Г(П3Д)

591

х

46

0х6

1

6(

89

0)

1

3

,3

Ф-02

Ампир 90П-700-П3Г(П3Д)

887х458х654(934)

19,4

Ф-02

В - высота вытяжки без фальштрубы
(В) - высота вытяжки с

максимально выдвинутой фальштрубой.

В вытяжках Ампир 90, Ар-Деко 60, Грильяж 90, Капелла 90, Пергола 60, Рококо 90 - фальштруба
регулируется по высоте.

** - для КВ Ампир 60П-650-П3Г(П3Д)

* - соответствует максимальной воздухопроизводительности вентилятора (куб.м/час) и указана в обозна-
чении КВ во втором цифровом блоке (Ампир 90П-

700

-П3Г).

ТАБЛИЦА 1

АМПИР • АР-ДЕКО ГРИЛЬЯЖ

 •

• КАПЕЛЛА • ПЕРГОЛА • ПИРАМИДА• РОКОКО
