• 8 •
• 9 •

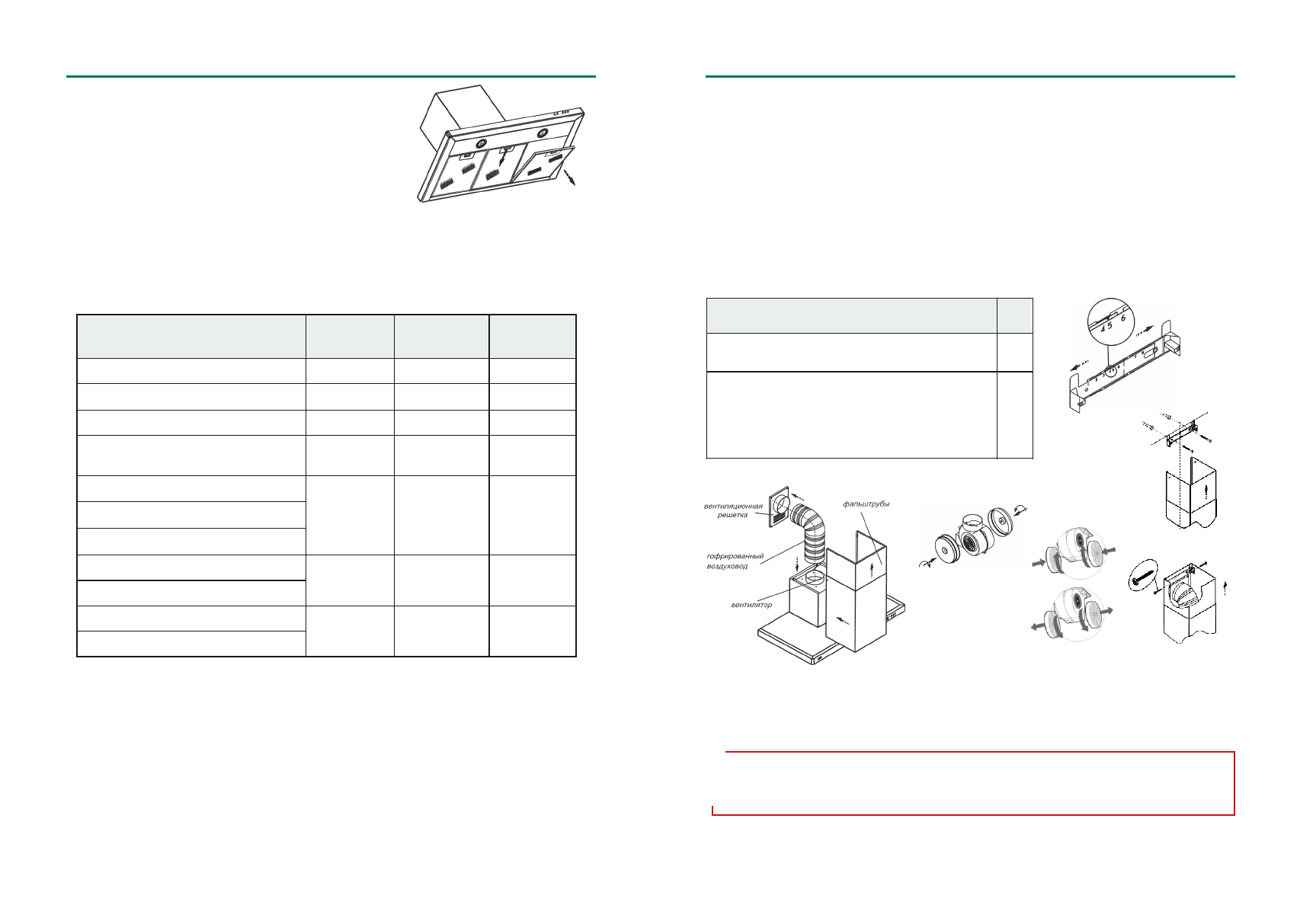

рис. 4
Наименование
N
Вена 60П(Н)-430-К3Л
Квадра 60(Н)-430-К3Г
5
Вена 90Н-650-К3Л
Квадра 90П(Н)-650-К3Г, Квадра 90-650-Э7Г
Опал 60/90Н-650-Э3Г, Опал 60/90-650-Э7Г
Опал 90Н-1000-С4Г
Патио 60Н-650-К3Г, Патио 90Н-650-К3Л
Primula
6
0
Н(П)-650-П3Г,
Primula 90
Н(П)-650-П3Г
7
ТАБЛИЦА 2
Наименование
А (мм)
Б (мм)
Е (мм)
Вена 60П(Н)-430-К3Л
184
184
305
Вена 90Н-650-К3Л
230
230
340
Квадра 60П(Н)-430-К3Г
184
184
265
Квадра 90П(Н)-650-К3Г
Квадра 90Н-650-Э7Г
230
230
300
Опал 60Н-650-Э3Г (Э7Г)
230
230
315
Опал 90Н-650-Э3Г (Э7Г)
Опал 90Н-650-С4Г
Патио 60Н-650-К3Г
230
230
340
Патио 90Н-650-К3Л
Primula 60
Н(П)-650-К3Г
230
230
353
Primula 90
Н(П)-650-П3Г
6.2 Крепление кронштейна к стене:
- прежде чем прикрепить кронштейн к стене, необходимо выставить
его на нужный размер (равный ширине
верхней фальштрубы).
- увеличьте размер кронштейна
рис.5 (если это необходимо), раздвинув его, и установите фиксатор напро-
тив цифры, соответствующей Вашей кухонной вытяжке (см табл.3,
графа
N
).
- установите на вытяжку комплект из двух телескопических фальштруб;
- верхнюю фальштрубу выдвиньте на нужную высоту;
- сделайте отметку по верхнему краю фальштрубы и проведите горизонтальную
линию (снимите
фальштрубы;
ТАБЛИЦА 3
рис. 5
- приложите кронштейн к стене, как показано на рисунке 6;
- осевая линия кронштейна должна совпадать с осевой
линией вытяжки, а верхний край с проведенной ра-
нее горизонтальной линией;
- обозначьте центры отверстий для крепления кронштейна,
- просверлите два отверстия для установки дюбелей
Ø
8
х40мм и забейте их;
- прикрепите кронштейн к стене винтами.
6.3 В зависимости от режима эксплуатации вытяжки соедините вентилятор с вентиляционной решеткой
полужестким гофрированным воздуховодом (рис. 7) или установите на вентилятор
угольные фильтры
*
.
Угольные фильтры устанавливаются на защитные корпуса вентилятора (рис. 8, 8А)
Проверьте свободный ход антивозвратного клапана при установке воздуховода.
6.4
Установите фальштрубы. Выдвиньте верхнюю фальштрубу, оденьте ее на кронштейн (рис. 9) и закре-
пите самонарезающими винтами.
рис. 6
рис. 7
6.5 Для кухонных вытяжек из нержавеющей стали:
- снимите защитную пленку с корпуса и фальштруб;
- будьте осторожны при установке фальштруб (рис. 7), не повредите поверхности из нержавеющей ста-
ли. Их легко поцарапать.
*- если они предусмотрены см табл. 1.
рис.
8
А
рис.
9
- просверлите отверстия ( размер «А») для установки дюбелей
Ø
8х40 мм и забейте их;
- вверните два самонарезающих винта;
- перед установкой вытяжки снимите алюминиевый фильтр, для
этого нажмите на пружинный замок на фильтре и потяните фильтр
вниз и на себя (рис. 4);
- навесьте вытяжку через отверстия типа «замочная скважина»;
- разметьте центры отверстий для дополнительного крепления (размер «Б»);
- снимите вытяжку и просверлите отверстия ( размер «Б») для дюбелей
Ø
8х40 мм и забейте их;
- навесьте прибор и дополнительно закрепите двумя
самонарезающими винтами (размер «Б»);
-установите фильтр.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК
ВНИМАНИЕ: в зависимости от варианта монтажа используйте самонарезающие винты и дюбели,
соответствующие типу стены (например: железобетон, гипсокартон и т. д.). Если винты и дюбели вхо-
дят в комплект поставки, следует удостовериться в том, что они подходят для того типа стены, на
которой должна быть смонтирована кухонная вытяжка.
!
рис.
8
ВЕНА • КВАДРА • ОПАЛ • ПАТИО •
PRIMULA
