• 7 •

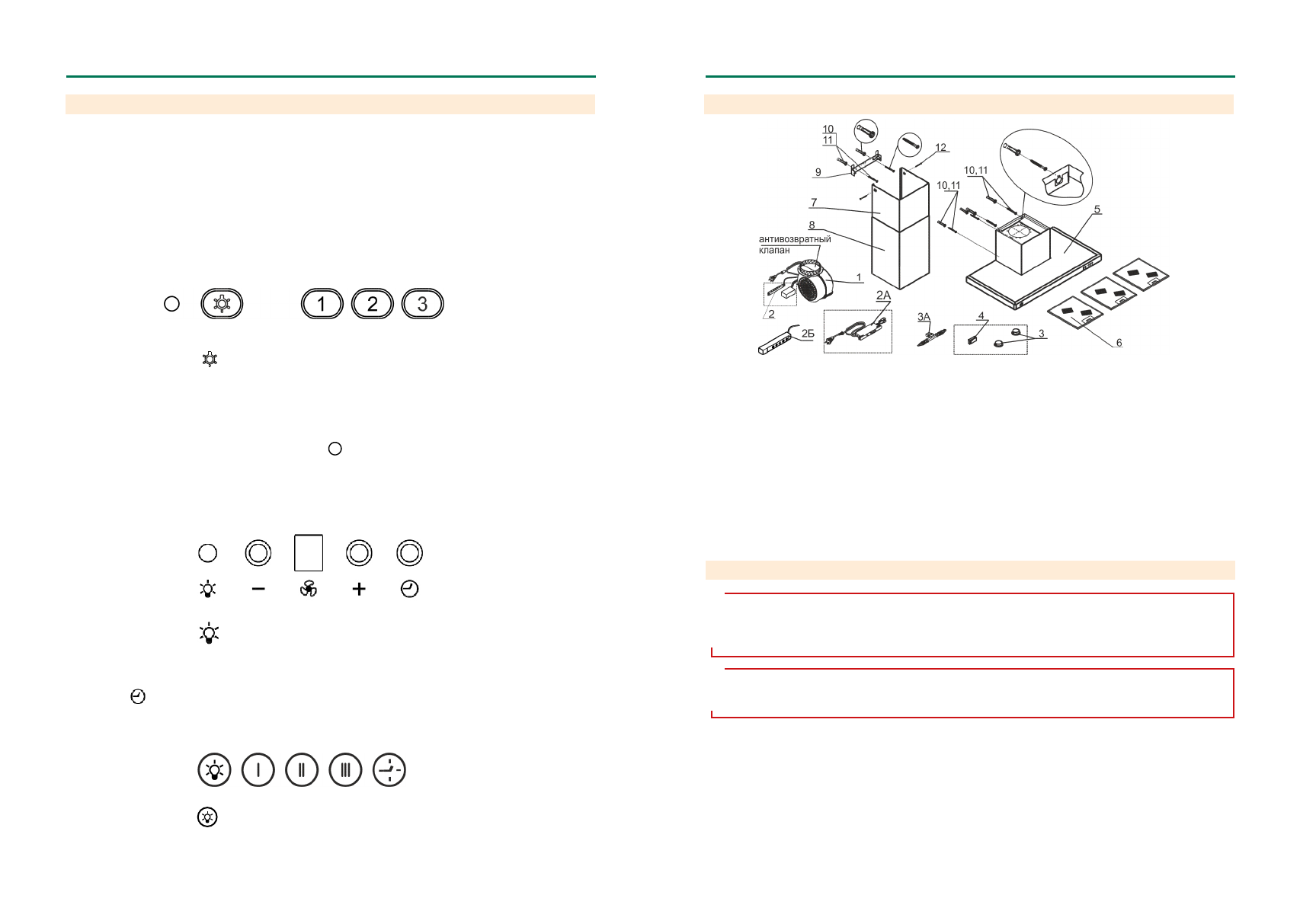

5 УСТРОЙСТВО
рис. 3
1 Вентилятор.
2
Электронный переключатель с цифровым индикатором скорости вентилятора
или сенсорный
переключатель со светодиодным индикатором скорости вентилятора.
2А Кнопочный переключатель.
2Б Электронный переключатель ККВ.
3, 3А Светильники галогенные, лампы накаливания с патронами.
4 Трансформатор.
5 Корпус.
6 Фильтр алюминиевый.
7,8 Фальштруба верхняя, фальштруба нижняя.
9 Кронштейн для крепления фальштрубы.
10,11 Дюбели
Ø
8х40 мм и винты самонарезающие 4,2х41для крепления вытяжки и кронштейна.
12 Винт самонарезающий 3,5х11 для крепления фальштрубы к кронштейну.
• 10 •
6 ПОДГОТОВКА К РАБОТЕ
6.1 Установка кухонной вытяжки (рис.2):
- установите лампы Е14, 40Вт в патрон вытяжки (для КВ с лампами накаливания);
-
всегда устанавливайте вытяжку над центральной частью варочной панели;
- разметьте линию установки нижней части вытяжки над плитой (рис. 1);
- разметьте осевую вертикальную линию по центру участка, предусмотренного для
установки вытяжки ;
- разметьте линию на расстоянии «Е» от нижней части вытяжки;
- на этой линии, разметьте центры отверстий для крепления на стене так, чтобы размер «А» был поде-
лен пополам относительно осевой линии;
7 ПОРЯДОК РАБОТЫ
7.1
Рекомендуется включать кухоннуювытяжку перед началом приготовления пищи и после завершения
приготовления оставлять включенной примерно на 15 минут, чтобы обеспечить удаление загрязненного
воздуха.
7.2
Управление кухонной вытяжкой производится
одним из переключателей:
- кнопочным переключателем с лампой индикации;
- электорнным переключателем с цифровым индикатором скорости вентилятора;
- электронным переключателем ККВ;
- сенсорным переключателем со светодиодным переключателем скорости.
рис. 1
0
7.2.
1
Кнопочный переключатель (рис.1
0
) с лампой индикации имеет четыре кнопки с фиксацией.
Кнопка с обозначением управляет лампами освещения.
Утоплена - «вкл.», отжата
-
«выкл.».
Кнопки с обозначением 1,
2,
3
-
управляют вентилятором:
позиция 1 - низкая скорость работы вентилятора;
позиция 2 - средняя скорость работы вентилятора;
позиция 3 - высокая скорость работы вентилятора.
Включение сигнальной лампочки с обозначением информирует о работе вентилятора.
7.2.2 Электронный переключатель с цифровым индикатором скорости
(рис. 1
1
) имеет четыре кнопки
управления без фиксации и цифровой индикатор, который показывает скорость вентилятора.
От «0»
- вентилятор выключен и до «7»
- максимальная скорость.
рис. 13
Кнопка с обозначением
управляет лампами освещения.
Первым нажатием кнопки лампы включаются, вторым - выключаются.
Кнопка с обозначением управляет лампами освещения.
Первым нажатием кнопки лампы включаются, вторым
-
выключаются.
Кнопкой «+» увеличивается скорость вентилятора.
Кнопкой «-» скорость уменьшается до полной остановки.
Кнопкой включается таймер. При включенном таймере индикатор мигает, а вентилятор автомати-
чески отключается через 15 минут.
7.2.3 Электронный переключатель
ККВ (рис. 1
3
) имеет пять кнопок.
рис. 1
1
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК
!
Нельзя начинать монтаж кухонной вытяжки и снимать защитную пленку с вытяжки из нержавеющей
стали, пока Вы не убедитесь в ее технической исправности путем подключения к электрической сети и
проверки всех функций. Защитную пленку с вытяжек из нержавеющей стали рекомендуется снимать
после окончания монтажа.
Внимание! Перед установкой ламп накаливания необходимо проверить их исправность.
Повреждение электрических цепей кухонной вытяжки вследствие установки неисправных ламп
не является гарантийным случаем.
!
ВЕНА • КВАДРА • ОПАЛ • ПАТИО •
PRIMULA
