- 5 -

Электроплита

Газовая плита

Мин.

65 см

Мин.

75 см

РИС. 1

При покупке зонта

убедитесь:

- в нормальном функционировании зонта,

- в комплектности по разделу 3,

- в отсутствии механических повреждений,

- что в руководстве по эксплуатации проставлен штамп продавца и дата продажи.

После хранения зонта в холодном помещении или после перевозки в

зимних условиях, перед включением в сеть необходимо выдержать его при

комнатной температуре (+18…+20°C) не менее 2 час.

Перед установкой зонта на кухне внимательно ознакомьтесь с настоящим

руководством.

вытяжного

Зонт вытяжной-врезной блок используется в следующих режимах:

- в режиме “вытяжка” воздух удаляется за пределы помещения.

Для эксплуатации изделия в режиме “вытяжка”, рекомендуем приобрести

полужесткий гофрированный воздуховод внутренним диаметром 150 мм и

соответствующую вентиляционную решетку

- в режиме “фильтрация” (рециркуляция) воздух очищается и поступает

обратно в помещение Для эксплуатации вытяжного зонта в режиме рециркуляции,

необходимо приобрести угольные фильтры.

-

;

-

.

Вниманию потребителей!

1 ОБЩИЕ УКАЗАНИЯ

1.1 Зонт вытяжной (в дальнейшем именуемый зонт) предназначен для

очистки или удаления воздуха, поднимающегося от плиты в бытовых кухнях.

Этот тип вытяжного зонта предназначен для монтажа в подвесной элемент мебели

над плитой.

1.2 Устанавливайте его над плитой, как показано рис. 1.

1.3 При работе зонта в режиме вытяжки, с целью достижения наибольшей

воздухопроизводительности при наименьшем шуме, рекомендуем выполнять

воздуховоды минимальной длины и с наименьшим количеством изгибов.

Уменьшение диаметра воздуховода не допускается.

1.4 При эксплуатации зонта в режиме вытяжки обеспечьте достаточное

поступление свежего воздуха в помещение.

1.5 Если зонт используется в режиме рециркуляции воздуха (с угольным

фильтром), то эксплуатация возможна без каких-либо ограничений. Выбор режима

рециркуляции предпочтительнее, так как не требуется установка воздуховода.

- 8 -

1

6. Монтаж врезного блока к подвесному элементу мебели над плитой рис 4,

5, 6):

- при установке зонта соблюдайте указания п. 1.2 (рис.1.)

на панели мебельного элемента необходимо вырезать отверстие 260х460 мм;

снимите алюминиевый фильтр блока, для этого нажмите на пружинные

замки на фильтре, затем потяните его вниз и на себя (рис. 4);

затем, отвернув четыре винта 1 (рис. 5), снимите аккуратно нижнюю панель

врезного блока;

- установите блок в панель мебели и закрепите его винтами 2 ( рис.6);

- установите нижнюю панель блока на место, закрепив винтами 1;

- установите алюминиевый фильтр.

(

-

-

-

РИС. 3

6 ПОДГОТОВКА К РАБОТЕ

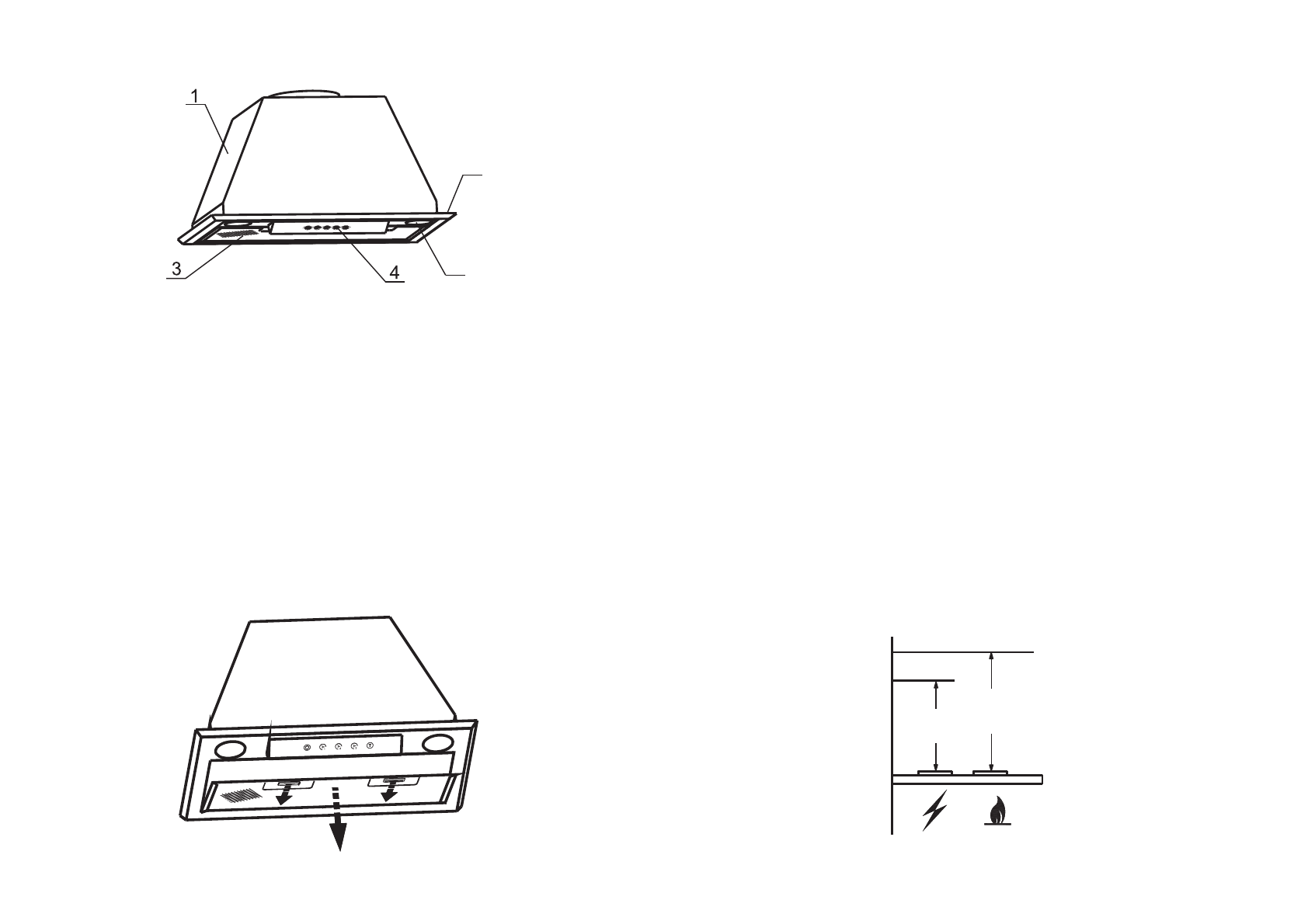

5 УСТРОЙСТВО

1 - Корпус с вентилятором.

2 - Нижняя панель.

3 - Алюминиевый фильтр.

РИС.4

4 - Переключатель режимов работы

и освещения

5 - Лампы освещения.

2
