4

Содержание

7 ПОРЯДОК РАБОТЫ

7.1 Рекомендуется включать вытяжной зонт перед началом приготовления пищи

и оставлять включенным

примерно на 15 минут после завершения

приготовления, чтобы обеспечить удаление загрязненного воздуха.

прибор

7.2 Управление вытяжным зонтом осуществляется электронным переключателем

ККВ с пятью кнопками (рис.7).

1 Общие указания..........................................................................................................

2 Технические данные...................................................................................................

3 Комплектность............................................................................................................

4 Требования безопасности..........................................................................................7

5 Устройство...................................................................................................................8

6 Подготовка к работе...................................................................................................

7 Порядок работы..........................................................................................................

8 Техническое обслуживание......................................................................................10

9 Правила хранения.................................................................................................... 1

10 Свидетельство о приемке и продаже....................................................................12

11 Гарантии изготовителя...........................................................................................12

5

6

6

8

9

1

2

(

)

.

6. Режим рециркуляции:

- снимите алюминиевый фильтр, рис. 4 ;

- установите два угольных фильтра

Угольные фильтры устанавливаются на защитные решетки короба вентилятора

путем легкого нажатия и поворота их по часовой стрелке

Фильтрация воздуха осуществляется с помощью двух угольных фильтров, затем

очищенный воздух возвращается в помещение.

6.3 Режим вытяжки:

- в мебельном элементе подготовьте отверстие для трубы 150мм

присоедините к изделию полужесткий гофрированный воздуховод 150мм.

выходное отверстие воздуховода при работе в режиме вытяжки подсоедините

к вентиляционной решетке.

.

Ø

-

Ø

-

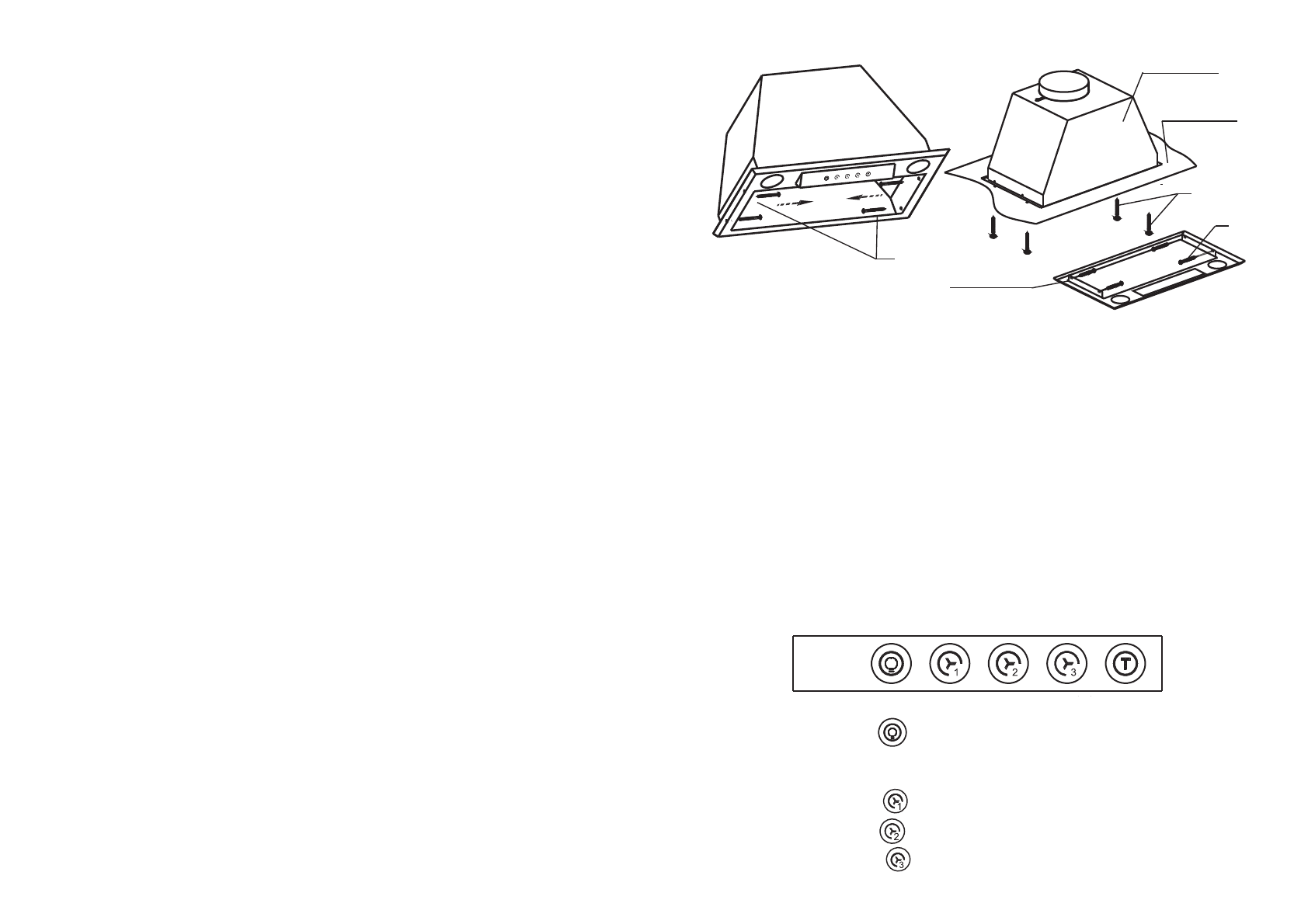

РИС. 7

Кнопка с обозначением

управляет лампами освещения.

Первым нажатием кнопки лампы включаются, вторым - выключаются.

Вентилятор имеет 3 режима работы.

Кнопкой с обозначением

включается низкая скорость вентилятора.

Кнопкой с обозначением

включается средняя скорость вентилятора.

Кнопкой с обозначением

включается высокая скорость вентилятора.

врезной блок

мебельная

панель

нижняя панель

врезного блока

1

2

РИС. 6

1

РИС. 5

- -

9
