51

VARNING! Detalj B (fixeringsbygel - Fig. 1), är försedd
med en ledning (gul-grön) som skall anslutas med
hemmets elektriska jordanläggning. Fig. 4

 VARNING!

Vik särskild uppmärksamhet åt överflödig

kabel, i det fall denna anvisning inte respekteras kan allvarliga
skador uppstå på apparaten och/eller användaren eller
installatören utsättas för elektrisk urladdning. För ytterligare
detaljer se

Fig. 6-18

Varning!

 Byte av anslutningskabeln skall utföras av

auktoriserad servicetekniker.

Montering

Fläkten är utrustad med fixeringspluggar som passar de

flesta typer av väggar/tak. Det är under alla händelser
nödvändigt att rådfråga en kvalificerad fackman för att förvissa
sig om att materialen är lämpade för den aktuella typen av
vägg/tak. Väggen/taket skall vara tillräckligt hållfast för att
bära upp fläktens vikt.

Beskrivning av fläkten -

Fig. 1

H.

Mellanliggande anslutningskabel

K.

 Manöverstag

Varning!

 Det medlevererade manöverstaget skall

installeras sist, innan fläkten ansluts till elnätet.

  Sätt manöverstaget i det härför avsedda sätet (se

ritningarna i början av detta häfte – fixering genom
fasttryckning, fästanordningens kopplingsriktning är
obligatorisk).

L.

 Halogenlampa

M.

  Laterala ramar med filterhållare

N.

 Aktivt

kolfilter

O.

  Fettfilter av metall

P.

  Ram med filterhållare för fettfilter och kolfilter

Q.

  Lossningsmekanism på ramen med filterhållare

Funktion

Använd en högre hastighet om matoset är mycket
koncentrerat. Vi rekommenderar att starta luftevakueringen 5
minuter innan matlagningen inleds och låta den fungera i
cirka 15 minuter efter avslutad matlagning.
Fläkten är utrustad med en

"TOUCH"-anordning

för kontroll

av belysning och hastighet.
Läs noga instruktionerna nedan för en korrekt användning.
Fläkten kan styras med en fjärrkontroll vilken beställs som
extra utrustning (se paragrafen gällande fjärrkontrollens
funktion).

Automatisk påslagningsfunktion

Fläkten är utrustad med en temperaturgivare som startar
motorn med utsugningshastighet (effekt) 1 i det fall
lufttemperaturen i området intill fläkten överskrider 70°C.
Kunden kan under alla händelser stänga av eller ändra
utsugningshastigheten (effekten) (se paragrafen

“Kontroll av

utsugningshastigheten (effekten

)”).

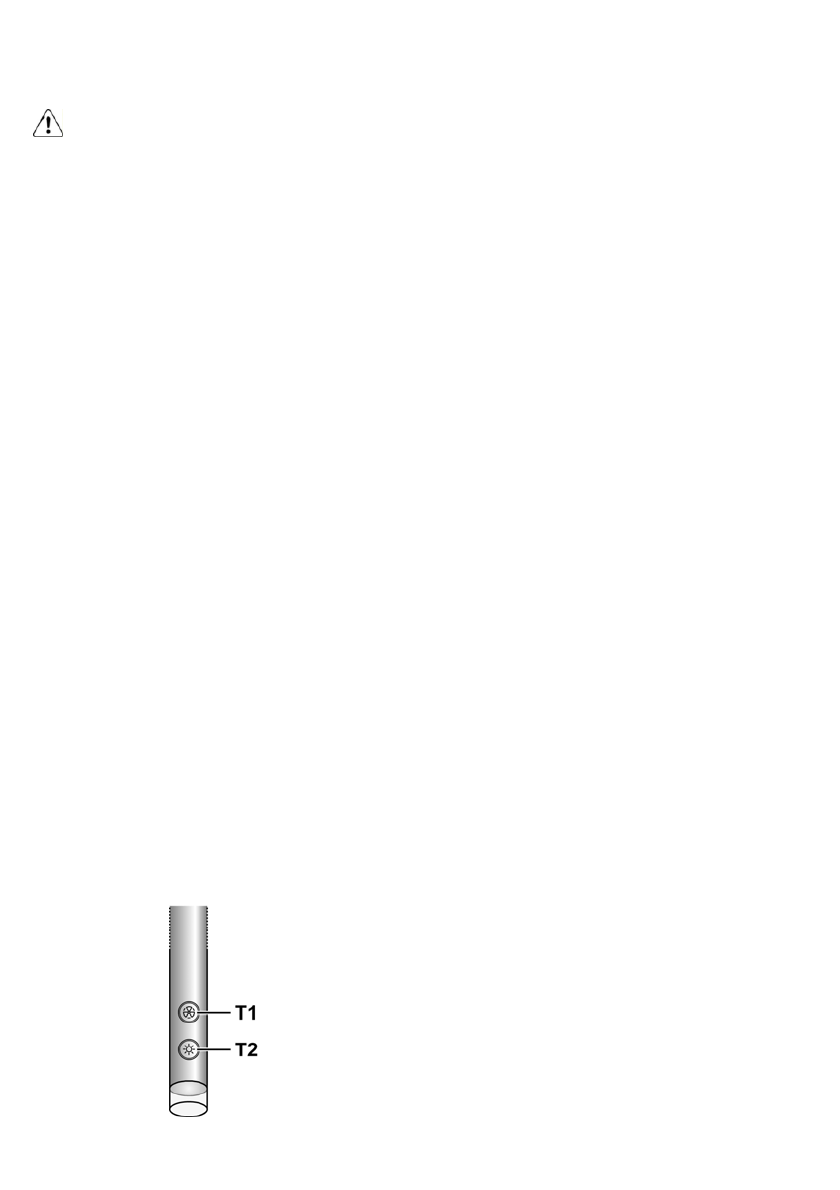

Kontroll av utsugningshastigheten (effekten)

Valet av utsugningshastighet (effekt) är cykliskt med
utgångspunkt från hastighetssekvensen "stand-by - 1-2-3-4-
Stand by -1-2-...", och varje gång tangenten

T1

 på

manöverstaget trycks ned, ökar alltså utsugningshastigheten
(effekten med ett steg, eller stängs av (stand-by), om
tangenten trycks ned när fläkten fungerar med
utsugningshastighet (effekt) 4.
Fläkten kan stängas av (stand by) även när den fungerar med
andra hastigheter genom att tangenten

T1

 på manöverstaget

trycks ner under en längre tid (mer än 3 sekunder).
Det är möjligt att fastställa med vilken utsugningshastighet
(effekt) fläkten fungerar med hjälp av en lysdiod som sitter på
staget och som ändrar färg beroende på
utsugningshastigheten (effekten) enligt följande:

Fläkten i stand-by:

LYSDIODEN ÄR SLÄCKT

Utsugningshastighet (effekt) 1

 – GRÖN lysdiod

Utsugningshastighet (effekt) 2

 – ORANGE lysdiod

(bärnstensfärgad)

Utsugningshastighet (effekt) 3

- RÖD lysdiod

Utsugningshastighet (effekt) 4

- RÖD (BLINKANDE lysdiod

OBS:

 den fjärde utsugningshastigheten (effekten) fungerar i 5

minuter varefter utsugningsmotorn övergår till hastighet 2.
Om tangenten trycks ner igen stängs utsugningsmotorn av
(Stand by).


Fettfiltren kräver rengöring:

GRÖN BLINKANDE lysdiod

(läs instruktionerna angående “Återställning och konfiguration
av signalen för filtrens mättning”)


Kolfiltren kräver rengöring eller byte:

ORANGE(bärnstensfärgad) BLINKANDE lysdiod  (läs
instruktionerna gällande “Återställning och konfiguration av
signalen för filtrens mättning”)

Obs:

 Återställningen kan utföras såväl med hjälp av

manöverstaget som med fjärrkontrollen.


Centralbelysningens kontroll

Den centrala belysningen tänds och släcks när tangenten

T2

på manöverstaget trycks ner.


Sidobelysningarnas kontroll (när sådana är planerade)

Sidobelysningarna tänds och släcks när tangenten

T2

 på

manöverstaget trycks ned UNDER EN LÄNGRE TID.
En LÅNG BERÖRING gör det vidare möjligt att förutom att
tända lampan, justera lampornas ljusstyrka.

OBS:

  Tändnings-,  släcknings- (och justerings-) funktionerna

fungerar växelvis.
Justeringen av ljustyrkan är inte disponibel på fläktar med
neonlampor.
