Sluit een rookafvoerpijp aan (pijp en bevestigingsbandjes
worden niet meegeleverd, moeten apart worden
aangeschaft) aan de aansluitring boven de
afzuigmotoreenheid.
Het andere uiteinde van de pijp moet worden
aangesloten op een rookafvoermechanisme naar buiten,
als de wasemkap gebruikt wordt als afzuigapparaat. Als
u de wasemkap wilt gebruiken als filterend apparaat,
moet het luchtafbuigrooster
„F“
aan de draagbeugel van
de schouwdelen
„G“
worden bevestigd met 1 schroef, en
moet het andere uiteinde van de pijp worden verbonden
met de aansluitring op het afbuigrooster
„F“
.
14.
Maak de elektrische aansluiting.
15.
Plaats voor de helft de buitenbekleding van de
motorgroep.
16.
Maak de elektrische aansluitingen tussen de twee delen
(om tijdens deze handeling veiliger te werken kan de
motorgroep met een schroef aan de buitenbekleding
bevestigd worden).
17.
Plaats de buitenbekleding van de motorgroep tot de
aanslag en maak deze definitief vast met 6 schroeven.
18.
Maak de staaf
„Z“
met twee schroeven vast zodat de
onderkant van de telescopische schouw
(buitenbekleding) aan de muur bevestigd wordt.
19.
Breng de schouwdelen aan en zet hen aan de bovenkant
vast met 2 schroeven (
19a
) aan de steun van de
schouwdelen
„G“
(
19b
).
Monteer het frame van het koolstoffilter en het/de vetfilter/s en
controleer of de wasemkap perfect functioneert.
Beschrijving van de wasemkap
afb. 1
1.
Bedieningspaneel
2.
Vetfilter
3.
Handgreep voor ontgrendeling van het vetfilter
4.
Halogeenlamp
5.
Dampscherm
6.
Telescopische schouw
7.
Luchtuitgang (alleen voor gebruik als filterend apparaat)
Werking
In geval van een sterkere dampconcentratie een hogere
zuigkracht gebruiken.
We raden aan de afzuigkap 5 minuten voordat men begint te
koken aan te doen en deze nog voor ongeveer 15 minuten
nadat men beëindigt heeft aan te laten.

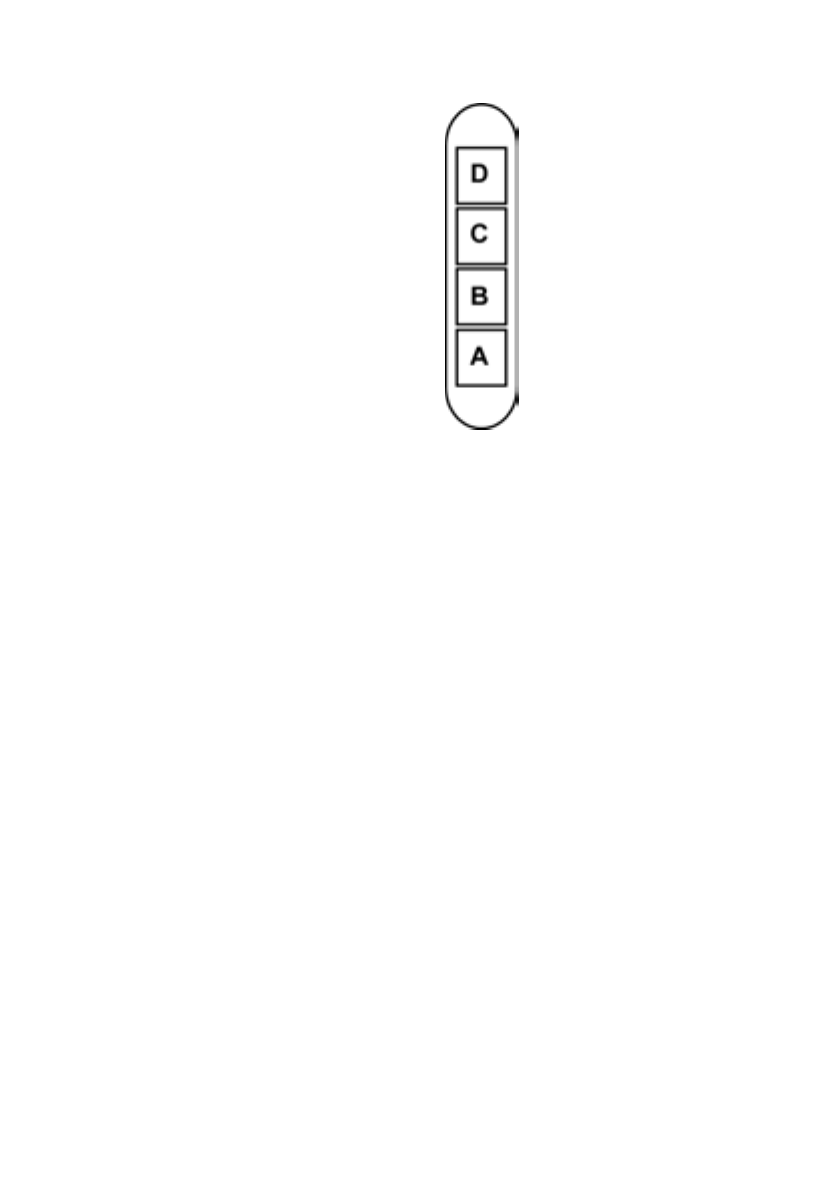

Model met knoppenbord met 6 knoppen
A.
ON/OFF lichtknop.
B.
OFF/ON knop voor de zuigfunctie en
voor de selectie van de laagste
zuigkracht
B+C.
Knop middelste zuigkracht
B+D.
Knop maximale zuigkracht
