51

Vaakasuorassa osassa putken on taivuttava hieman ylöspäin
(noin 10°), siten että ilma kulkeutuu helpommin ulos.
Jos tuulettimessa on hiilisuodattimet, ne on irrotettava.
Liitä liesituuletin poistoputkiin sekä seinän poistoaukkoihin,
joiden halkaisija on yhtä suuri kuin ilman ulostuloaukossa
(liitäntälaipassa).
Halkaisijaltaan pienempien poistoputkien ja seinän
poistoaukkojen käyttö aiheuttaa imutehon pienentymistä ja
meluisuuden huomattavan lisäyksen.
Kieltäydytään siten kaikesta vastuusta kyseisessä
tapauksessa.

!

Käytä mahdollisimman lyhyttä putkea.

!

Käytä putkea, jossa on mahdollisimman vähän mutkia (
max taivutus: 90°)

!

Älä tee suuria muutoksia putkiston alueella.

!

Käytä sisäpinnaltaan mahdollisimman sileää putkea

.

!

Putkimateriaalin on oltava normien mukaista.

 Suodatinversio

Suodatetusta ilmasta poistuu rasva ja pahat hajut ennen kuin
se palautuu takaisin huoneistoon. Kun tuuletinta käytetään
tässä toimintamallissa, siihen on asennettava aktiivihiili
lisäsuodatinjärjestelmä.

Asennus

Lieden keittotason tukipinnan ja keittiötuulettimen alimman
osan välinen minimietäisyys on oltava vähintään 50cm
sähköliesien osalta ja 65cm kaasu- ja sekaliesien osalta.
Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys,
on se otettava huomioon.

  Sähköliitäntä

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella
olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on
pistoke, liitä tuuletin voimassaolevien normien mukaiseen
pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen
pääsee käsiksi myös asennuksen jälkeen. Jos laitteessa ei ole
pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa
paikassa että siihen pääsee käsiksi myös asennuksen
jälkeen, käytä normien mukaista kaksinapaista katkaisijaa,
jolla varmistetaan että laite saadaan kokonaan irti
sähköverkosta, jos ylijännite kategoria on III,
asennussääntöjen mukaisesti.

Huomio!

Tarkista aina, että verkkokaapeli on asennettu

oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon
ja tarkistat että se toimii oikein.

Huomio!

 Riskien välttämiseksi virransyöttöjohdon voi vaihtaa

ainoastaan valtuutettu tekninen tuki.

Asennus

Ennen asennuksen aloittamista:

•  Tarkista että hankittu laite mahtuu sille varattuun

paikkaan.

• Irrota aktiivihiilisuodatin/aktiivihiilisuodattimet jos ne

kuuluvat varustukseen (katso myös niitä koskeva
kappale). Se/ne asennetaan vain jos tuuletinta halutaan

käyttää suodatinversiona.

•  Tarkista, että tuulettimen sisällä ei ole (kuljetuksesta

johtuen) pakkausmateriaalia (esimerkiksi ruuveja,
takuupapereita tms sisältäviä kirjekuoria). Jos sellaisia
on, ota ne pois ja säilytä ne.

•  Jos mahdollista, irrota ja siirrä tuulettimen alla ja sen

asennusalueen ympärillä olevat huonekalut, jotta pääset
helpommin käsiksi kattoon/seinään, johon tuuletin
asennetaan. Muussa tapauksessa suojaa huonekalut ja
muut asennusalueella olevat kohteet mahdollisimman
hyvin. Valitse tasainen alusta ja peitä se suojalevyllä,
jonka päälle voit laittaa tuulettimen ja sen varusteet.

•  Tarkista lisäksi, että tuulettimen asennusalueen lähellä

(siten että siihen pääsee käsiksi myös kun tuuletin on
asennettu) on pistorasia ja että tuuletin voidaan yhdistää
ulkoiseen savunpoistolaitteeseen (ainoastaan
Imukupuversiossa).

•  Tee kaikki tarpeelliset muuraustyöt (esim: pistorasian

asennus ja/tai poistoputkea varten tarvittava aukko).




Jos laitteen lähellä on sivupaneeleita ja/tai seiniä ja/tai
kaappeja, tarkista että tuulettimen asennukselle on riittävästi
tilaa ja että ohjaustauluun pääsee aina helposti käsiksi.

Irrota liesituuletin kaapista

 toimimalla päinvastaisessa

järjestyksessä kuin asennusta tehtäessä.

Huomio !

 Käytä tarkoitukseen sopivia viillonkestäviä

käsineitä.
Aloita poistamalla liesituulettimesta kaksipuolinen teippi , jolla
se on kiinni kaapin reunassa (katso myös kuva 4)
Käytä leikkuria ja työnnä se liesituulettimen levyn ja kaapin
reunan väliin oikealta ja vasemmalta puolelta. Kuva A

Huomio!

Liesituulettimen levyyn voi tulla korjaamattomia

vääntymisvaurioita, jos se vedetään ulos liikaa voimaa
käyttämällä.

Toiminta

Käytä maksiminopeutta jos keittiössä on erityisen paljon
höyryä. On suositeltavaa käynnistää tuuletus  5 minuuttia
ennen ruoanlaiton aloittamista ja antaa sen toimia noin 15
minuuttia ruoanlaiton lopettamisesta.


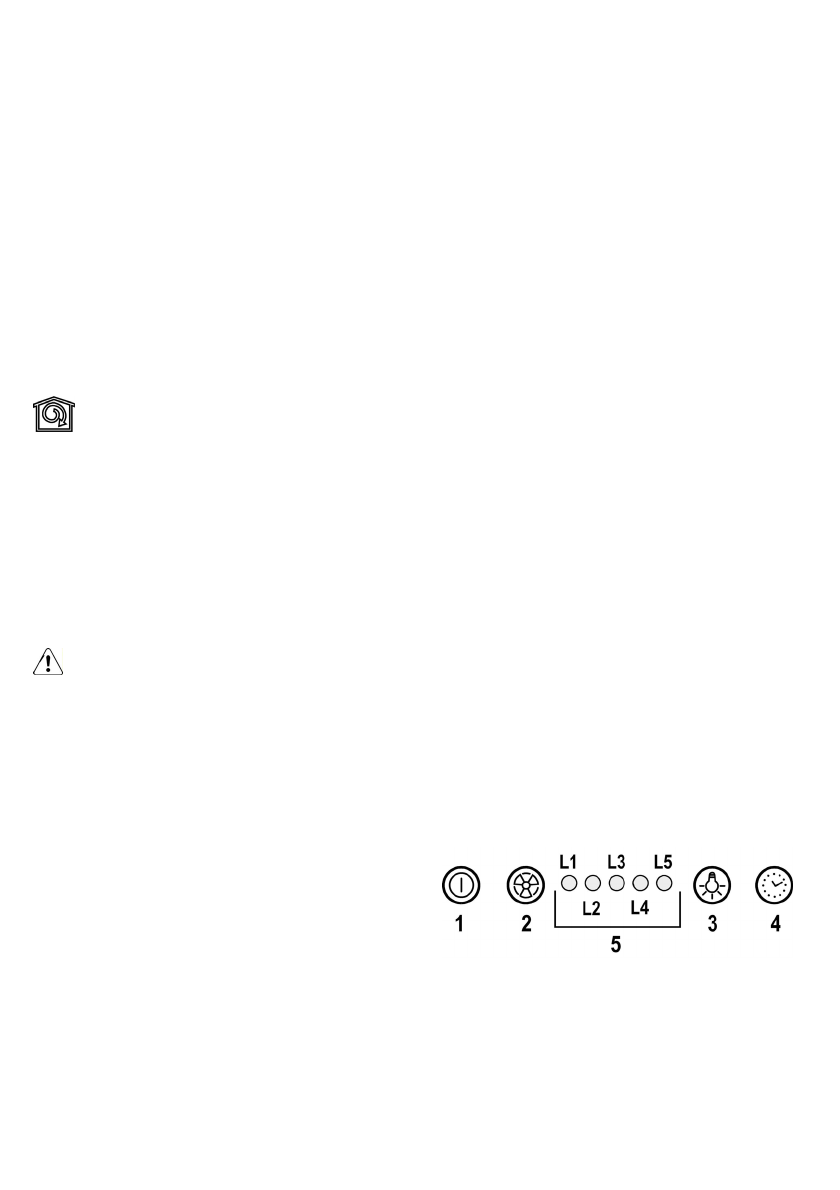

1 Moottorin

ON/OFF

Painamalla painiketta tuuletin käynnistyy nopeudelle 1.
Painamalla painiketta toiminnon aikana, tuuletin siirtyy
OFF-tilaan.

2  Nopeuden lisäys

  Painamalla painiketta tuuletin siirtyy OFF –tilasta

nopeudelle 1.

Painamalla näppäintä (tuuletin ON- tilassa) moottorin
