10

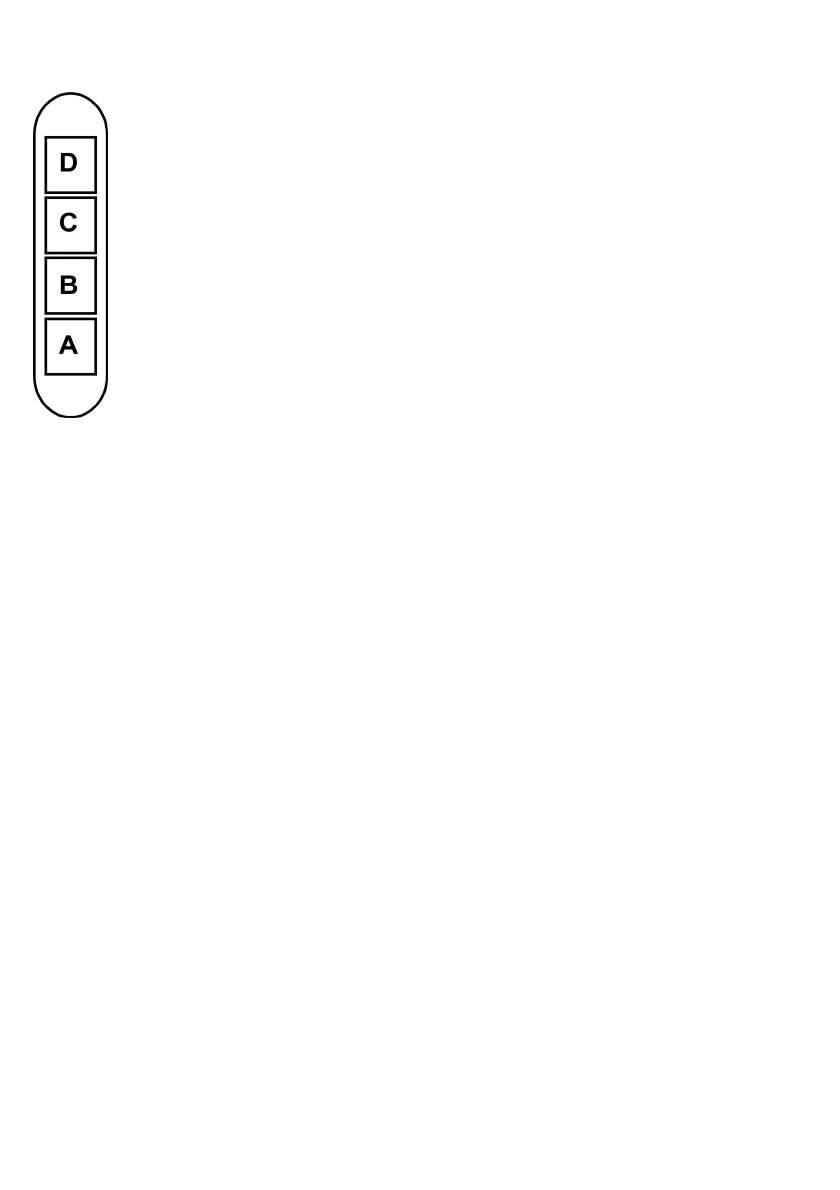

Modello con pulsantiera 4 tasti



A.

 Interruttore luce ON/OFF.

B.

 Interruttore ON/OFF e selezione velocità  1 (in caso di poco

vapore e fumo)

B+C.

Selezione velocità  2 (in caso di media quantità di

vapore e fumo)

B+D.

Selezione velocità  3 (in caso di molto vapore e fumo)

Manutenzione

Attenzione! Prima di qualsiasi operazione di pulizia o
manutenzione, disinserire la cappa dalla rete elettrica
togliendo la spina o staccando l’interruttore generale
dell’abitazione.

Pulizia

La cappa va frequentemente pulita (almeno con la stessa
frequenza con cui si esegue la manutenzione dei filtri grassi),
sia internamente che esternamente. Per la pulizia usare un
panno inumidito con detersivi liquidi neutri.
Evitare l’uso di prodotti contenenti abrasivi.

NON UTILIZZARE

ALCOOL!
Attenzione:

L’inosservanza delle norme di pulizia

dell’apparecchio e della sostituzione dei filtri comporta rischi di
incendi. Si raccomanda quindi di attenersi alle istruzioni
suggerite.
Si declina ogni responsabilità per eventuali danni al motore,
incendi provocati da un’impropria manutenzione o
dall’inosservanza delle suddette avvertenze.

Pannello

Fig. 6-17

Manutenzione del pannello

Smontaggio:

estrarre con decisione (LATO INFERIORE) e ruotare
verso l'alto.

Pulizia:

il pannello va pulito con la stessa frequenza del filtro
grassi, usare un panno inumidito con detersivi liquidi
neutri.
Evitare l’uso di prodotti contenenti abrasivi. NON
UTILIZZARE ALCOOL!

Montaggio :

procedere in senso inverso allo smontaggio.

Attenzione!

verificare sempre che il pannello sia ben

fissato al suo posto.

Filtro antigrasso

Fig. 7-14
Trattiene le particelle di grasso derivanti dalla cottura.

Deve essere pulito almeno una volta al mese (o quando il
sistema di indicazione di saturazione dei filtri - se previsto sul
modello in possesso- indica questa necessità), con detergenti
non aggressivi, in lavastoviglie a basse temperature ed a ciclo
breve. (Tmax: 70°C)
Con il lavaggio in lavastoviglie le parti metalliche potrebbero
scolorirsi.
Il filtro deve essere asciugato in forno ad una temperatura di
max 100°C per un'ora; nel caso in cui il filtro risulti ancora
umido ripetere l'operazione.
Sostituire il filtro almeno ogni 2 anni.
Per smontare il filtro grassi tirare la maniglia di sgancio a
molla.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Fig. 13
Trattiene gli odori sgradevoli derivanti dalla cottura.

La saturazione del

filtro carbone

 si verifica dopo un uso più o

meno prolungato a seconda del tipo di cucina e della
regolarità della pulizia del filtro grassi. In ogni caso è
necessario sostituire la cartuccia al massimo ogni quattro
mesi. NON può essere lavato o rigenerato

Filtro al carbone circolare

Applicarne uno per lato a copertura di entrambe le griglie di
protezione della girante del motore, dopodiche girare in senso
orario.
Per lo smontaggio girare in senso antiorario.


Sostituzione Lampade

La cappa è dotata di un sistema di illuminazione basato sulla
tecnologia LED.
I LED garantiscono una illuminazione ottimale, una durata fino
a 10 volte maggiore delle lampade tradizionali e consentono
di risparmiare il 90% di energia elettrica.

Per la sostituzione rivolgersi al servizio assistenza tecnica.
