22

Montage

Bevor Sie mit der Montage beginnen:
•  Überprüfen Sie, dass das erstandene Produkt von der

Größe her dem Bereich entspricht, in dem es angebracht
werden soll.

•

Entfernen Sie den/die Aktivkohlefilter (*), falls vorhanden
(siehe hierzu auch den entsprechenden Absatz
"Wartung"). Der/die Aktivkohlefilter wird/werden nur
wieder in die Dunstabzugshaube eingesetzt, wenn diese
im Umluftbetrieb verwendet werden soll.

•  Vergewissern Sie sich, dass sich im Inneren der

Dunstabzugshaube (aus Transportgründen) kein im
Lieferumfang enthaltenes Material (zum Beispiel Tütchen
mit Schrauben (*), die Garantie (*), usw.) befindet; falls
vorhanden, entfernen Sie dieses und heben Sie sie auf.

•

Falls möglich, entfernen Sie die Möbel unter und um die
Dunstabzugshaube herum, um besseren Zugriff auf die
hintere Wand/Decke zu haben, wo die Haube angebracht
wird. Sonst legen Sie bitte eine Schutzabdeckung auf die
Kochplatte, Arbeitsfläche, sowie die Möbel und Wände,
um sie vor Schäden oder Schmutz zu schützen. Wählen
Sie eine ebene Oberfläche, um die Einheit
zusammenzubauen. Decken Sie diese Oberfläche mit
einer Schutzfolie ab und legen Sie die
Dunstabzugshaube sowie alle im Lieferumfang
enthaltenen Teile darauf.

•  Vergewissern Sie sich zudem, dass in der Nähe der

Fläche, an der die Dunstabzugshaube angebracht
werden soll (eine Fläche, die auch nach der Montage der
Dunstabzugshaube weiter zugänglich sein muss), eine
Steckdose vorhanden ist und es möglich ist, die
Dunstabzugshaube an eine Vorrichtung zum Ableiten der
Dämpfe ins Freie anzuschließen (nur Abluftbetrieb).

•

Führen Sie alle notwendigen Arbeiten durch (z.B.: Einbau
einer Steckdose und/oder Anbringen eines Loches für
den Durchgang des Abluftrohres).


Die Abzugshaube ist mit Dübeln ausgestattet, die für die
meisten Wände/Decken geeignet sind. Trotzdem sollte ein
qualifizierter Techniker hinzugezogen werden, der
entscheidet, ob die Materialien für die jeweilige Wand/Decke
geeignet sind. Außerdem muß die Wand/Decke das Gewicht
der Abzugshaube tragen muss.

Im Fall von Abdeckungen und/oder Wänden und/oder
seitlichen Schränken vergewissern Sie sich bitte, dass
genügend Raum vorhanden ist, um die Dunstabzugshaube
anzubringen und dass Sie jederzeit Zugriff auf das Bedienfeld
haben.
Nur für einige Modelle
Als optionales Zubehör kann ein Designkamin erworben
werden, beim Verkäufer überprüfen (Genehmigter
Verkaeufer), ob bei Ihrem Modell diese Möglichkeit
vorgesehen ist. Es wird empfohlen, die Haube erst nach dem
Kauf dieses Kamins zu installieren, um die am besten
geeignete Installationsweise auszuwählen.
Bild 5-14-15-16-17

Betrieb

Bei starker Dampfentwicklung die höchste Betriebsstufe
einschalten. Es wird empfohlen, die Dunstabzugshaube schon
fünf Minuten vor Beginn des Kochvorganges einzuschalten
und sie nach dessen Beendigung noch ungefähr 15 Minuten
weiterlaufen zu lassen.

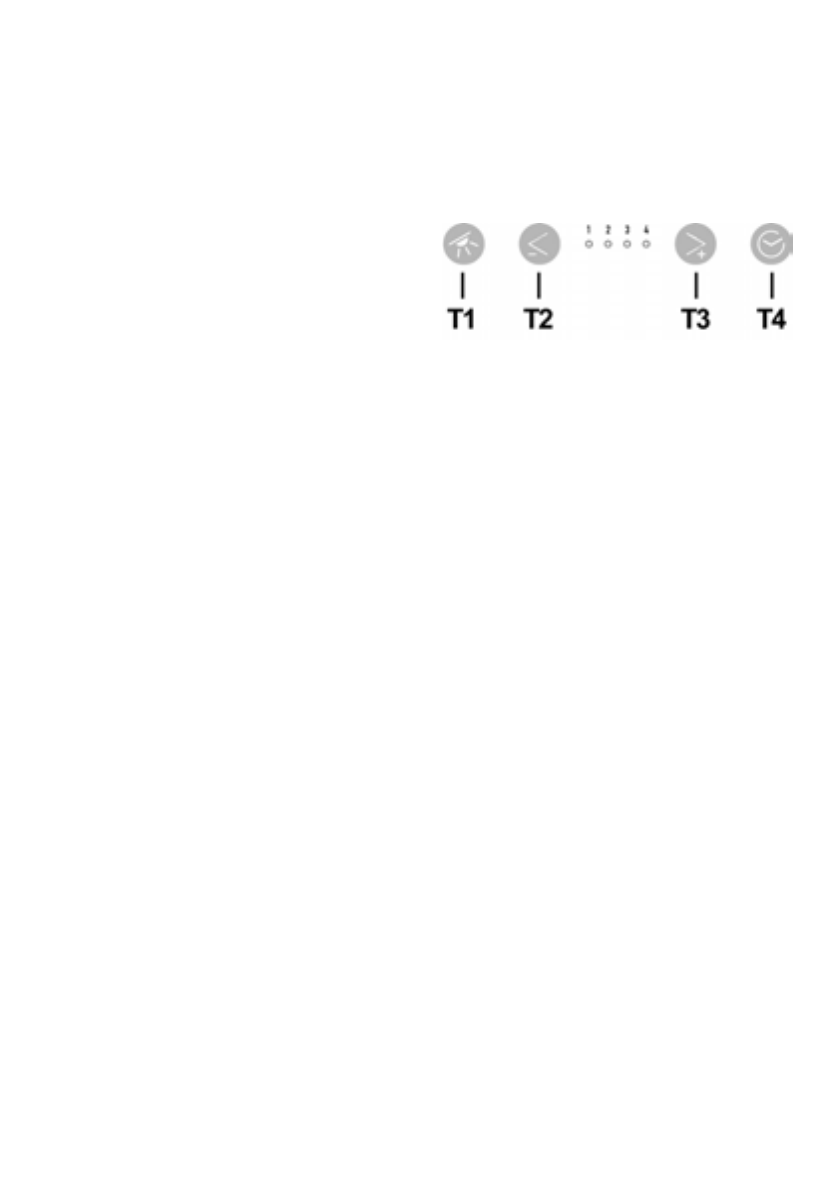

T1. ON/OFF Beleuchtung
T2.  Reduzierung der Motorgeschwindigkeit

  Bei Betätigung der Taste "T2" wird die

Motorgeschwindigkeit von der 4. Intensiven
Geschwindigkeitsstufe zur 1. Geschwindigkeitsstufe
reduziert. Bei Betätigung der Taste "T2" während des
Betriebes in der 1. Geschwindigkeitsstufe schaltet sich
die Haube auf AUS ein.

T3  Erhöhung der Motorgeschwindigkeit


Bei Betätigung der Taste T3 schaltet sich die Haube von
AUS auf die 1. Geschwindigkeitsstufe ein.

Bei Betätigung der Taste (bei Haube auf EIN) wird die
Motorgeschwindigkeit von der 1. zur 4. (Intensive)
Geschwindigkeitsstufe geschaltet

Jeder Geschwindigkeitsstufe entspricht eine Led.

Geschwindigkeitsstufe 1 - Led 1

Geschwindigkeitsstufe 2 - Led 2

Geschwindigkeitsstufe 3 - Led 3

Geschwindigkeitsstufe 4 (Intensive) - Led 4 (blinkend)

Die intensive Geschwindigkeitsstufe schaltet sich selbst
nach 5’ aus und der Motor kehrt zu der 2.
Geschwindigkeitsstufe zurück. Um diese Funktion vor
Ablauf dieser Zeit zu deaktivieren, die Taste T2
betätigen. Der Motor wird sich auf die
Geschwindigkeitsstufe 3 stellen.

T4 Timer


Die Schaltuhr aktiviert sich, wenn die Taste T4 gedrückt
wird. Nach Ablauf der Zeit schaltet sich die Haube ab.

Der Timer ist so geteilt:

Geschwindigkeitsstufe 1 - 20 Minuten (Led 1 blinkend)

Geschwindigkeitsstufe 2 - 15 Minuten (Led 2 blinkend)

Geschwindigkeitsstufe 3 - 10 Minuten (Led 3 blinkend)

Geschwindigkeitsstufe 4 (Intensive) - 5 Minuten (Led 4
blinkend)

Wenn die Taste T2 während des Betriebs des Timers betätigt

wird, schaltet die Haube die Timer-Betriebsart ab und

reduziert die Geschwindigkeit.

Wird die Taste T3 betätigt, schaltet die Haube die Timer-

Betriebsart und erhöht die Geschwindigkeit

Wird die Taste T4 betätigt, schaltet die Haube die Timer-
Betriebsart und die eingestellte Geschwindigkeit bleibt
erhalten.
