14

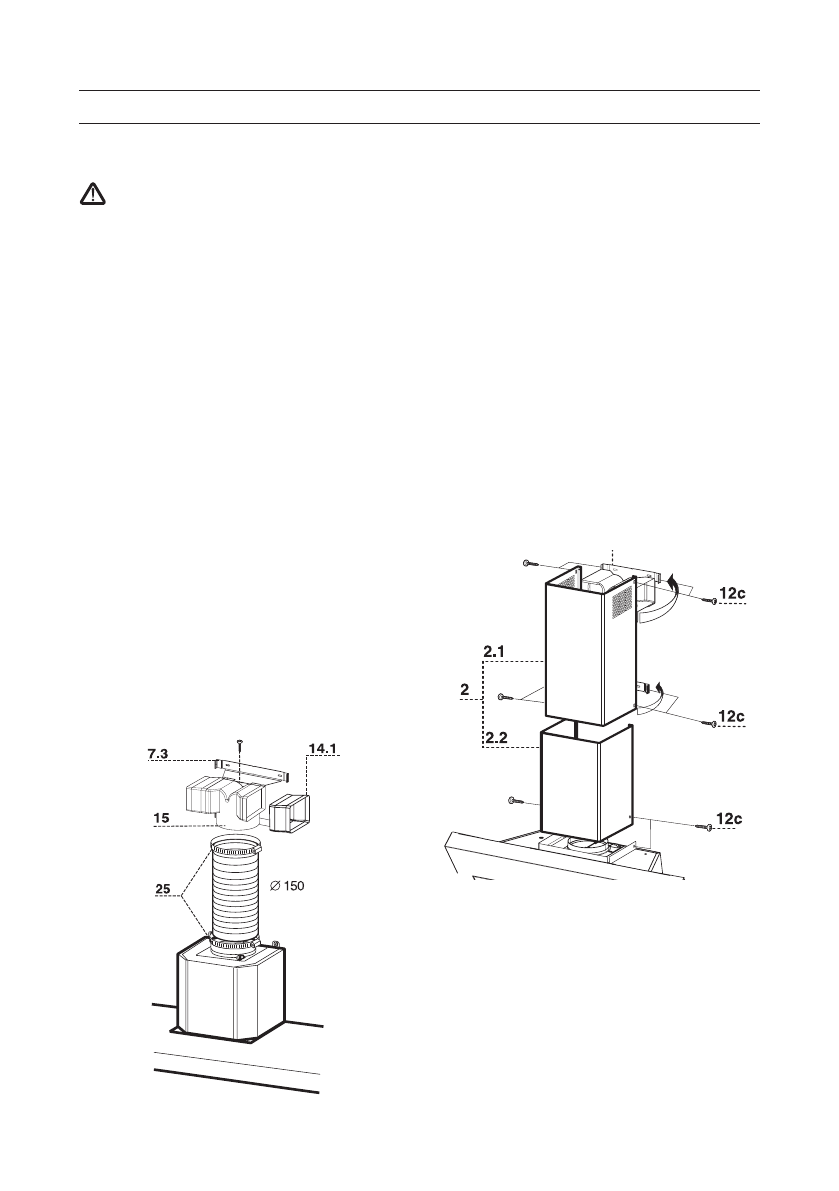

Монтаж
Подсоединение вытяжной трубы
для режима циркуляции воздуха
Все используемые при этом при-
надлежности входят в комплект уста-
новки вытяжки в режиме циркуляции
воздуха. Соответствующие номера
для заказа принадлежностей приве-
дены в конце данной инструкции.
Вставьте переходник
15
в держатель
7.3
, который перед этим необходимо
соединить со скобой крепления верх-
ней секции обшивки вытяжной трубы
7.2.1
и закрепить винтами.
Вставьте с боковых сторон в переход-
ник
15
удлинители
14.1
.
Убедитесь, что выходные отверстия
удлинителя
14.1
совпадают с отвер-
стиями верхней секции обшивки вы-
тяжной трубы как по горизонтали, так
и по вертикали.
Подсоедините переходник
15
с помо-
щью трубы
Ж
150 мм к выходному от-
верстию вытяжки.
Используйте хомуты
25
для крепле-
ния трубы к выходному отверстию
вытяжки и переходнику
15
.
Проверьте, установлен ли уголь-
ный фильтр (см. раздел «Угольный
фильтр» в главе «Фильтры и их техни-
ческое обслуживание»).
̌
̌
̌
̌
̌
̌
Монтаж обшивки вытяжной трубы
Верхняя секция
Слегка разведите в стороны боковые
стенки, зацепите их за скобы
7.2.1
и
снова сожмите их вместе до упора.
Прикрепите боковые стороны к ско-
бам с помощью четырех прилагаемых
винтов
12с
.
Убедитесь, что выходные отверстия
удлинителя совпадают с отверстиями
верхней секции.
Нижняя секция
Слегка разведите в стороны боковые
стенки, вставьте их между верхней
секцией вытяжной трубы и стеной и
снова сожмите их вместе до упора.
Закрепите нижнюю секцию с боковых
сторон на вытяжке с помощью прила-
гаемых винтов
12с
.
̌
̌
̌
̌
̌
