Данная
вытяжка
предназначена для
монтажа на стене кухни.
1.

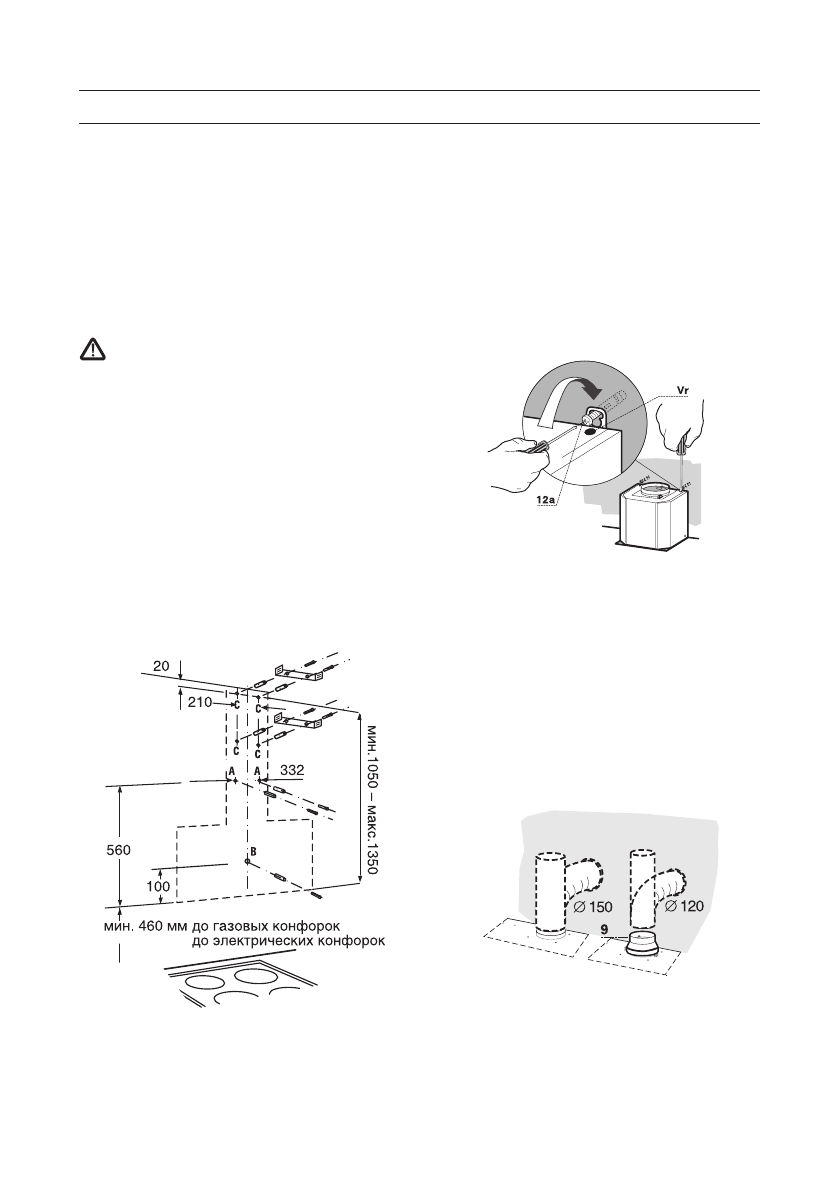

Начертите линию на стене от потол-
ка до нижнего края вытяжки в центре
того места, в котором предполагает-
ся установить вытяжку.
2.
С помощью шаблона или в соответ-
ствии с рисунком отметьте на стене
точки (
А-В-С
), в которых будут уста-
новлены винты.
Обеспечьте минимальное рассто-
яние между конфорками и вытяжкой
460 мм
– как для электрической, так и
для газовой варочной панели.
3.
Просверлите отверстия
Ж
8 мм:
А
и
В
– для вытяжки,
С
– для скоб крепления обшивки вы-
тяжной трубы.
4.
Вставьте дюбели
11
в отверстия
А
,
В
и
С
таким образом, чтобы они были
заподлицо со стеной.
5.
Привинтите скобы
7.2.1
прилагае-
мыми винтами.
6.
В отверстия
А
винты завинчивайте не
полностью.
Примечание. Если предполагается ус-
танавливать какие-либо специальные
принадлежности, это следует учесть.
Монтаж корпуса вытяжки
7.
Перед прикреплением корпуса вы-
тяжки затяните на корпусе оба винта
Vr
в точках подвеса.
8.
Навесьте корпус вытяжки на винты
12а
в отверстиях
А
.
9.
Окончательно завинтите винты
12а
.
10.
Выровняйте корпус вытяжки с помо-
щью винтов
Vr
.
11.
Завинтите винт
11
в отверстие
В
.
Подсоединение вытяжной трубы
для режима отвода воздуха
При монтаже вытяжки для работы в ре-
жиме отвода воздуха следует подсо-
единить вытяжку к дымоходу с помощью
жесткой или гибкой вытяжной трубы.
Вставьте переходник для сужения ка-
нала
9
в выходное отверстие корпуса
вытяжки.
Закрепите трубу подходящими хому-
тами (не входят в комплект поставки).
При необходимости удалите уголь-
ный фильтр.
̌
̌
̌
Монтаж
