Вариант B: Наклонная вытяжка с вытяжной трубой

Вариант A: Плоская вытяжка без вытяжной трубы

Вариант B: Наклонная вытяжка без вытяжной трубы

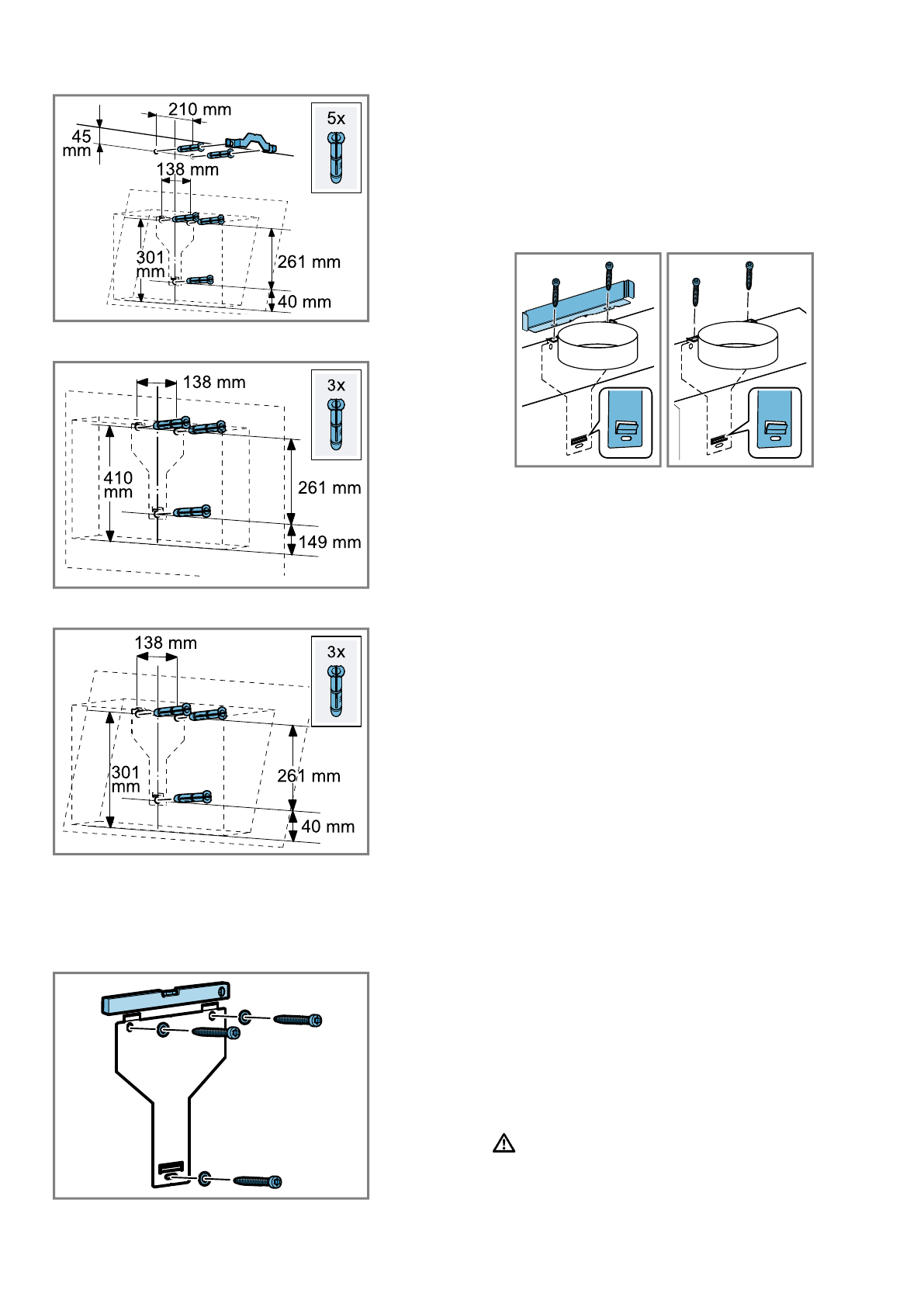

Установка креплений прибора

1.

Прикрутите вручную крепления вытяжки.

2.

Выровняйте крепления прибора по горизонтали с

помощью уровня и затяните.

Установка прибора

1.

Снимите защитную плёнку с задней стороны.

‒

После установки полностью удалите защитную

пленку.

2.

Навесьте прибор на крепления так, чтобы он

надёжно зафиксировался.

3.

Чтобы выровнять прибор, сдвиньте его, при необ-

ходимости, вправо или влево.

4.

Затяните установочные винты.

При монтаже вытяжной трубы установите уголок и,

удерживая его на месте, затяните винты.

Система труб

Режим отведения воздуха

¡

При эксплуатации прибора в режиме отведения

воздуха необходимо установить обшивку вытяж-

ной трубы.

Режим циркуляции воздуха

¡

При эксплуатации прибора в режиме циркуляции

воздуха необходимо установить специальные при-

надлежности. Следуйте прилагаемым инструкциям

по установке.

¡

При эксплуатации в режиме циркуляции воздуха

также можно установить обшивку вытяжной тру-

бы.

Заметка:

При использовании алюминиевой трубы,

сначала зачистите участок подсоединения.
Мы рекомендуем выбирать систему труб с вытяжной

трубой Ø 150 мм.

Подсоединение вытяжной трубы (диам. вытяжной
трубы 150 мм)

1.

Закрепите вытяжную трубу на воздушном патруб-

ке.

2.

Подсоедините трубу к вытяжному отверстию.

3.

Загерметизируйте места соединения.

Подсоединение вытяжной трубы (диам. вытяжной
трубы 120 мм)

1.

Закрепите переходной штуцер на воздушном па-

трубке.

2.

Закрепите вытяжную трубу на воздушном патруб-

ке.

3.

Подсоедините трубу к вытяжному отверстию.

4.

Загерметизируйте места соединения.

Монтаж обшивки вытяжной трубы

ПРЕДУПРЕЖДЕНИЕ ‒ Опасность

травмирования!

Некоторые детали внутри прибора имеют острые

кромки.

▶

Используйте защитные перчатки.
