Инструкция по монтажу

 ru

17

¡

Этот прибор соответствует требованиям правил

ЕС по подавлению радиопомех.

¡

Прибор соответствует классу защиты 1, поэтому он

должен эксплуатироваться только с заземляющим

проводом.

¡

Не подключайте прибор к источнику питания во

время установки.

¡

Убедитесь, что при установке обеспечена защита

от прикосновения.

12.7 Указания при любом варианте

установки

¡

Установите данный прибор на стене кухни.

¡

При установке дополнительных специальных при-

надлежностей следуйте прилагаемым инструкциям

по установке.

¡

Прибор может быть установлен только на одной

стороне прямо возле шкафа-колонны или стены.

Расстояние от шкафа-колонны или от стены долж-

но быть не менее 50 мм.

¡

Ширина вытяжки должна быть не меньше ширины

конфорки.

¡

Для оптимального поглощения кухонных испаре-

ний устанавливайте прибор по центру над вароч-

ной панелью.

Режим отведения воздуха

¡

При эксплуатации прибора в режиме отведения

воздуха необходимо установить обшивку вытяж-

ной трубы.

Режим циркуляции воздуха

¡

При эксплуатации прибора в режиме циркуляции

воздуха необходимо установить специальные при-

надлежности. Следуйте прилагаемым инструкциям

по установке.

¡

При эксплуатации в режиме циркуляции воздуха

также можно установить обшивку вытяжной тру-

бы.

12.8 Общие указания

Во время установки следуйте данным общим указа-

ниям.

¡

Во время установки следуйте действующим строи-

тельным нормам и региональным нормам элек-

тро- и газоснабжения.

¡

При отводе воздуха необходимо соблюдать пред-

писания административных органов власти и зако-

нодательные предписания (например, принятые в

стране строительные нормы и правила).

¡

Место установки должно быть легкодоступным,

чтобы в случае сервисного обслуживания к прибо-

ру был бы обеспечен беспрепятственный доступ.

¡

Можно легко повредить поверхности прибора. При

установке избегайте повреждений.

12.9 Монтаж

Проверка стены

1.

Убедитесь, что стена установлена ровно и способ-

на выдерживать нагрузку.

Максимальный вес прибора составляет 40 кг.

2.

Просверлите отверстие на глубину, соответствую-

щую длине винта.

3.

Используйте прилагаемые в комплекте винты и

дюбели.

Прилагаемые винты и дюбели подходят для

сплошных кирпичных стен. Используйте подходя-

щие крепёжные материалы для стен из других ма-

териалов, например гипсокартон, пенобетон, кера-

мический поризованный кирпич.

4.

При установке прибора используйте крепежные

материалы, подходящие для строительных работ и

рассчитанные на вес прибора.

5.

Проверьте область выреза на наличие проложен-

ных кабелей от других приборов.

Подготовка стены

1.

Соблюдайте указания при любом варианте уста-
новки.

→

Страница 17

2.

Убедитесь, что в месте сверления отверстий отсут-

ствуют электрические провода, газовые и водо-

проводные трубы.

3.

Во избежание повреждений накройте варочную

панель.

4.

Определите местоположение вытяжки и аккуратно

отметьте нижний край прибора на стене.

‒

Обозначьте середину с учетом расположения

варочной панели.

‒

Соблюдайте безопасные расстояния до вароч-
ной панели.

→

Страница 12

Мы рекомендуем навесить вытяжку таким об-

разом, чтобы нижний край стеклянного экрана об-

разовывал одну линию с находящимися рядом на-

весными шкафами.

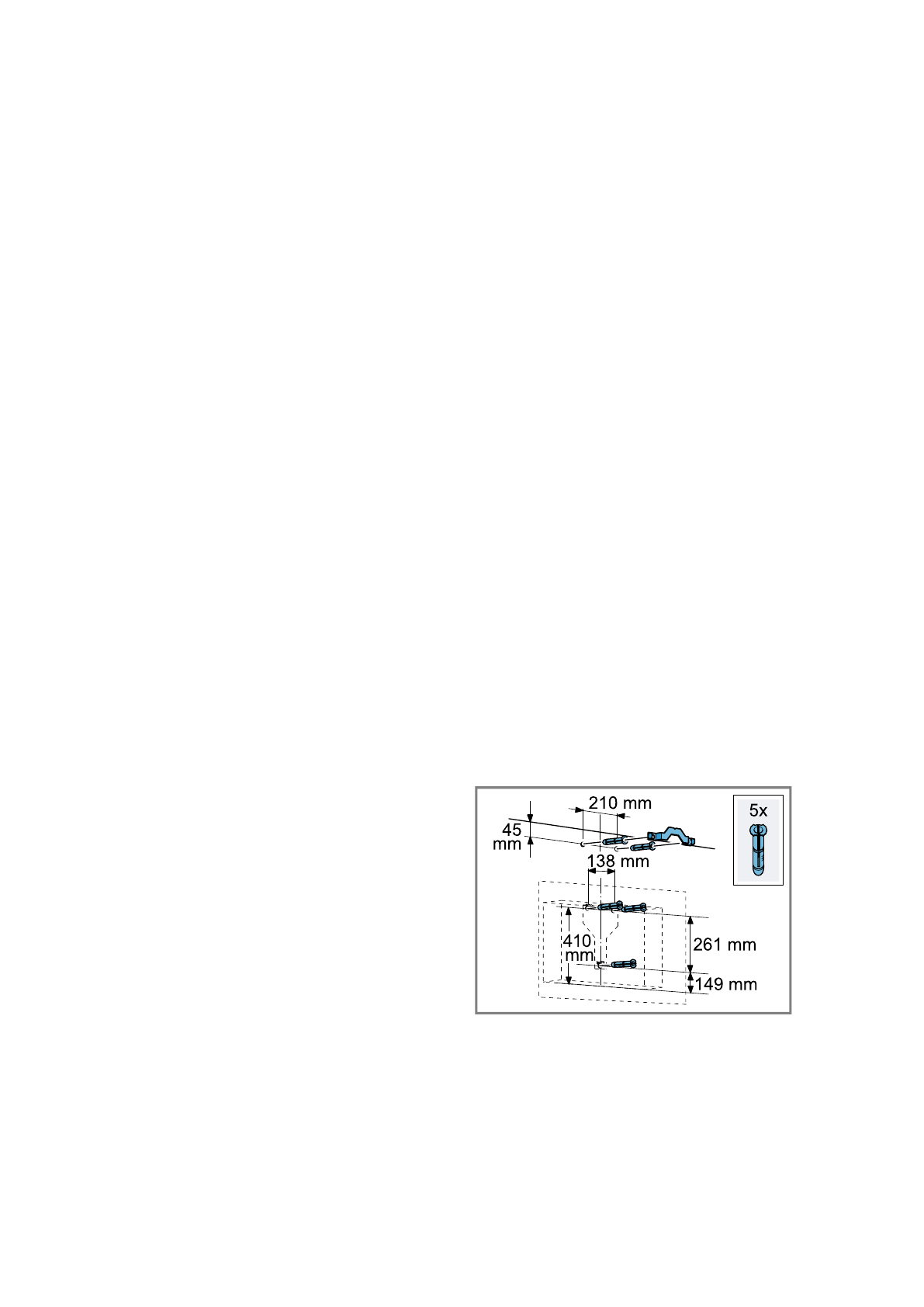

5.

Приложите шаблон к намеченной линии и зафикси-

руйте.

6.

Отметьте места расположения винтов.

7.

Для установки вместе с обшивкой вытяжной трубы

вырежьте шаблон по нанесенной линии разреза.

8.

Просверлите отверстия (Ø 8 мм, глубина 80 мм)

для креплений.

9.

Уберите шаблон.

10.

Вставьте дюбели заподлицо со стеной.

Вариант A: Плоская вытяжка с вытяжной трубой
