Foratura Soffitto/Mensola e Fissaggio Piastra

FORATURA SOFFITTO/MENSOLA

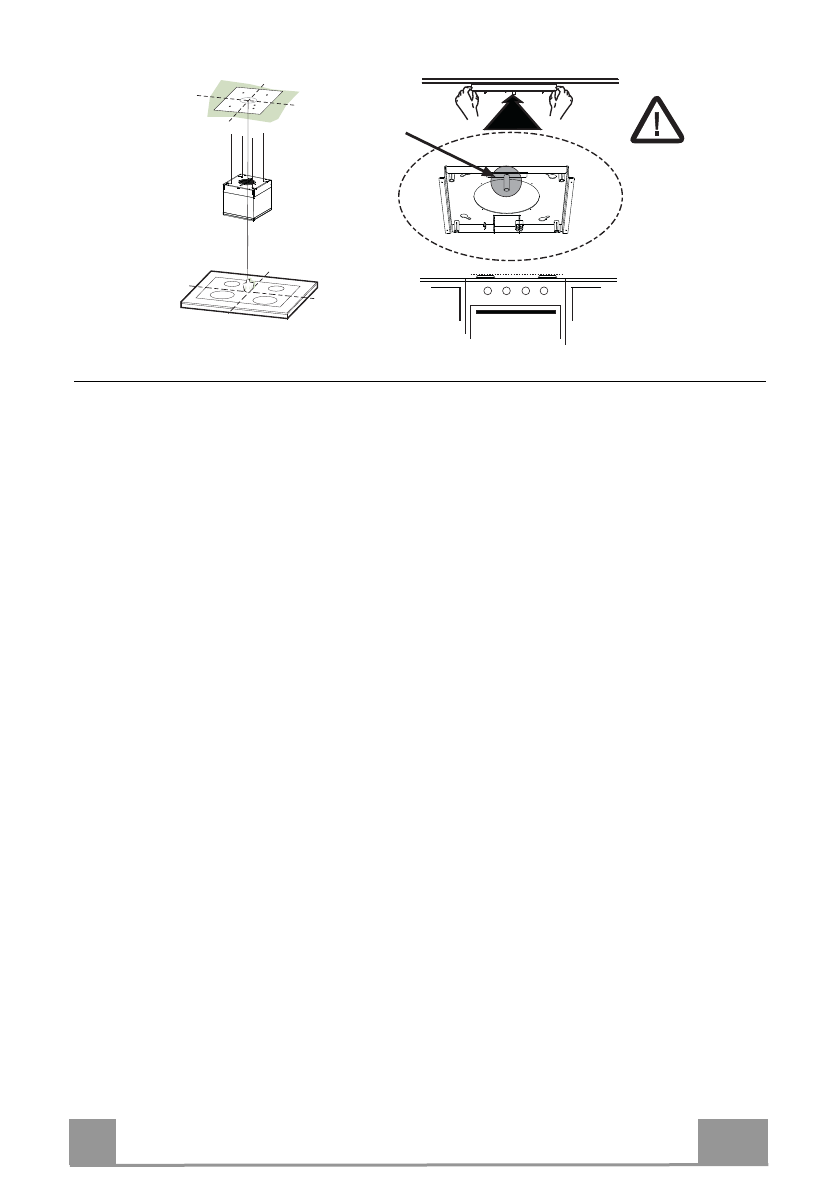

•  Con l’ausilio di un Filo a piombo riportare sul Soffitto/Mensola di supporto il centro del

Piano Cottura.

•  Appoggiare al Soffitto/Mensola la Piastra facendo attenzione a posizionarla nel verso giusto,

come indicato in figura.

•  Segnare i centri dei Fori della Piastra.
•  Forare i punti seguenti:
  • Soffitto in Calcestruzzo massiccio: secondo Tasselli per Calcestruzzo impiegati.
  • Soffitto in Laterizio a camera d’aria, con spessore resistente di 20 mm: Forare ø 10 mm

(inserire subito i Tasselli

11

in dotazione).

  • Soffitto in Travatura di Legno: secondo Viti per Legno impiegate (non fornite).
  • Mensola in Legno, con spessore resistente di 15 mm: forare ø 7 mm.
  • Passaggio del Cavo elettrico di Alimentazione: forare ø 10 mm.
  • Uscita Aria (Versione Aspirante): secondo diametro del collegamento alla Tubazione di

Evacuazione Esterna.

•  Avvitare, incrociandole e lasciando 4-5 mm dal soffitto, due viti:
  • per Calcestruzzo massiccio, Tasselli per Calcestruzzo, non in dotazione.
  • per Laterizio a camera d’aria, con spessore resistente di 20 mm circa, Viti

 12a

, in dotazio-

ne.

  • per Travatura di legno, Viti per legno, non in dotazione.
  • per Mensola di legno, Viti con Rondelle e Dadi non in dotazione.
