Gaten boren in het plafond/de draagconsole en bevestiging plaat

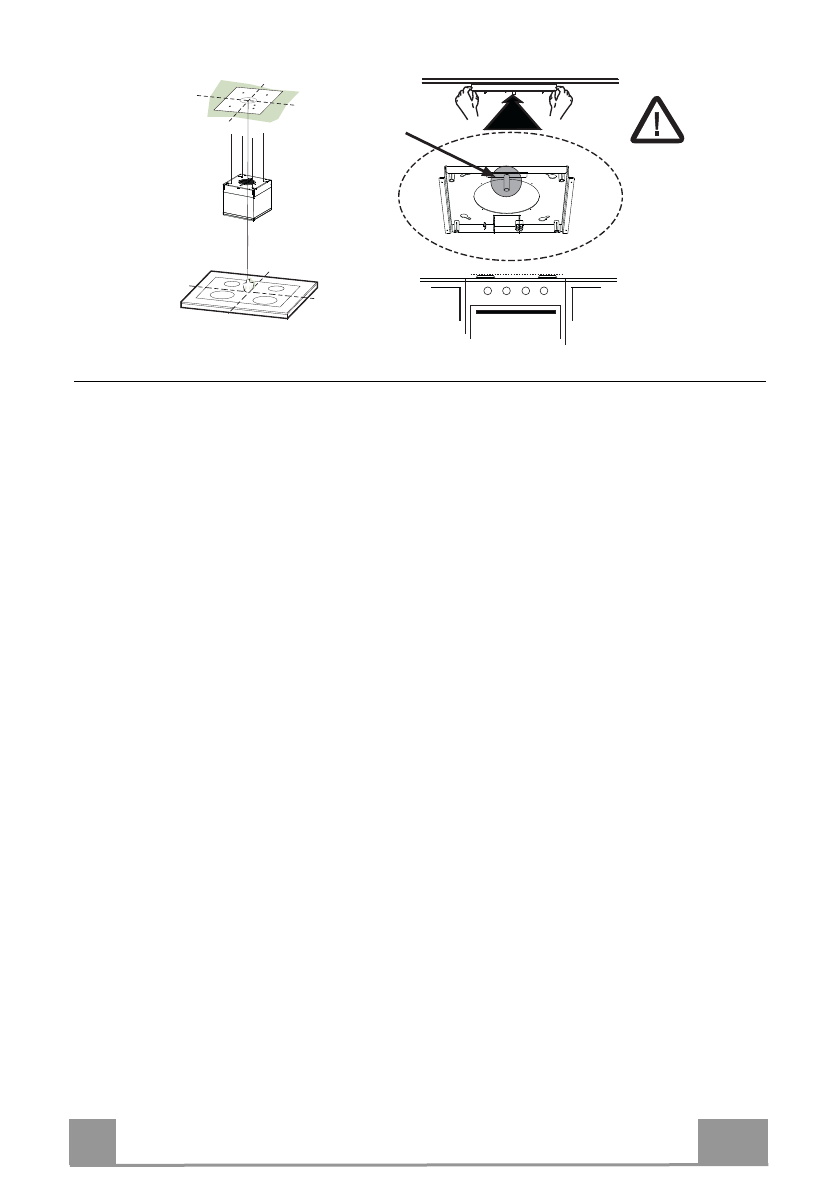

GATEN BOREN IN HET PLAFOND/DE DRAAGCONSOLE

•  Bepaal met behulp van een paslood het middelpunt van de kookplaat en kruis dit aan op het

plafond/de draagconsole.

•  Zet de plaat tegen het plafond/de draagconsole. Plaats hem in de juiste richting, zoals in de

afbeelding is weergegeven.

•  Kruis het midden van de gaten van de plaat aan.
•  Boor de volgende punten:
  • Plafond van massief beton: afhankelijk van gebruikte betonpluggen.
  • Bakstenen plafond met luchtkamer, met een stevige dikte van 20 mm: boor een gat van ø

10 mm (plaats onmiddellijk de bijgeleverde pluggen

11

).

  • Plafond met houten balken: afhankelijk van de gebruikte houtschroeven (niet bijgeleverd).
  • Houten draagconsole, met een stevige dikte van 15 mm: boor gaten van ø 7 mm.
  • Doorvoer van netsnoer: boor gaten van ø 10 mm.
  • Luchtafvoer (model met luchtafvoer naar buiten): afhankelijk van de diameter van de

aansluiting op de externe luchtafvoerbuis.

•  Draai twee schroeven kruislings aan en laat 4-5 mm afstand van het plafond over:
  • voor massief beton, betonpluggen, niet bijgeleverd.
  • voor bakstenen met luchtkamer, met een stevige dikte van ongeveer 20 mm, schroeven

12a

, bijgeleverd.

  • voor houten balken, houtschroeven, niet bijgeleverd.
  • voor houten draagconsole, schroeven met sluitringen en moeren, niet bijgeleverd.
