8. СБОРКА
Извлеките из коробки воздуходувное
устройство и проверьте его на наличие
повреждений.
Проверьте комплектность устройства в
соответствии с Таблицей 1.
Воздуходувное устройство поставляет
-
ся в практически собранном состоянии.
Перед эксплуатацией необходимо уста
-
новить рукоятку управления и напорную
трубу.
Произведите сборку в следующем порядке:
1. Наденьте на конец гибкой трубы с
большим диаметром червячный хо
-
мут (Рис. 2А) и наденьте гибкую трубу
с установленным хомутом на выход
-
ной патрубок корпуса воздуходувного
устройства (Рис. 2В). Затяните хомут.
А
В

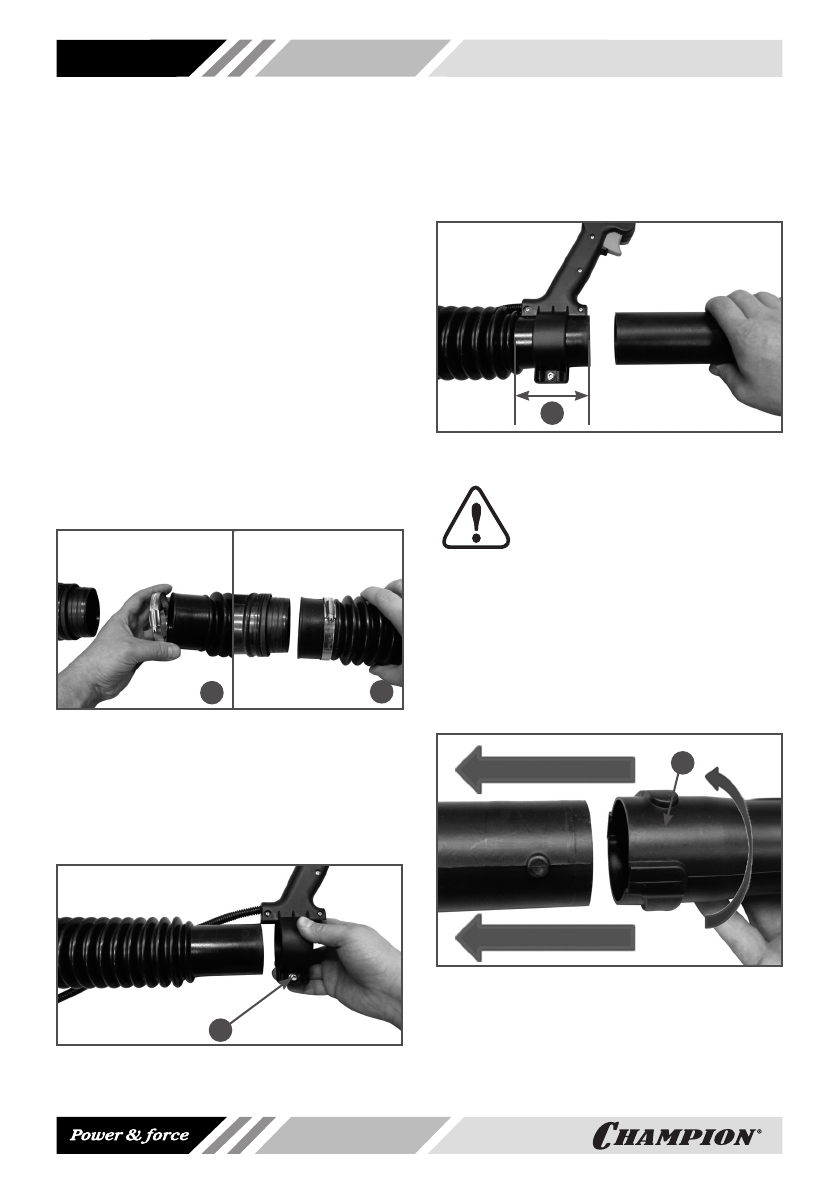

Рис. 2 Установка гибкой трубы
2. Наденьте рукоятку управления на
свободный конец гибкой трубы (Рис.
3). При необходимости, ослабьте винт
хомута крепления рукоятки управле
-
ния ключом шестигранным 4 мм из
комплекта поставки устройства.
1
Рис. 3 Установка рукоятки управления
1. Винт хомута крепления рукоятки
управления
3. Вставьте трубу напорную «А» глад
-
ким концом в гибкую трубу на глубину
«С» гибкой трубы (Рис. 4).
С
Рис. 4 Установка трубы напорной «А»
«С» - Глубина установки трубы напорной «А»
ПРИМЕЧАНИЕ!
Не затягивайте винт хомута
крепления рукоятки управле
-
ния сразу же после установки
трубы «А».
4. Соедините выступы на трубе «А» с
пазами в трубе «В». Нажмите на тру
-
бу «В» в сторону трубы «А» до упора
и поверните трубу «В» против часо
-
вой стрелки (если смотреть со сторо
-
ны двигателя) до плотной её фикса
-
ции (Рис. 5).
1
Рис. 5 Установка трубы напорной «В»
5. Используя штатные плечевые рем
-
ни, наденьте устройство на оба пле
-
ча. Отрегулируйте длину плечевых
ремней так, чтобы устройство плотно
прилегало к спине.
