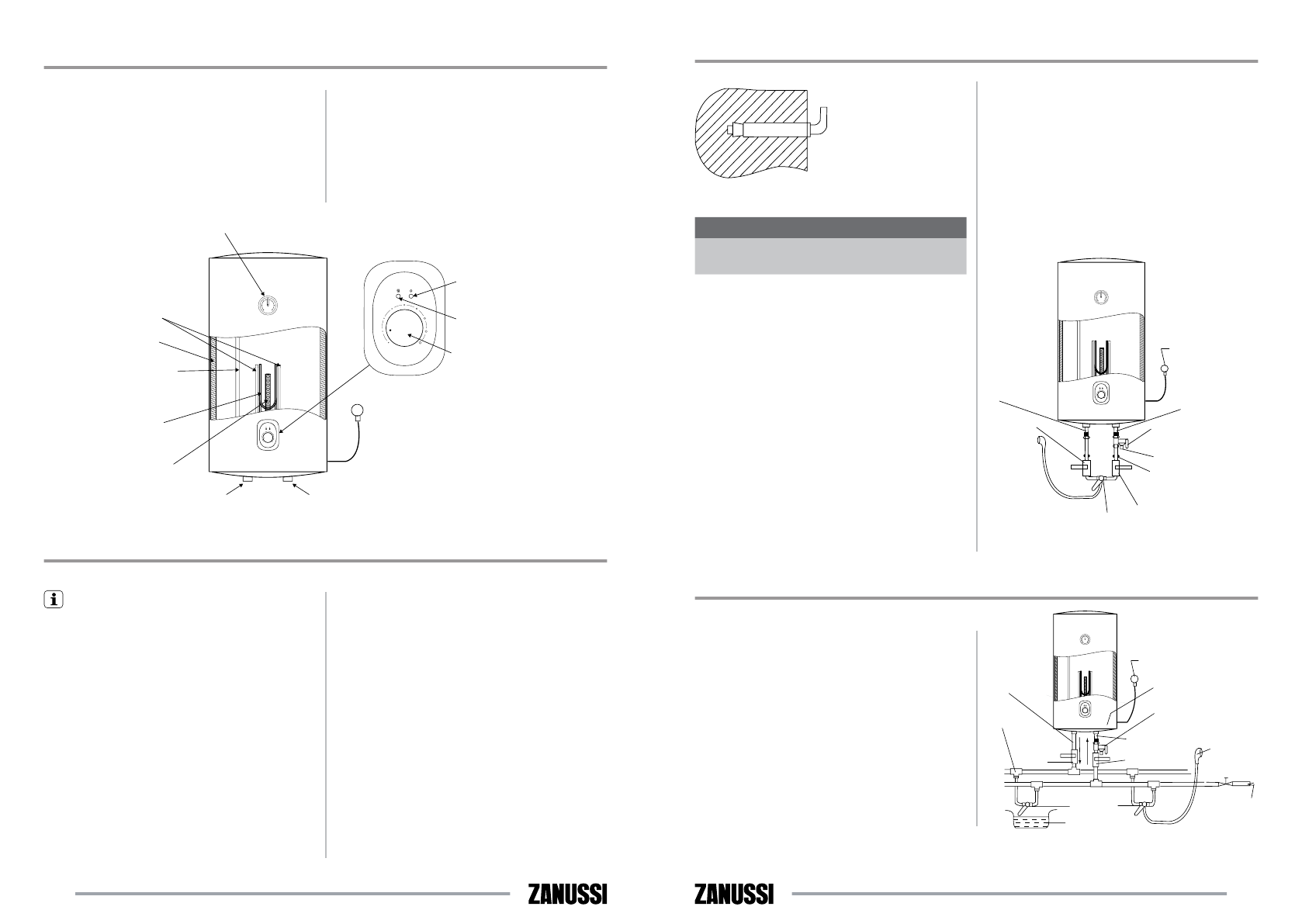

Краткое описание водонагревателя

6.  Внутренняя  утолщенная  пенополиуретановая

теплоизоляция позволяет эффективно сохра-
нять  температуру  нагретой  воды,  сводит  к
минимуму  теплопотери  и  снижает  энергопо-
требление водонагревателя.

7.  Встроенный  температурный  регулятор:  обе-

спечивает  постоянный  и  надежный  контроль
температуры воды в водонагревателе.

8.  Диапазон  регулировки  температуры  нагрева

воды  от  30  °С  до  75  °С.  Шкала  регулиров-
ки  отмечена  диапазоном  «LOW»  —  низкая
температура  нагрева,  «ECO»  —  экономичный
режим  —  около  55  °С,  «HIGH»  —  высокая  тем-
пература нагрева.

9.  Простая  и  удобная  эксплуатация  и  обслужива-

ние водонагревателя.

Корпус

 Шнур
 питания

Магниевый
антикоррозийный
анод

Световой
индикатор питания

Термостат

Ручка регулировки
температуры

Вход
холодной воды

Световой

индикатор нагрева

 Ручка Вкл/Выкл

Выход горячей воды

Нагревательный

элемент

Теплоизоляция

Внутренний бак

Трубка забора
горячей воды

ECO

OFF

HIGH

LOW

ECO

OFF

HIGH

LOW

Термометр

 Шнур
 питания

Магниевый

антикоррозийный

анод

Световой
индикатор питания

Термостат

Ручка регулировки
температуры и выключения
прибора

Световой
индикатор нагрева

Трубка забора

горячей воды

Выход

горячей воды

Нагревательный

элемент

Вход

холодной воды

Теплоизоляция

ECO

OFF

HIGH

LOW

ECO

OFF

HIGH

LOW

Монтаж водонагревателя

  Примечание:

Удостоверьтесь,  что  для  установки  элек-
трического  водонагревателя  используются
оригинальные детали, предоставленные про-
изводителем,  которые  могут  выдержать  вес
наполненного  водой  водонагревателя.  Не
устанавливайте  водонагреватель  на  крепле-
ние,  пока  не  убедитесь,  что  крепление  уста-
новлено надежно. В противном случае, элек-
трический  водонагреватель  может  упасть  со
стены,  что  приведет  к  его  повреждению  или
может  стать  причиной  серьезных  травм.  При
выборе  мест  под  отверстия  для  крепежных
болтов,  удостоверьтесь,  что  с  обеих  сторон
от  стен  ванной  комнаты  или  другого  поме-
щения  до  корпуса  водонагревателя  имеется
зазор не менее 0,2 м для облегчения доступа
при  проведении  технического  обслуживания
в случае необходимости.

В случае, если в водонагреватель поступает вода
напрямую  из  скважин,  колодцев  или  водонапор-
ных  башен,  для  эксплуатации  водонагревателя
обязательно  нужно  использовать  фильтр  грубой
очистки  для  поступающей  в  водонагреватель
холодной воды.
Фильтр грубой очистки можно приобрести в специ-
ализированных магазинах.
Если фильтр грубой очистки не установлен, гаран-
тия на изделие не распространяется.
1.  Электрический  водонагреватель  следует

устанавливать  на  твердую  вертикальную
поверхность (стену).

2.  После  выбора  места  монтажа  определите
места  под  два  крепежных  болта  с  крюками
(в  зависимости  от  спецификаций  выбранно-
го  изделия).  Проделайте  в  стене  два  отвер-
стия  необходимой  глубины  с  помощью  сверла
размером,  соответствующим  размеру  крепеж

Рис. 1

Монтаж водонагревателя

Подключение к водопроводу

Крепежный анкер для монтажа

Рис. 2

Объем, л

30

50

80

100

Расстояние между
отверстиями, мм

200

3.  Если ванная комната слишком мала для уста-

новки  водонагревателя,  он  может  быть  уста-
новлен в любом другом помещении, защищен-
ном  от  попадания  прямых  солнечных  лучей
и  дождя.  Однако  для  сокращения  тепловых
потерь  в  трубопроводе  водонагреватель  сле-
дует устанавливать как можно ближе к месту
использования воды.

4.  При  подключении  к  системе  водоснабже-

ния  необходимо  предусмотреть  и  реализо-
вать  установку  индивидуальных  запорных
вентилей  на  линии  подачи  холодной  воды  в
водонагреватель  и  на  линии  выхода  горячей.
Индивидуальные  запорные  вентили  по  линии
горячей  и  холодной  воды  должны  быть  в
закрытом  состоянии  в  период  неиспользова-
ния  водонагревателя,  проведения  профилак-
тических  и  технологических  работ  на  линии

1.  Для  подключения  водонагревателя  к  водо-

проводу применяются трубы диаметром G1/2.

2.  Подключение  обратного  предохранительного

клапана:  клапан  следует  устанавливать  в  месте
входа холодной воды (удостоверьтесь, что гибкая
сливная  трубка  установлена,  на  отверстие  спу-
ска давления и слива воды и направлена вниз).

3.  Во избежание протечек при подключении тру-

бопровода  на  концы  резьбовых  соединений
следует  установить  комплектные  резиновые
уплотнительные прокладки.

4.  Если  необходимо  реализовать  многоканаль-

ную  систему  водоснабжения,  используйте
способ соединения (

см. рис. 4)

.

Рис. 3

Рис. 4

водоснабжения.  Установка  и  правильное
использование  запорных  вентилей  являются
обязательным  условием  при  предоставлении
гарантийного обслуживания, а так же залогом
длительной  и  безаварийной  работы  водона-
гревателя.

 Шнур

 питания

Соединительный тройник
входа холодной воды

Смеситель

Отверстие для спуска
давления и слива воды

Обратный предохрани­
тельный клапан

ECO

OFF

HIGH

LOW

Кран

на выходе

горячей

воды

Выход

горячей воды

Выход

холодной

воды

Кран на входе

холодной воды

Тройник
водоразбора

Ванна

Смеситель

Магистраль
холодного
водоснаб­
жения

Водонагреватель

Душевая
насадка

Обратный
предохранительный
клапан

Кран на входе
холодной воды

Выход

горячей
воды

Вход холодной воды

 Шнур

 питания

ECO

OFF

HIGH

LOW

Кран

на выходе

горячей

воды
