Підключення до електричної мережі

Екс плу а та ція

Запобіжні заходи

Всі  водонагрівачі  накопичувального  типу  серії
EWH  розраховані  на  підключення  до  електрич-
ної  мережі  з  однофазною  напругою  220/230  В.
Перед  підключенням  переконайтеся,  що  пара-
метри  електромережі  в  місці  підключення  від-
повідають  параметрам,  зазначеним  на  табличці
з  технічними  даними  приладу.  При  установці
водонагрівача слід дотримуватися діючих правил
електробезпеки.  При  установці  водонагрівача  у
ванній кімнаті або туалеті слід приймати до уваги
обмеження, пов’язані з існуванням забороненого
і захисного обсягів.

Наповнення водою

Після  установки  водонагрівача  відкрийте  вен-
тиль  подачі  води.  Відкрийте  кран  гарячої  води
на  змішувачі.  Як  тільки  водонагрівач  наповнить-
ся,  з  нього  потече  вода,  закрийте  кран  гарячої
води  на  змішувачі  і  переконайтеся  у  відсутності
протікань.  У  разі  невпевненості  в  тому,  чи  є  у
водонагрівачі  вода,  приєднувати  його  до  елек-
тромережі.

Підключення до електромережі

Вставте вилку водонагрівача в розетку і включите
водонагрівач, загориться індикатор жовтого кольо-
ру  « ».  Це  означає,  що  водонагрівач  підключений
до  електромережі  і  на  нього  подається  живлен-
ня.  Поверніть  регулятор  за  годинниковою  стріл-
кою,  щоб  вімкнути  нагрів,  загориться  індикатор
нагрівання  « ».  Виставте  за  допомогою  регулю-
вання  температури  нагріву  необхідний  рівень
нагрівання  води.  Індикатор  «ECO»  —  економіч-

1.  Розетка  електроживлення  повинна  бути

надійно заземлена. Номінальний струм розет-
ки  повинен  бути  не  нижче  10  А.  Розетка  і
вилка  повинні  завжди  бути  сухими,  щоб  не
допустити короткого замикання в електричній
мережі.  Періодично  перевіряйте,  чи  щільно
вилка  вставлена  в  розетку.  Метод  перевірки
наступний:  вставте  мережну  вилку  в  розет-
ку,  через  півгодини  вимкніть  водонагрівач  і
витягніть  вилку  з  розетки.  Зверніть  увагу,
чи  тепла  вилка  на  дотик.  якщо  відчуваєте

Заборонений  обсяг  —  це  простір,  обмежений
тангенціальними  і  вертикальними  площинами  по
відношенню до зовнішніх країв ванни, унітазу або
душового  блоку  і  площиною,  розташованій  над
ними  або  над  підлогою,  якщо  сантехніка  змонто-
вана на підлозі, на висоті 2,25 м.
Захисний  обсяг  —  це  простір,  обмежує  гори-
зонтальні  площини  які  збігаються  з  площинами
забороненого  обсягу,  а  вертикальні  площині  від-
стають  від  відповідних  площин  забороненого
обсягу на 1 м.

ний режим відповідає температурі нагріву близько
55 °С. Нагрів води відключається автоматично при
досягненні  заданої  температури  і  вмикається  для
підігріву автоматично. Якщо Ви хочете відключити
нагрів  води,  поверніть  ручку  вімкнення  в  поло-
ження  «OFF»,    індикатор  нагрівання  « »  згасне.
Індикатор  живлення  « »  буде  горіти  поки  водона-
грівач буде підключений до електромережі. У дея-
ких моделях при включенні нагрівального елемен-
ту  почне  блимати  світловий  індикатор.  Термостат
забезпечить  повторне  включення  нагрівального
елементу після витрачення деякої кількості води.

Установка температури

Діапазон  регулювання  температури  водонагріва-
ча  від  30  °С  (мінімум)  до  75  °С  (максимум).
В  моделях  серій  Orfeus  установка  температури
проводиться за допомогою регулятора, що знахо-
диться на лицьовій панелі приладу.

рукою, що вона тепла (при температурі понад
50  °С),  будь  ласка,  замініть  розетку  на  іншу,
куди  б  вилка  входила  щільно.  Це  допоможе
уникнути  загорання,  пошкоджень  вилки  або
інших  випадковостей  в  результаті  поганого
контакту.

2.  Стіна,  на  яку  встановлюється  водонагрівач,

повинна  бути  розрахована  на  навантаження,
що вдвічі перевищує загальну вагу водонагріва-
ча,  заповненого  водою.  В  іншому  випадку  слід
вжити додаткових заходи по зміцненню виробу.

Запобіжні заходи

3.  Запобіжний  зворотний  клапан  слід  встанов-

лювати в місці входу води (

див. мал. 5

).

4.  При  першому  використанні  водонагрівача

(або  при  першому  використанні  після  техніч-
ного  обслуговування  або  чищення)  не  слід
включати живлення водонагрівача до повного
заповнення  водою.  Під  час  заповнення  бака
водонагрівача слід відкрити кран гарячої води
для  спуску  повітря.  як  тільки  бак  наповнить-
ся  водою  і  з  крана  потече  вода,  кран  можна
закрити.

5.  Під  час  нагрівання  води  з  отвору  випуску

тиску  зворотного  запобіжного  клапана  може
надходити  вода.  Це  нормальне  явище.  Однак
у  випадку  великих  витоків  слід  зв’язатися  з
фахівцями з технічного обслуговування. Отвір
випуску тиску ні за яких обставин не повинно
бути заблокований; в іншому випадку це може
привести до поломки водонагрівача.

6.  На отвір випуску тиску в запобіжному клапані

потрібно  встановити  дренажну  трубку  і  виве-
сти  її  в  каналізацію  на  випадок  зливу  води.
Дренажна  трубка,  поєднана  з  отвором  випу-
ску тиску, повинна бути направлена донизу

7.  Так  як  температура  води  всередині  водона-

грівача  може  досягати  75  °С,  гаряча  вода  не
повинна  потрапляти  на  тіло  людини.  Щоб
уникнути опіків ви можете регулювати темпе-
ратуру води за допомогою крана змішувача.

8.  При  тривалій  відсутності,  проведенні  ремонт-

них,  технологічних  і  профілактичних  робіт  на
лінії  водопостачання,  або  тривалому  невико-
ристанні  водонагрівача,  необхідно  обов’язко-
во  перекрити  індивідуальні  запірні  вентилі  на

лінії  подачі  холодної  води  у  водонагрівач  і  на
лінії  виходу  гарячої,  а  також  вимкнути  водо-
нагрівач  та  відключити  від  електромережі,
вийнявши вилку з розетки.

9.  У  разі  використання  водонагрівача  в  примі-

щеннях  з  централізованою  подачею  води,  в
період  відключення  гарячої  води,  перекрива-
ти  запірний  вентиль  подачі  гарячої  води  від
магістралі постачання (стояк).

10. Злити  воду  з  водонагрівача  можна  з  допом-

огою  зворотного  запобіжного  клапана,  пере-
кривши  при  цьому  подачу  холодної  води  у
водонагрівач,  відкривши  дренажну  ручку  на
запобіжному  клапані.  При  цьому  злив  води  з
водонагрівача  повинен  здійснюватися  через
дренажний  отвір  в  клапані  в  систему  від-
воду  каналізації  (при  зливі  води  відкрийте
на  змішувачі  кран  гарячої  води  для  випуску
повітря).

11.  У  разі  виходу  з  ладу  гнучкого  шнура  елек-

тричного  живлення  слід  замінити  його  на
аналогічний,  що  поставляється  виробником.
Заміну повинні здійснювати досвідчені фахівці
з технічного обслуговування.

12. У  разі  пошкодження  однієї  з  деталей  водо-

нагрівача  необхідно  зв’язатися  зі  фахівцями
з  технічного  обслуговування  для  здійснення
ремонту. Слід використовувати тільки запасні
деталі, що поставляються виробником.

13. Пристрій  не  призначений  для  використан-

ня  людьми  (включаючи  дітей)  з  обмежени-
ми  фізичними  або  розумовими  здібностями
і  недоліком  навичок  або  знань,  за  винятком
випадків  показу  або  правильного  інструкту-
вання  людиною,  несучим  відповідальність  за
їх безпеку.

ECO

OFF

HIGH

LOW

 Дріт
 живлення

Зворотній
запобіжний клапан

Вихід

горячої води

Вхід
холодної води

Кран

на виході

гарячої

води

Кран на вході

холодної води

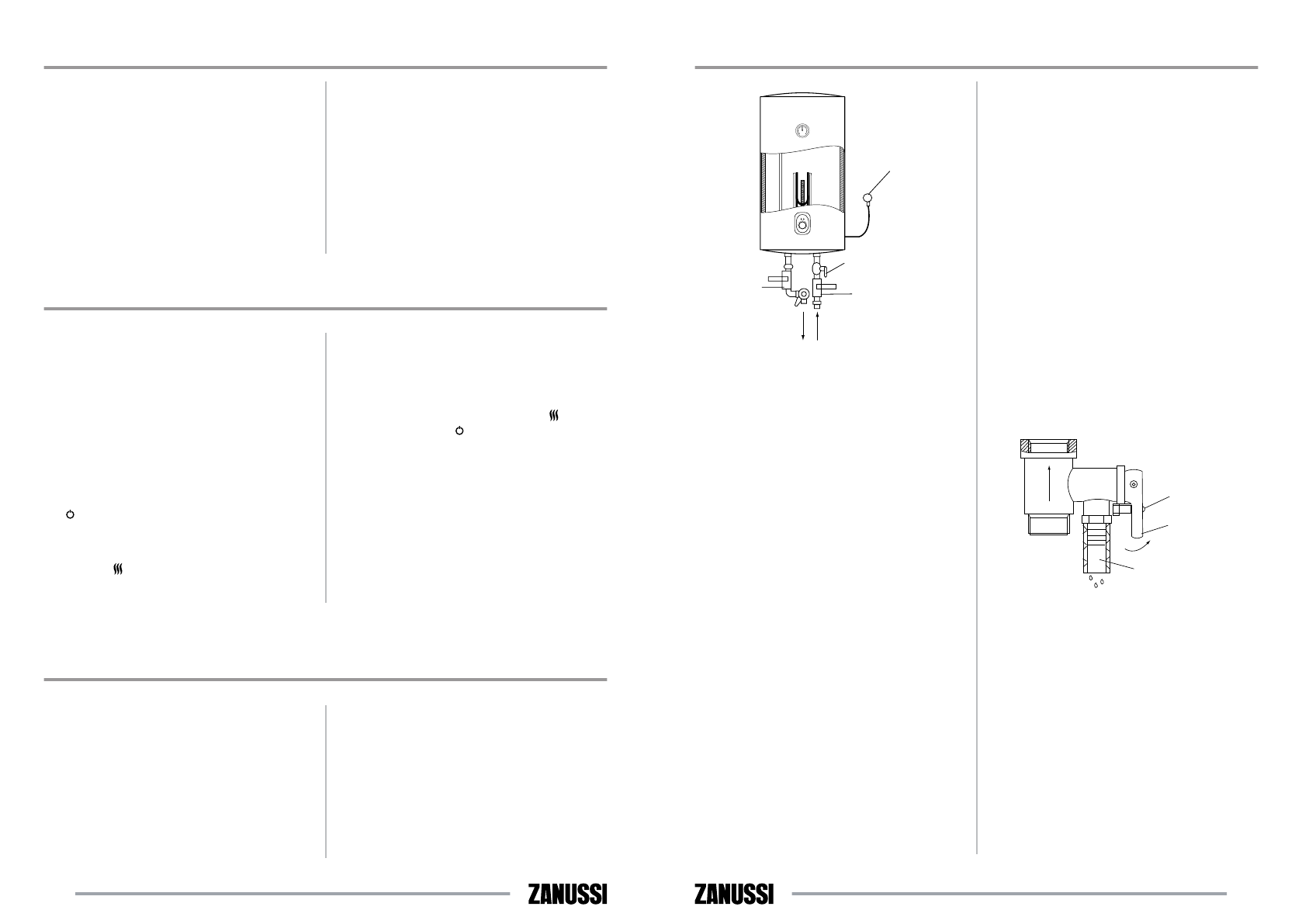

Мал. 5

Мал. 6

Отвір
випуску тиску

Дренажна
ручка

Винт
