14

15

1

2
3

4

1. Мінімальна потужність нагріву
2. Відключення приладу
3. Середня потужність нагріву
4. Максимальна потужність нагріву

•  Потік води контролюється краном на вході

води в прилад. Заборонено встановлювати
змішувач і / або перекривати воду на ї ї виході
з водонагрівача.

•  Строго використовувати тільки комплектні

пристрої роздачі гарячої води.

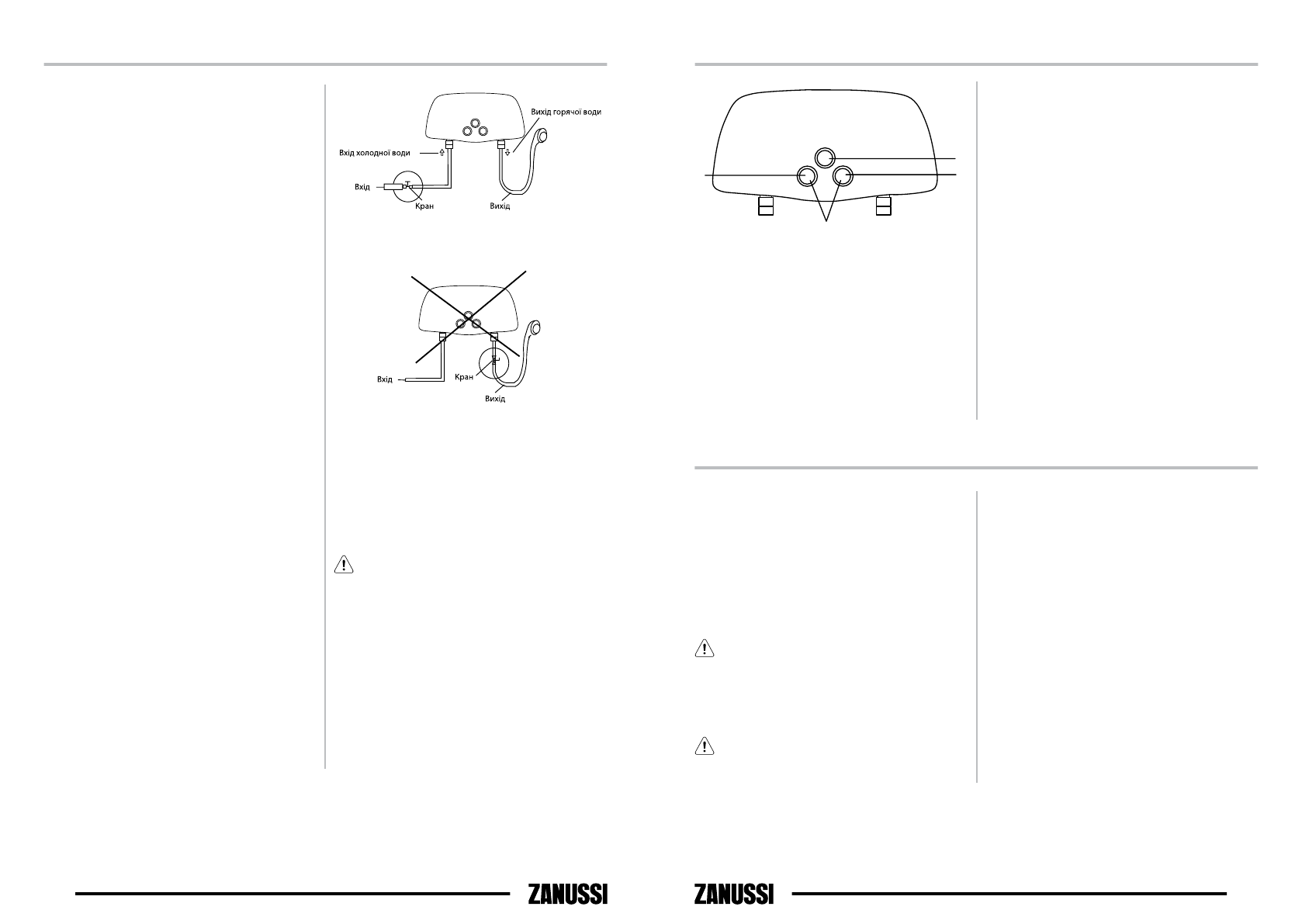

Мал. 1. Правильно

Мал. 2. Неправильно

Підключення електроенергії

Водонагрівач повинен бути підключений до
електричної мережі змінного струму з напру-
гою 220 В трижильному електричному кабелі з
мінімальним перетином проведення 3 х 4 мм2
(мідь) з автоматом захисту на 30 А.

  Увага:

Потрібне обов'язкове електричне
заземлення!
Щоб уникнути утворення повітряних
пробок і виходу з ладу приладу, монтаж
приладу до стіни повинен проводитися
строго горизонтально!

Слід пам'ятати про збільшення перетину дроту,
якщо водонагрівач і сам електричний кабель
розташовані на термоізольованій стіні або стіні
що нагрівається.
Водонагрівач повинен бути підключений до
електричної мережі постійно (стаціонарним мето-
дом).

Встановлення проточного водонагрівача і
підключення електроживлення повинні про-
водитися спеціалізованою авторизованною
організацією або спеціалістами, які мають дозвіл
на проведення робіт з монтажу електричного
обладнання, з дотриманням вимог безпеки.
При порушенні вимог по установці і експлуатації
водонагрівача прилад гарантійному обслугову-
ванню не підлягає, а виробник відповідальності
не несе.
Прилад може бути встановлений в будь-якому
місці за умови, що температура в приміщенні не
буде нижче 0 °С.

Підключення до водопроводу

Проточний водонагрівач слід підключати до
водопровідної мережі з тиском води від 0,07 до
0,6 МПа. Прилад можна забезпечувати водою з
резервуара, рівень води в якому повинен бути не
менше, ніж на 4 метри вище рівня водонагрівача.
При подачі води з резервуара споживач
зобов'язаний контролювати рівень води в
резервуарі самостійно. При зниженні рівня води
до мінімального водонагрівач необхідно вимкну-
ти і наповнити резервуар водою.
У випадку, якщо у водонагрівач надходить
вода безпосередньо з свердловин, колодязів
або водонапірних башт, для експлуатації
водонагрівача обов'язково потрібно використо-
вувати фільтр грубого очищення для надходить у
водонагрівач холодної води.
Фільтр грубої очистки можна придбати в
спеціалізованих магазинах.
Якщо фільтр грубого очищення не встановлений,
гарантія на виріб не поширюється.
Необхідно дотримуватися обов'язкова
вимога: кран, який перекриває подачу
холодної води, необхідно встановити перед
ї ї входом в водонагрівач. (Правильна уста-
новка водонагрівача показана на мал. 1).
Забороняється установка перекриває крана на
виході гарячої води з водонагрівача (мал. 2).
Забороняється будь-якої інший спосіб монтажу
водонагрівача.

•  Після відкрит тя крана і вк лючення нагріву,

необхідно почекати деякий час (близько 15
сек.) Для стабілізації температ ури води, що
нагрівається.
За допомогою к лавіші рег улювання
пот ужності на панелі керування можна рег у-
лювати пот ужність і температ уру нагріву
води:
кнопка «I» - для установки мінімальній
пот ужності нагріву;
кнопка «II» - для установки середньої
пот ужності нагріву;
коли натисну ті обидві кнопки «I» і «II» - обра-
ний режим максимальної пот ужності нагріву
«III».
Температ уру води на виході також можна
рег улювати за допомогою крана зменшення
або збільшення протоки. Зменшуючи прото-
ка, температ ура збільшується, і навпаки.

•  Для відк лючення водонагрівача потрібно

вимкну ти нагрів води за допомогою нати-
скання к лавіші ON / OFF на лицьовій панелі.
Тільки після цього закрийте кран подачі води
у водонагрівачі.

Монтаж водонагрівача

Правила експлуатаціїї

Принцип роботи водонагрівача

Вхідний потік води нагрівається під час
протікання через нагріва льний елемент ( ТНЕ )
усередині колби.
Температ ура води у водопровідній мережі
може коливатися протягом рок у (від 3 °С до
20 °С).
Взимк у д ля отримання комфортної температ у-
ри (близько 43 °С) проток у слід робити менше,
ніж влітк у.

  Увага:

Не рекомендуємо Вам встановлювати
максимальну потужність нагріву при
тиску холодної води на вході менше
0,4 МПа.

  Увага:

Не вмикайте водонагрівач, якщо вода в
ньому замерзла.

Проточний водонагрівач оснащений наст упни-
ми рег улюючими пристроями:

•  Нагріва льний елемент ( ТНЕ ) вк лючається

тільки при оптима льному тиск у води в
діапазоні від 0,07 до 0,6 МПа. Його автома-
тично контролює вбудований датчик тиск у.
Якщо тиск води на вході зниж ується нижче
норми (нижче 0,07 МПа), вбудований дат-
чик тиск у спрацює і відк лючить елек трик у
(нагрівання води).

•  Датчик температ ури вимкне елек тро-

живлення водонагрівача, якщо темпе-
рат ура води, що нагрівається на дмірно
підвищиться.
Після охолод ження за хисний термостат
автоматично повернеться в робоче поло-
ження і водонагрівач буде знову готовий до
експлуатаці ї.
