14

8.2.

Работа аппарата

8.2.1.

Функциональная схема аппарата приведена на рисунке

7.

8.2.2.

При начале протекания воды через узел водяной 2

0

с расходом не менее 2,5 л/мин штоком мембраны 25 открыва-

ется клапан газовый 30 и замыкаются контакты микровыключателя 1

1

, после чего блоком управления 1

2

начинают подаваться

импульсы тока высокого напряжения на свечу 1

8

и открывается клапан электромагнитный 15. Розжиг горелки

16

происходит от

искровых  разрядов  между  электродом  свечи  и  насадкой  секции  горелки.  Далее  работа  горелки  контролируется  датч иком  на-

личия пламени 1

7.

8.2.3.

Регулятором расхода воды

6

регулируется количество и температура воды, выходящей из аппарата: поворот регу-

лятора  против  часовой  стрелки  увеличивает  расход  и  снижает  температуру  воды;  поворот  регулятора  по  часовой  стрелке

уменьшает  расход  и  увеличивает  температуру  воды.  Положение  регулятора  также  определяет  расход  воды,  при  котором

происходит включение и выключение аппарата (см. п.

4.2.1).

8.2.4.

Регулятором расхода газа

4

регулируется количество газа, поступающего в горелку, для получения требуемой тем-

пературы воды при её установленном расходе: поворот регулятора против часовой стрелки увеличивает расход газа и темп е-

ратуру воды; поворот регулятора по часовой стрелке уменьшает расход газа и температуру воды.

8.2.5.

При прекращении протекания воды или при уменьшении её расхода до значения менее 2,5...6

л/мин (в зависимости

от положения регулятора расхода воды

6

) размыкаются контакты микровыключателя 1

1

и закрываются клапаны

 1

5 и 30. Го-

релка гаснет.

8.2.6.

Аппарат оснащен устройствами безопасности, обеспечивающими:



доступ газа к горелке только при наличии протока воды;



прекращение подачи газа в горелку при её погасании;



отключение аппарата при отсутствии тяги в дымоходе;



отключение аппарата при нагреве воды свыше 80 °С

;



отключение аппарата при прекращении электропитания

;



защита аппарата от давления в водяном контуре свыше 1000

кПа

.

1 -

газоотводящее устройство;

2-

термореле (датчик наличия тяги);

3-

термореле (датчик перегрева воды);

4-

регулятор расхода газа;

5-

узел водогазовый;

6 -

регулятор расхода воды;

7 -

штуцер выхода

горячей воды;

8 -

штуцер подвода газа;

9 -

штуцер подвода холодной воды;

10

–

клапан сброса избыточного давления

(пробка для слива воды);

11 -

микровыключатель (датчик протока воды);

12

–

электронный блок управления

;

13 -

датчик температуры воды;

14

–

штуцер замера давления газа;

15 -

клапан электромагнитный;

16 -

горелка;

17 -

датчик наличия пламени;

18

–

свеча

розжига

;

19 -

теплообменник;

20

–

узел водяной

;

21

–

батарейный отсек;

22

–

водяной фильтр;

23

–

дисплей;

24

–

ограничитель расхода воды;

25

–

мембрана;

26

–

штуцер вентури;

27

–

выход воды на теплообменник;

28

–

узел газовый;

29

–

фильтр газовый;

30

–

клапан газовый;

31

–

выход газа на горелку

.

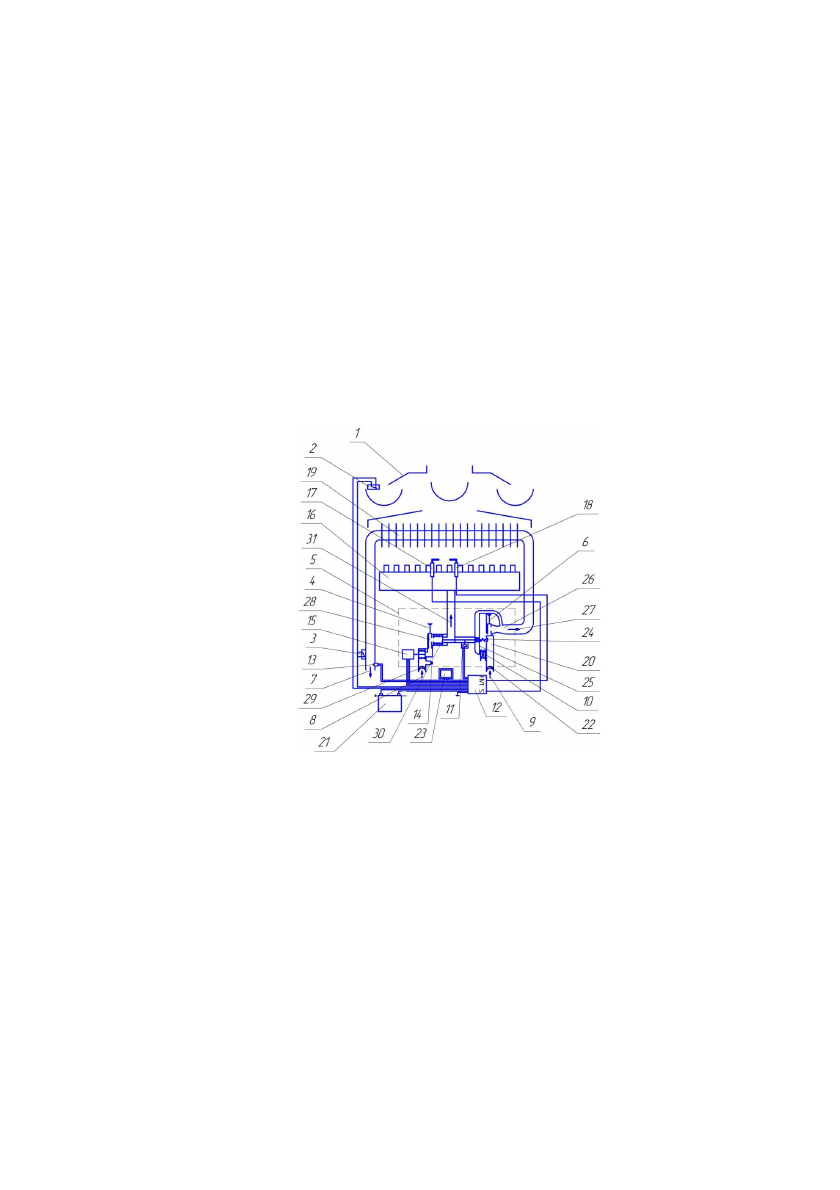

Рисунок

7

. Функциональная схема аппаратов
