13
8.
УСТРОЙСТВО И УПРАВЛЕНИЕ РАБОТОЙ АППАРАТА
8.1.
Устройство аппарата
8.1.1.
Аппарат настенного типа «
VilTerm S10
»
,
«
VilTerm S11
»
,
«
VilTerm S13
»
(рис.
1
) имеет прямоугольную форму, обра-
зуемую съемной облицовкой
2
. На лицевой стороне облицовки расположены: ручка регулировки расхода воды
6,
ручка регу-
лировки расхода газа
4
, дисплей температуры воды
5
и смотровое окно
3
для наблюдения за пламенем горелки.
8.1
.2. Назначение основных узлов и составных частей аппарата (рис.
6):
узел водогазовый
5
предназначен для управления подачей газа в горелку, регулировки расхода воды и состоит из уз-
лов водяного и газового (конструкция узла обеспечивает доступ газа к горелке только при наличии протока воды);
горелка
16
предназначена для создания и подачи к месту горения воздушно
-
газовой смеси;
газоотводящее устройство
1
предназначено для отвода продуктов сгорания в дымоход;
свеча 1
8
предназначена для создания искрового разряда для розжига горелки;
датчик наличия пламени 1
7
обеспечивает контроль работы горелки;
теплообменник 1
9
обеспечивает передачу получаемого
при сжигании газа тепла воде, протекающей по его трубам;
термореле
2
(датчик наличия тяги) предназначено для отключения аппарата в случае отсутствия тяги в дымоходе или
при разрежении в нём менее
2,0
Па и представляет собой устройство для размыкания электрической цепи при
достижении определённой температуры. Термореле имеет нормально замкнутые контакты с температурой
размыкания
90
С (для аппаратов
VilTerm S10, S11
) и
110
С
(для аппарата
VilTerm S13),
погрешность ±
5
°C, время
срабатывания не более 2
-
х минут;
датчик температуры воды 1
3
предназначен для определения температуры воды на выходе из аппарата;
термореле
3
(датчик перегрева воды) предназначено для отключения аппарата при нагреве воды
свыше
80°С
;
пробка
1
0 служит для слива воды из водяного контура аппарата для предотвращения её замерзания; встроенный в
пробку предохранительный клапан предназначен для защиты водяного контура аппарата от повышенного давления
.

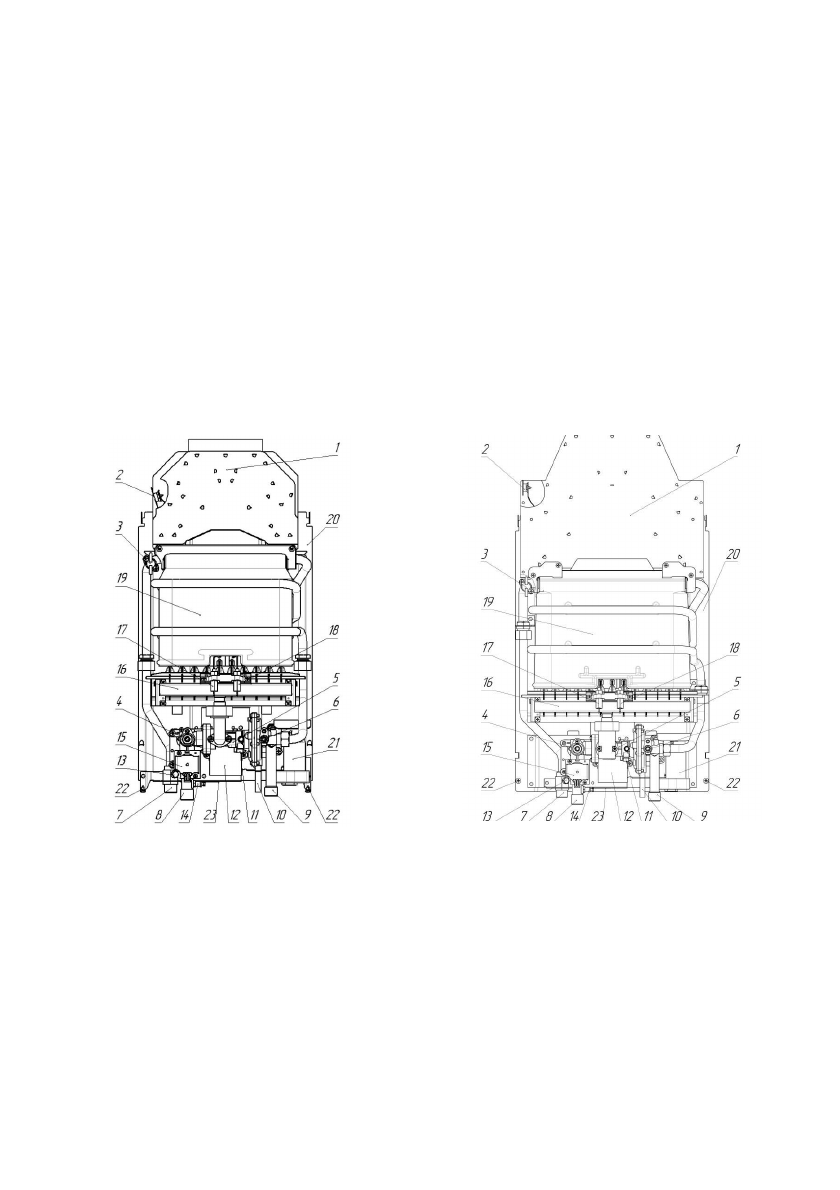

а
) VilTerm S10, VilTerm S11
б
) VilTerm S13
1 -
газоотводящее устройство;
2-
термореле (датчик наличия тяги);
3-
термореле (датчик перегрева воды);
4-
регулятор расхода газа;
5-
узел водогазовый;
6 -
регулятор расхода воды;
7 -
штуцер выхода
горячей воды;
8 -
штуцер подвода газа;
9 -
штуцер подвода холодной воды;
10
–
клапан сброса
избыточного давления
(пробка для слива воды);
11 -
микровыключатель (датчик протока воды);
12
–
электронный блок управления
;
13 -
датчик температуры воды;
14
–
штуцер замера давления газа;
15 -
клапан электромагнитный;
16 -
горелка;
17 -
датчик наличия пламени;
18
–
свеча
розжига
;
19 -
теплообменник;
20 -
задняя стенка;
21
–
батарейный отсек;
22 -
винты крепления облицовки
;
23
–
табличка.
Рисунок
6
. Вид
аппарата
без
облицовки
