18

Не используйте вентиляционные каналы для удаления продуктов сгорания.

Вытяжная  труба  должна  быть  кратчайшим  образом  подсоединена  к  дымоходу

(максимально допустимое удаление трубы отработанных газов от дымохода – 2 м).

Вытяжная труба должна иметь небольшой уклон (2 ) вверх по направлению к мес-

ту стыковки с дымоходом.

Вытяжная труба должна иметь внутренний диаметр не менее 110 мм.
Для надежного отвода продуктов сгорания минимальная длина вертикального уча-

стка дымохода должна быть не менее 500 мм.

Соединение аппарата с газоотводящей трубой должно быть герметичным, рис 5.
3.6.2

Вариант подсоединения вытяжной трубы показаны на рис. 5

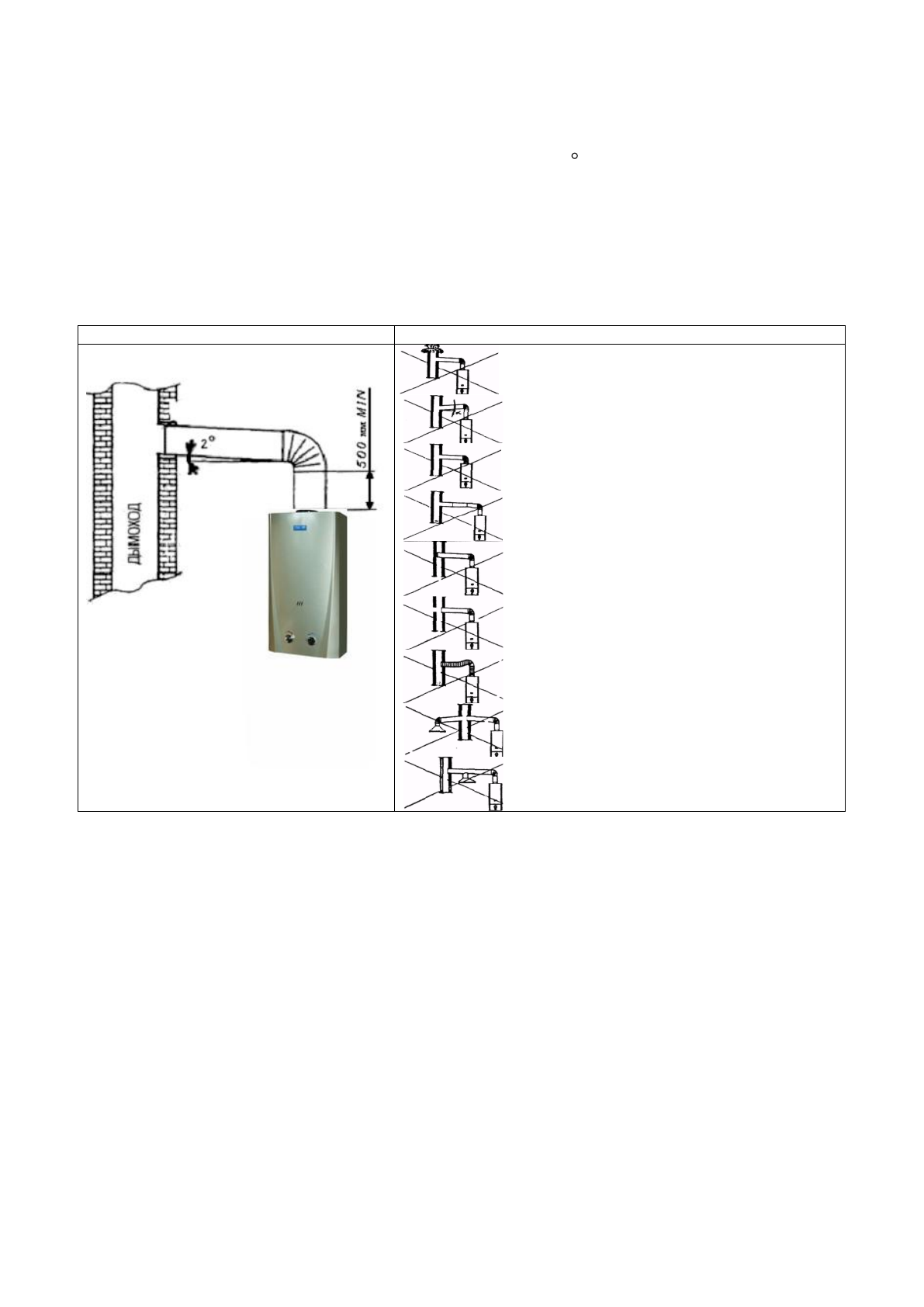

Рис. 5  Подсоединение вытяжной трубы к аппарату

3.7

Установка водонагревателя JSD11-N (без подсоединения к ды-

моходу)

3.7.1

Аппарат  должен  устанавливаться  в  кухнях  или  других  нежилых  помещениях

с хорошей вентиляцией в соответствии с проектом газификации.

3.7.2

При  размещении  аппарата  в  кухне  совместно  с  газовой  плитой  помещение

кухни должно отвечать следующим требованиям:

а) высота не менее 2,2 м;
б) кухня должна иметь окно с форточкой (фрамугой), вытяжной вентиляционный

канал и осевой вентилятор в верхней части окна или наружной стены;

в)  осевой  вентилятор  разрешается  не  устанавливать  при  наличии  в  помещении

кухни  дополнительного  вытяжного  канала  или  обособленного  дымохода,
обеспечивающего удаление воздуха не менее 90 м

3

/ч;

г) для притока воздуха следует предусматривать в нижней части двери кухни ре-

шетку или зазор между дверью и полом сечением не менее 0,03 м

2

.

Правильно

Неправильно

Дымоход  блокирован  по  той  или  иной  при-
чине.

Вытяжная  труба  имеет  уклон  вниз,  вместо

того, чтобы иметь уклон вверх.

Отсутствует  вертикальный  участок  вытяжной

трубы длиной в 500 мм

Длина  горизонтального  участка  вытяжной

трубы превышает 2 метра

Конец  вытяжной  трубы  слишком  близок  к

противоположной стене.

Имеется  отверстие  па  наружной  стороне

дымохода напротив точки соединения.

Гибкая  соединительная  труба  не  лежит  на
прямой линии и наклонена вниз.

Другое устройство подсоединено к дымоходу.

Два  устройства  имеют  одно  подсоедине-

ние к дымоходу
