16
Руководство по монтажу
atmoMAG
1

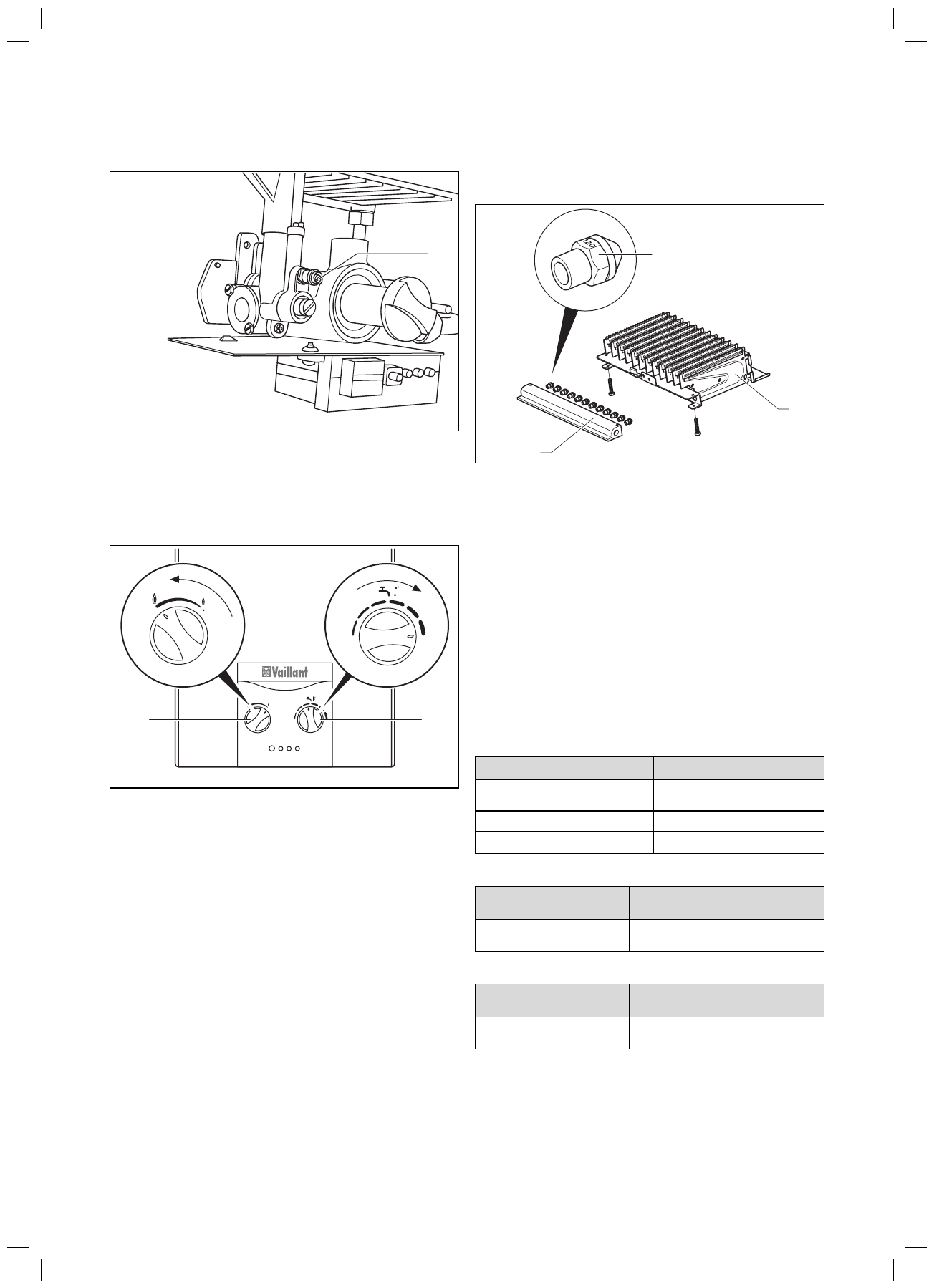

Рис. 6.6 Штуцер для измерения давления на соплах, тип GRX
• Отпустите уплотняющий винт из штуцера для измерения
давления на соплах (
1
).
• Присоедините U-образный манометр (с разрешением не
хуже 0,1 мбар).
1
10
Рис. 6.7 Настройка максимальной температуры и мощности
• Включите устройство, как описано в руководстве по
эксплуатации, и установите терморегулятор (
1
) на
максимальную температуру, вращая его вправо.
• Поверните регулятор мощности (
10
) влево в положение
максимальной мощности.
• Полностью откройте кран горячей воды. При этом должен
протекать номинальный расход воды, см. раздел 10
«Технические данные».
• Определите требуемое давление на соплах в мбар по
таблице 6.4 «Давление в горелке».
• Сравните измеренное давление с табличным значением.
Допускаются отклонения
±
10 %.
• Выключите устройство.
• Снимите U-образный манометр.
• Затяните уплотняющий винт штуцера для измерения давления
на соплах.
• Проверьте герметичность уплотняющего винта.
Если отклонения превышают указанные предельные значения:
1
2
3
Рис. 6.8 Маркировка сопла
Пояснения к рис. 6.8
1 Сопло
горелки
2 Горелка
3 Коллектор
• Проверьте, используются ли правильные сопла, см. табл. 10.2
«Параметры настройки в зависимости от вида газа». Для этого
сравните маркировку на установленных соплах с данными
в таблице в разделе 10 «Технические данные». Возможно, что
для этого Вам придется демонтировать горелку, см. раздел 7.2
«Очистка горелки».
• Если сопла не являются причиной отклонения, обратитесь
в гарантийно-консультационную службу. Запрещается вводить
устройство в эксплуатацию.
• Выключите устройство.
6.2
Таблицы настройки газовой арматуры
Исполнение устройства для:
Природный газ
Обозначение на шильдике
2H
G 20 – 13 mbar
Заводская настройка
G 20
Маркировка сопел горелки
145
Табл. 6.2 Заводская настройка газовой арматуры
Группа газов
Расход газа при номинальной
тепловой нагрузке в л/мин
Природный газ 2H
G 20
49,6
Табл. 6.3 Расход газа
Группа газов
Давление на соплах при
номинальной тепловой нагрузке, мбар
Природный газ 2H
G 20
5,9
Табл. 6.4 Давление на соплах
6 Ввод в эксплуатацию
