i

nstant water heater

7.

WATER HEATER CONTROL

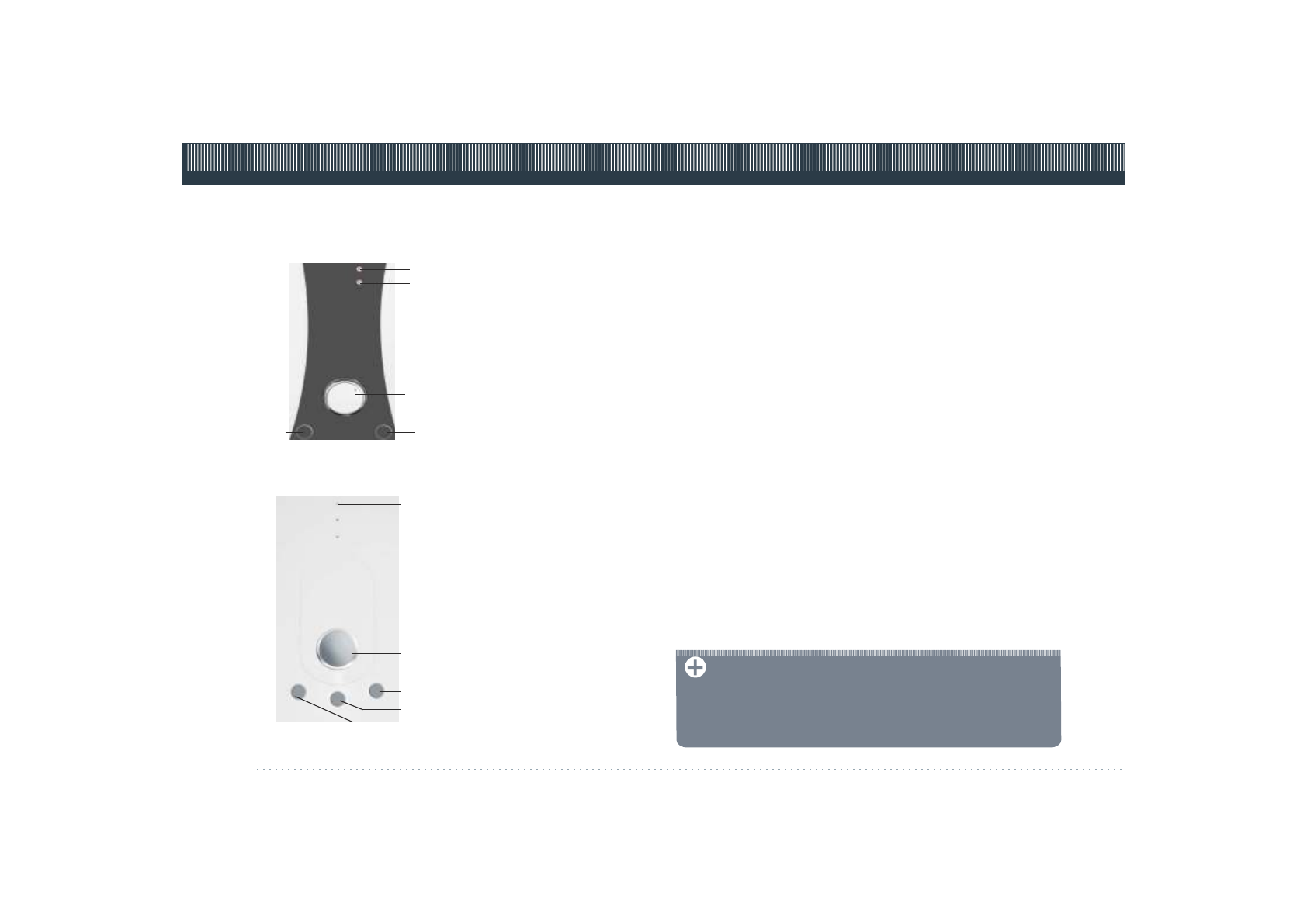

Control panel
WHN-4 OS, WHN-5 OS models

1.  TEST  button

This button is used to test the appliance for

current leakage.

2.  RESET  button

This  button  is  used  to  reset  testing  of  the

appliance for current leakage.

3. Power control knob

It  is  used  for  adjustment  of  water  heating

power.

4.  POWER  indicator

This indicator lights up during water heating.

5.  ELECTRICITY CHECK  indicator

This  indicator  lights  up  upon  availability  of

power supply.

5
4

3

2

1

Fig

. 7

WHP

-4

OS

,

WHP

-5

OS models

Fig

. 8

1.  TEST  button

This  button  is  used  to  test  the  appliance  for
current leakage.

2.  RESET  button

This  button  is  used  to  reset  testing  of  the
appliance for current leakage.

3.  ON/OFF  button

This button is used to switch on the appliance

4. Power control knob

It is used for adjustment of water heating power.

5.  POWER  indicator

This indicator lights up during water heating.

6.  E-SAFE  indicator

This  indicator  lights  up  upon  availability  of
power supply.

7.  EARTH  indicator

This  indicator  lights  up  upon  availability  of
grounding.

7
6
5

4

3
2

1

Water heater operation

1. Before first start or after a long idle period of the water heater, fill it with
water opening the cold water feed shutoff valve and make sure that cold
water  steadily  flows  from  the  spout  at  the  consumption  point.This  indi-
cates that the appliance is filled with water.
2. Switch on power supply. The appliance of WHN series will make a self-
test for 2 sec and, if there is no current leakage, the ELECTRICITY CHECK
indicator will light up on the control panel.For the appliance of WHP series,
push the ON/OFF button. The appliance will make a self-test for 2 sec and,
if there is no current leakage, the E-SAFE and EARTH indicators will light up
on the control panel.
3. Turn the power control knob (Figs. 7, 8) clockwise. The POWER indicator
will light up (provided that water flow rate exceeds 2.4 L/min) and the wa-
ter heater will start water heating.
4. To  check  the  water  heater  for  current  leakage,  push  the TEST  button,
when  the  water  heater  is  working  in  the  normal  operation  mode.  The
ELECTRICITY CHECK and POWER indicators will extinguish (for WHN se-
ries)  or  E-SAFE,  EARTH,  and  POWER  indicators  will  extinguish  (for  WHP
series) and heating will be stopped.Push the RESET button to cancel the
check. The indicators will light up and the appliance will return to the oper-
ation mode.If there is current leakage in the appliance circuit, pushing the
RESET button will not cancel the leakage test and the indicators will not
light up. This means that the water heater has problems and it cannot be
used.During  the  current  leakage  test, when  the  water heater is  working
normally,  if  leakage  current  exceeds  the  defined  value  in  range  from
7.5mA  to  15mA,  the  indicators  will  not  light  up  and  water  will  not  be
heated.The appliance can be used only after elimination of current leak-
age.
5. For adjustment of hot water temperature, you can use the valve at the
inlet connection (cold water inlet) or safety valve.When you decrease inlet
flow  rate  of  water,  you  increase  outlet  temperature  of  water  and  vice
versa.To  change  water temperature,  you  can  also  use  the  power  control
knob (Figs. 7, 8).

NOTE:

Inlet water is heated, when it flows through the heating element
inside the vessel.Water temperature in the water mains may fluc-
tuate throughout the year from 3°C to 20°C.
To obtain the optimum water temperature, water flow in winter
shall be made lower than in summer.
