www.timberk.com • проточный водонагреватель

18

Подключение к электрической сети

Следует помнить об увеличении сечения провода, если водонагрева-

тель и сам электрический кабель расположены на термоизолирован-

ной или нагревающейся стене.
Водонагреватель должен быть подключен к электрической сети ста-

ционарно (кроме серии WHEL-3).
Установить внешний автомат защиты электрической цепи (16/25/30А

в зависимости от серии водонагревателя).
Ввести электрический кабель в водонагреватель.
Закрепить оголенные концы электрического кабеля в разъемную ко-

лодку, жестко притянув их винтами, и в строгом соответствии с нане-

сенной на ней маркировкой, (см. Рис.З )
Проверить плотность соединения всех внутренних электрических

контактов, включая съемные контактные группы и болтовое контакт-

ное соединение на нагревательных элементах. При наличии осла-

бленных мест необходимо выполнить их закрепление и затяжку.
Подсоединить электрический кабель стационарным методом (кроме

серии WHEL-3) к источнику электропитания 220В, переменного тока с

применением автомата защиты (на 16/25/30А в зависимости от серии

водонагревателя) с обязательным электрическим заземлением.
Установить корпус водонагревателя и закрутить три крепежных вин-

та.
Включить электропитание 220В переменного тока и проверить ра-

ботоспособность водонагревателя практическим методом во всех

режимах работы.

Эксплуатация водонагревателя.

- Следует подвести воду к водонагревателю и включить электриче-

ское питание.
- Поток воды контролируется смесителем на входе воды в водона-

греватель. Запрещено устанавливать смеситель и/или перекрывать

подачу воды на её выходе из водонагревателя.

ВНИМАНИЕ!

Для обеспечения надежной работы и безопас-

ной эксплуатации водонагревателя перед первым

включением проверьте правильность его подсое-

динения к электрической сети переменного тока

~220 В. Подключаемый водонагреватель должен

быть надежно соединен с заземляющим контуром

вашей электрической сети.

7. УПРАВЛЕНИЕ ВОДОНАГЕВАТЕЛЕМ

Панель управления
Серия WHEL–3… (рис. 4)

Серия WHEL-6… / WHEL-7… (рис. 5) - три режима мощности (LOW,

MEDIUM, HIGH)

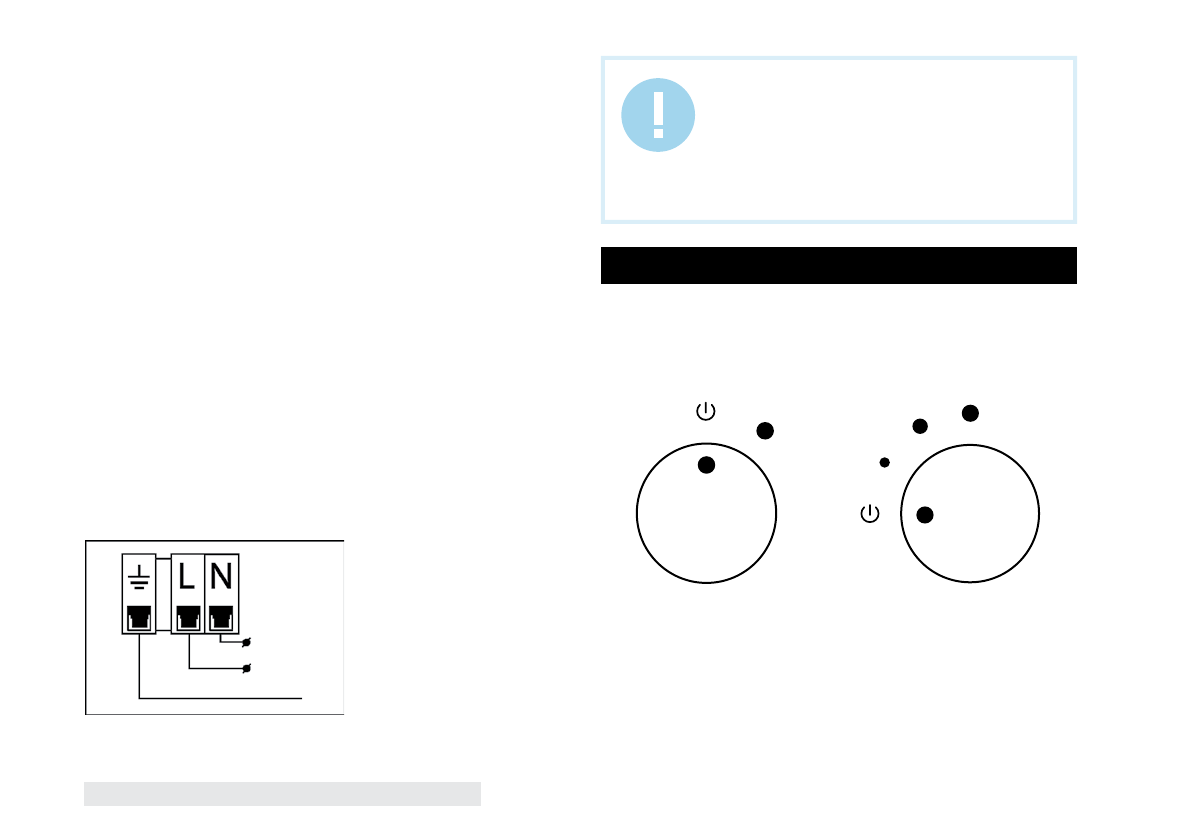

Рис. 3

Рис. 4

Рис. 5

~220B

к контуру заземления
