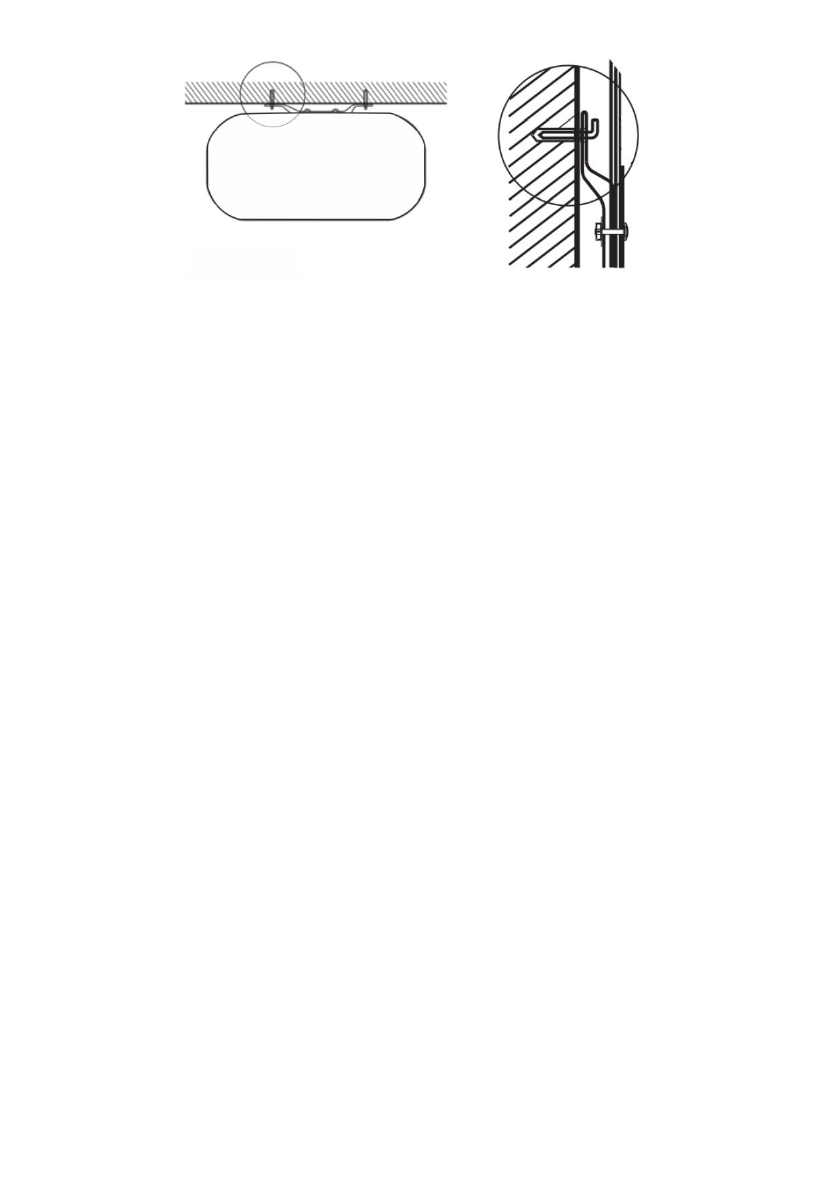

Fig 3                                       Fig 4

Once  you  have  selected  the  proper  site  for  the  water  heater,  determine  the  spots  for
the  anchor  bolt  holes  with  hooks  (according  to  the  specifications  of  the  product  you
have acquired).  Drill two holes  of appropriate  depth  in the  wall using a  drill  bit  with  the
diameter  corresponding  to  the  anchor  bolts  supplied  with  the  water  heater.  Insert  the
bolts into the holes and tighten the bolt nuts firmly by  turning the bolt hooks clockwise,
then hang the water heater on the anchor bolt hooks (see Fig. 3,4).

Connecting to the water main

1. The water heater  must be connected to the  water  main with a minimum pressure  of
0.1 MPa and a maximum pressure of 0.7 MPa.


NOTE!

The  water  heater  is  a  product,  in  which  water  pressure  corresponds  to  water  pressure
in  the  water  main.  If  water  pressure  in  the  water  main  exceeds  0.7  MPa,  a  pressure-
reducing  valve  must  be  installed  before  the  heater  to  ensure  that  water  pressure  does
not exceed 0.7 MPa.

2.  To  connect  the  water  heater  to  the  water  main,  12  mm  (G1/2)  diameter  pipes  are
used.

3.  Use  rubber  seal  gaskets  on  the  threaded  ends  of  the  pipes  in  order  to  prevent
leakage when connecting the pipes.

4.  Screw  the  safety  relief  valve  on  the  inlet  nozzle,  which  is  marked  in  blue  and  has  a
water  flow  direction  arrow  in  such  a  way  that  that  the  water  flow  coincides  with  the
direction  of  the  arrow  on  the  valve  body.  Put  the  water  drainage  tube*  (water  may
appear  during  heating)  on  the  pressure  relief  port  of  the  safety  relief  valve  to  allow
water  drainage  into  the  sewer  (see  Fig.  6)  (the  tube  must  be  directed  downwards  and
must not be bent).

5. Connect the heater with the mounted valve to the water main and install the shut-off
valve at the water inlet point.
