www.timberk.com • электрический накопительный водонагреватель

17

Подключение к водопроводной магистрали

1. Нагреватель подключается к водопроводной сети с давлением ми-

нимум 0,1 МПа, максимум 0,75 МПа

2. Для подключения водонагревателя к водопроводу применяются тру-

бы диаметром G1/2.
3. Для предотвращения протечки при подсоединении труб используйте

резиновые уплотнительные прокладки на резьбовых окончаниях труб.
4. На входной патрубок обозначенный голубым цветом и стрелкой

направления течения воды накрутите предохранительный клапан так,

чтобы течение воды совпадало с направлением стрелки на корпусе

клапана. На отверстие сброса давления предо-хранительного клапана

(см. рис. 9) оденьте дренажную трубку для отвода воды (возможно по-

явление при нагревании) в канализацию.

ПРИМЕЧАНИЕ:

Пожалуйста, для установки водонагревателя ис-

пользуйте принадлежности, предоставленные

производителем. Электрический водонагреватель

нельзя крепить на стене до того, как вы убеди-

тесь, что монтажная планка установлена надёжно

и прочно. В противном случае электрический во-

донагреватель может упасть со стены, что может

привести к его повреждению и даже к серьёзным

происшествиям с причинением вреда здоровью и

получением травм.

ПРИМЕЧАНИЕ:

В местах или на стене, куда может попасть вода,

высота установки электрической розетки должна

быть не менее 1,8 м.

ПРИМЕЧАНИЕ:

Между предохранительным клапаном и входным

патрубком нельзя монтировать дополнительные

приспособления, например, отсечной кран.

ПРИМЕЧАНИЕ:

Водонагреватель является прибором, действу-

ющим таким образом, что давление воды в во-

донагревателе, соответствует давлению воды в

водопроводной магистрали. Если в магистрали

давление превышает 0,75 МПа, то следует смонти-

ровать перед водонагревателем редуктор давле-

ния, чтобы давление не превышало 0,75 МПа.

Монтаж водонагревателя

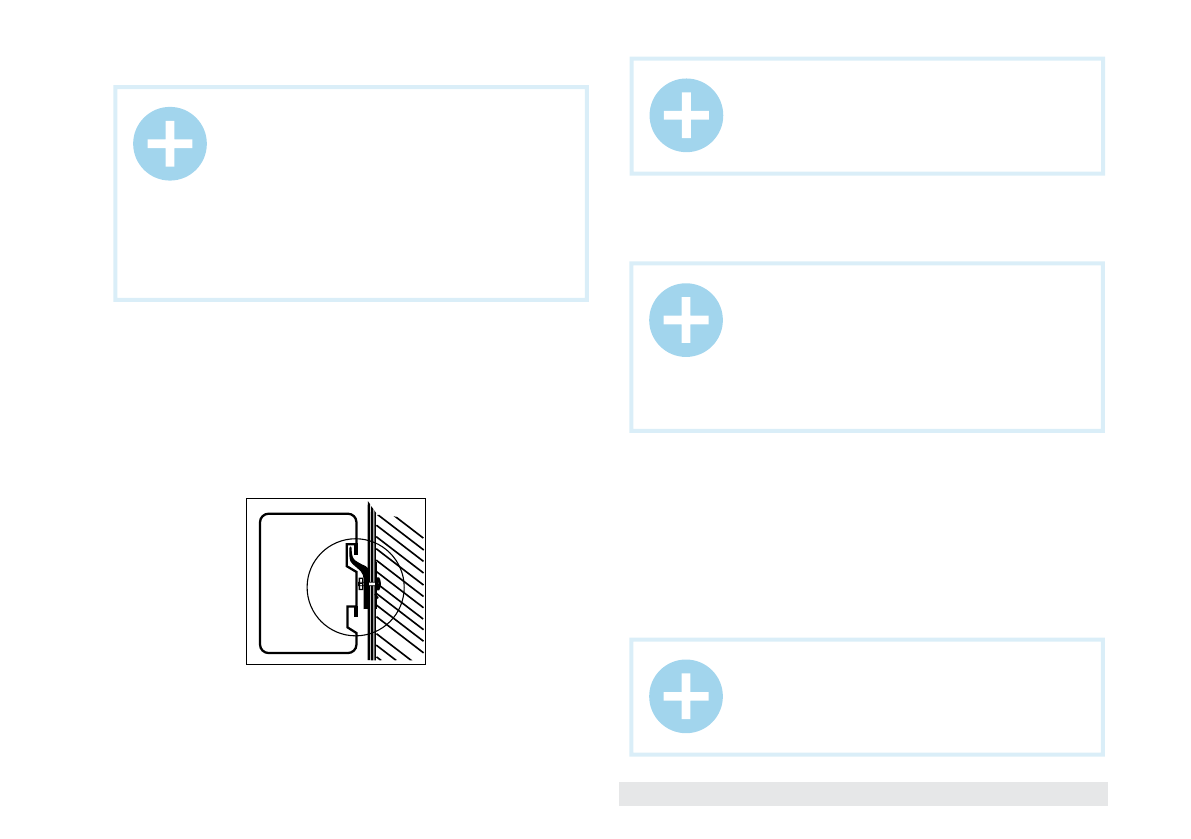

Рис. 7

1. После того как вы выбрали правильное место установки водона-

гревателя, определите точки для отверстий для крепления монтаж-

ной планки, приложив её к стене. Просверлите в стене отверстия

соответствующей глубины с использованием сверла, подходящего по

размеру под крепежные винты. После чего, с помощью крепежных

винтов закрепите монтажную планку на стене и подвесьте на неё во-

донагреватель (рис. 7)
2. Прикрепите сетевую розетку в стене. Требования к розетке следу-

ющие: ~220 V/10A, однофазная, трехпроводная. Рекомендуется раз-

местить розетку с правой стороны выше водонагревателя.
