www.timberk.com • электрический накопительный водонагреватель

16

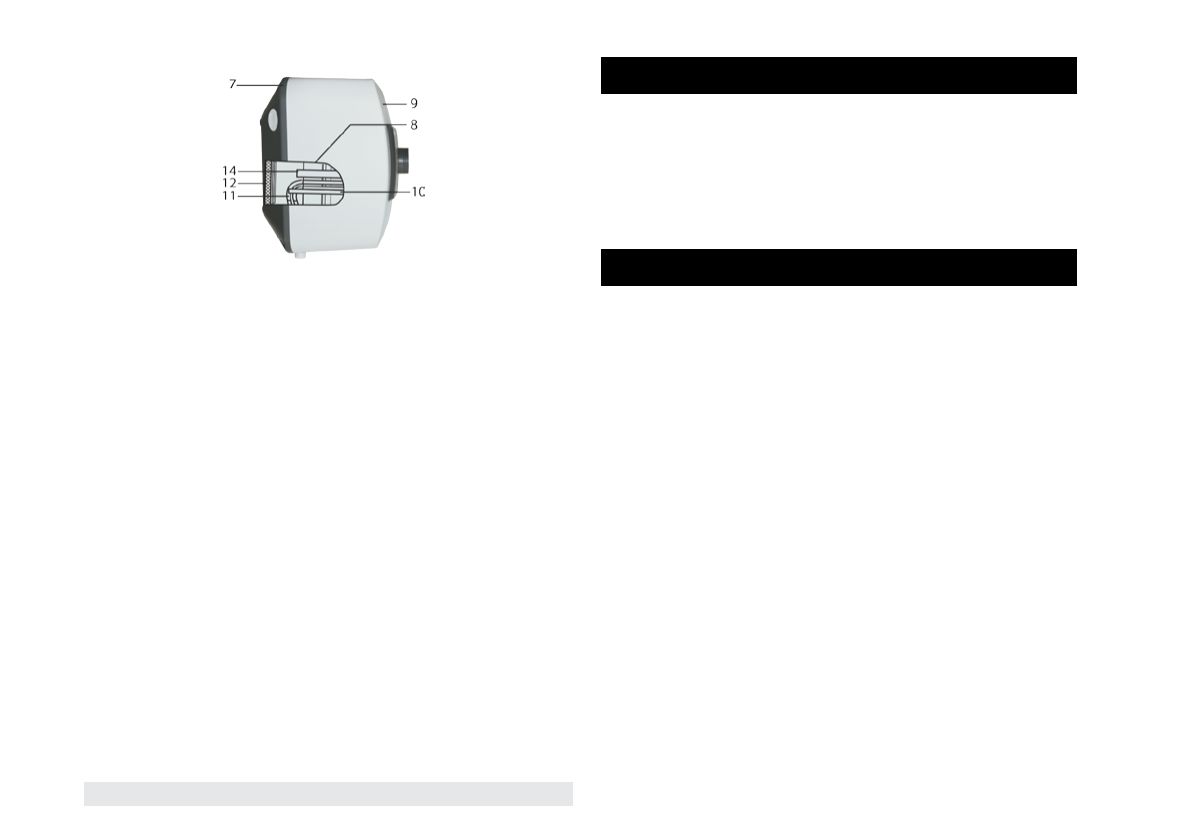

Рис. 6

1. Сетевой шнур
2. Ручка терморегулятора
3. Входной патрубок*
4. Выходной патрубок *
5. Индикаторная лампочка «HEATING»
6. Накладка лицевой панели
7. Задняя панель
8. Внутренний резервуар
9. Лицевая панель
10. Трубка термостата
11. Нагревательный элемент
12. Теплоизоляция
13. Паз для подвеса водонагревателя
14. Магниевый анод

* Для моделей SWH SE1 10 VU, SWH SE1 15 VU и SWH SE1 30 VU требуется верхнее
подключение входа и выхода воды и патрубки распологаются в верхней части водо-
нагревателя.

6. КОМПЛЕКТ ПОСТАВКИ

7. УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ

1. Накопительный водонагреватель – 1 шт.
2. Предохранительный клапан – 1 шт.
3. Монтажная планка для подвеса водонагревателя - 1 шт.
4. Руководство по эксплуатации – 1 шт.
5. Гарантийный талон – 1 шт.
6. Упаковка – 1 шт.

Местоположение

1. Нагреватель с нижним подключением

серии SWH SE1 VO

 можно

устанавливать над умывальником, кухонной раковиной или в другом

месте, где он не будет мешать, при этом входной и выходной патрубки

должны располагаться в нижней части прибора.
Нагреватель с верхним подключением

серии SWH SE1 VU

 можно

устанавливать под умывальником, кухонной раковиной или в другом

месте, где он не будет мешать, при этом входной и выходной патрубки

должны располагаться в верхней части прибора.
2. Электрический водонагреватель следует устанавливать на прочной

стене.
3. Стена, на которой устанавливается электрический водонагрева-

тель, должна выдерживать, как минимум, двойной вес водонагрева-

теля, полностью заполненного водой, на стене должны отсутствовать

трещины и другие повреждения. В противном случае необходимо

принять меры для усиления крепления или установить водонагрева-

тель на специальной опоре.
4. Если ванная комната слишком маленькая, водонагреватель можно

установить в другом месте, закрытом от прямого солнечного света и

недоступном для попадания влаги. Однако для снижения потерь теп-

ла в трубопроводах место установки водонагревателя должно нахо-

диться как можно ближе к месту использования горячей воды.
