www.timberk.com • электрический накопительный водонагреватель

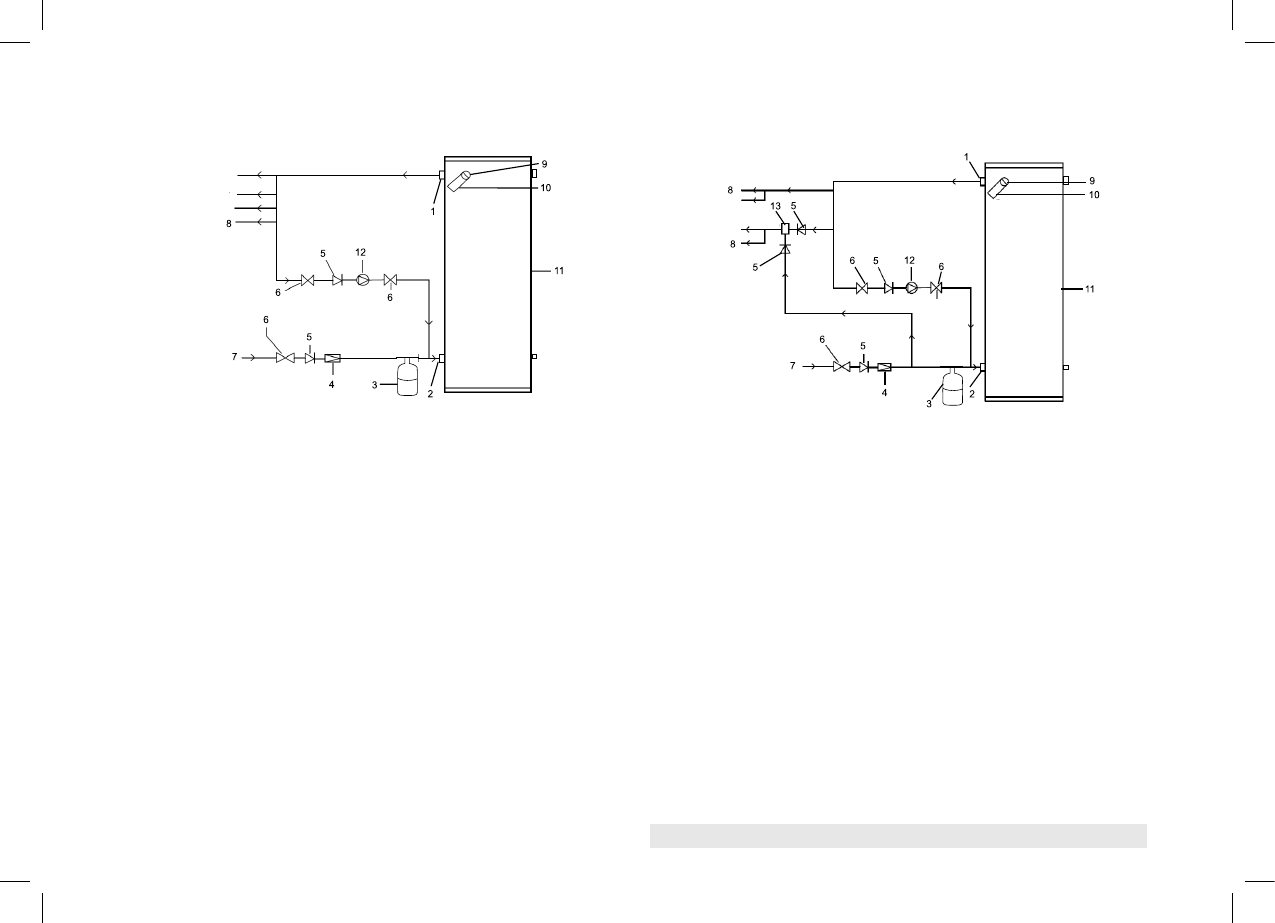

Рис. 4

1. Выходной патрубок
2. Входной патрубок
3. Расширительный бак ГВС
4. Редуктор давления
5. Обратный клапан
6. Запорный кран
7. Водопроводная магистраль
8. Потребители
9. Комбинированный предохранительный клапан давления и темпера-

туры
10. Дренажный слив воды
11. Водонагреватель
12. Рециркуляционный насос

туры
10. Дренажный слив воды
11. Водонагреватель
12. Рециркуляционный насос
13. Трёхходовой кран

Подключение водонагревателя с рециркуляцией воды без контро-

ля температуры к водопроводной магистрали представлено на

рисунке 4.

Подключение водонагревателя с рециркуляцией воды с контро-

лем температуры к водопроводной магистрали представлено на

рисунке 5.

Рис. 5
