6

www.timberk.com • электрический накопительный водонагреватель

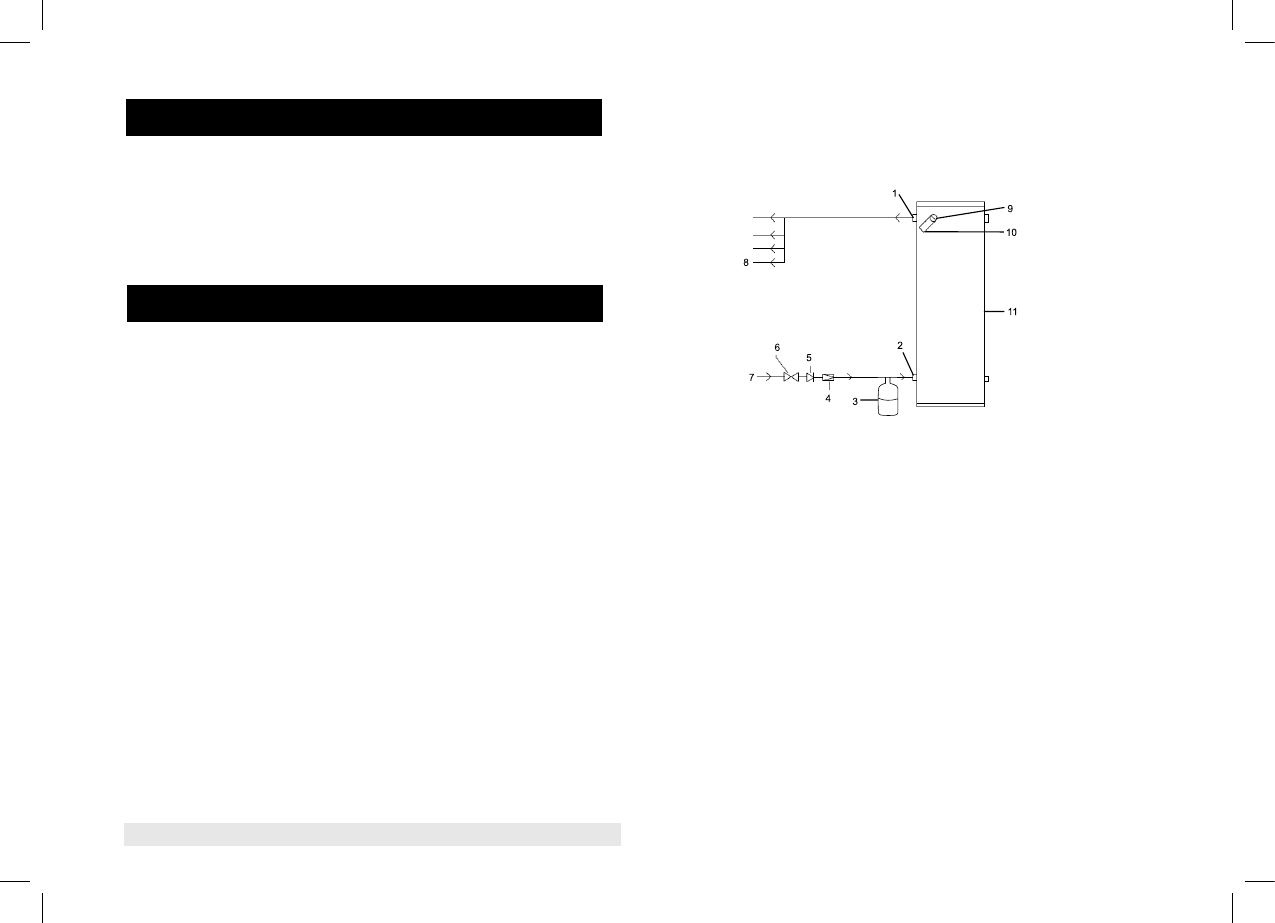

Рис. 3

6.  КОМПЛЕКТ ПОСТАВКИ

1. Водонагреватель - 1 шт.
2. Комбинированный предохранительный клапан давления и темпера-

туры - 1 шт.
3. Руководство по эксплуатации -1 шт.
4. Гарантийный талон - 1 шт.
5. Упаковка - 1 шт.

7. МЕСТОПОЛОЖЕНИЕ

1. Водонагреватель должен быть установлен согласно местным нор-

мам и правилам
2. Водонагреватель предназначен для напольного монтажа, поэтому

его  следует устанавливать  вертикально на ровном  полу.
3. Для снижения потерь тепла в трубопроводах место установки во-

донагревателя  должно  находиться  как  можно  ближе  к    местам  ис-

пользования воды.
При  установке  водонагревателя,  если  расстояние  между  водона-

гревателем  и  потребителями  является  значительным,  может  быть

использована  схема  подключения  к  водопроводной  магистрали  с

рециркуляцией воды и контролем температуры, что позволит свести

к минимуму время ожидания для доставки горячей воды (см. рис. 5).
4.  При  установке  водонагревателя    должно  быть  предусмотрено

свободное пространство для быстрого доступа к комбинированному

предохранительному  клапану  давления  и  температуры,  магниевому

аноду, термоограничителю, термостату и нагревательному элементу.
5. Водонагреватель должен быть установлен на бетонный пол толщи-

ной не менее 50 мм или на пол из досок лиственных пород  толщиной

не менее 25 мм.
6. В местах, где может произойти материальный ущерб в результате

утечки воды, водонагреватель должен быть установлен на специаль-

ный лоток со сливом в дренажную систему.
7.  Водонагреватель  не  следует  устанавливать  на  мокрую  поверх-

ность.

1. Выходной патрубок
2. Входной патрубок
3. Расширительный бак ГВС
4. Редуктор давления
5. Обратный клапан
6. Запорный кран
7. Водопроводная магистраль
8. Потребители
9.  Комбинированный  предохранительный  клапан  давления  и  темпе-

ратуры
10. Дренажный слив воды
11. Водонагреватель

Варианты подключения водонагревателя к водопроводной ма-

гистрали

Стандартное  подключение  водонагревателя  к  водопроводной

магистрали представлено на рисунке 3.
