6.  КОМПЛЕКТ ПОСТАВКИ

7. УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ

1. Водонагреватель - 1 шт.
2. Анкерный болт - 2 шт.
3. Крепежная планка - 1 шт.
4. Предохранительный клапан - 1 шт.
5. Сливная трубка -1 шт.
6. Руководство по эксплуатации с гарантийным талоном -1 шт.
7. Упаковка - 1 шт.

Местоположение

1. Электрический водонагреватель следует устанавливать на проч-

ной стене.
2. Стена,  на  которой  устанавливается  электрический  водонагрева-

тель, должна выдерживать, как минимум, двойной вес водонагрева-

теля, полностью заполненного водой, на стене должны отсутствовать

трещины и другие повреждения. В противном случае необходимо при-

нять меры для усиления крепления или установить водонагреватель на

специальной опоре.
3. Если ванная комната слишком маленькая, водонагреватель можно

установить в другом месте, закрытом от прямого солнечного света и

недоступном для попадания влаги. Однако для снижения потерь тепла

в трубопроводах место установки водонагревателя должно находиться

как можно ближе к месту использования горячей воды.
Водонагреватель серии SWH RS1 возможно использовать в горизон-

тальном положении, при этом водяные патрубки должны располагать-

ся с левой стороны водонагревателя.
Примечание!
При использовании в горизонтальном положении вода из водонагре-

вателя полностью не сливается, поэтому для её полного слива водона-

греватель необходимо перевернуть вертикально

ВНИМАНИЕ!

Водонагреватель должен быть установлен на вер-

тикальную стену строго в том положении, как ука-

зано на рис. 3. Серия TIMBERK RS1, может быть

установлен как горизонтально, так и вертикально.

1 - Сетевой шнур с вилкой и УЗО**
2 - Выходной патрубок
3 - Кран регулировки потока горячей воды*
4 - Смеситель*
5 - Душевая насадка*
6 - Кран регулировки потока холодной воды*
7 - Сливная трубка
8 - Комбинированный предохранительный клапан

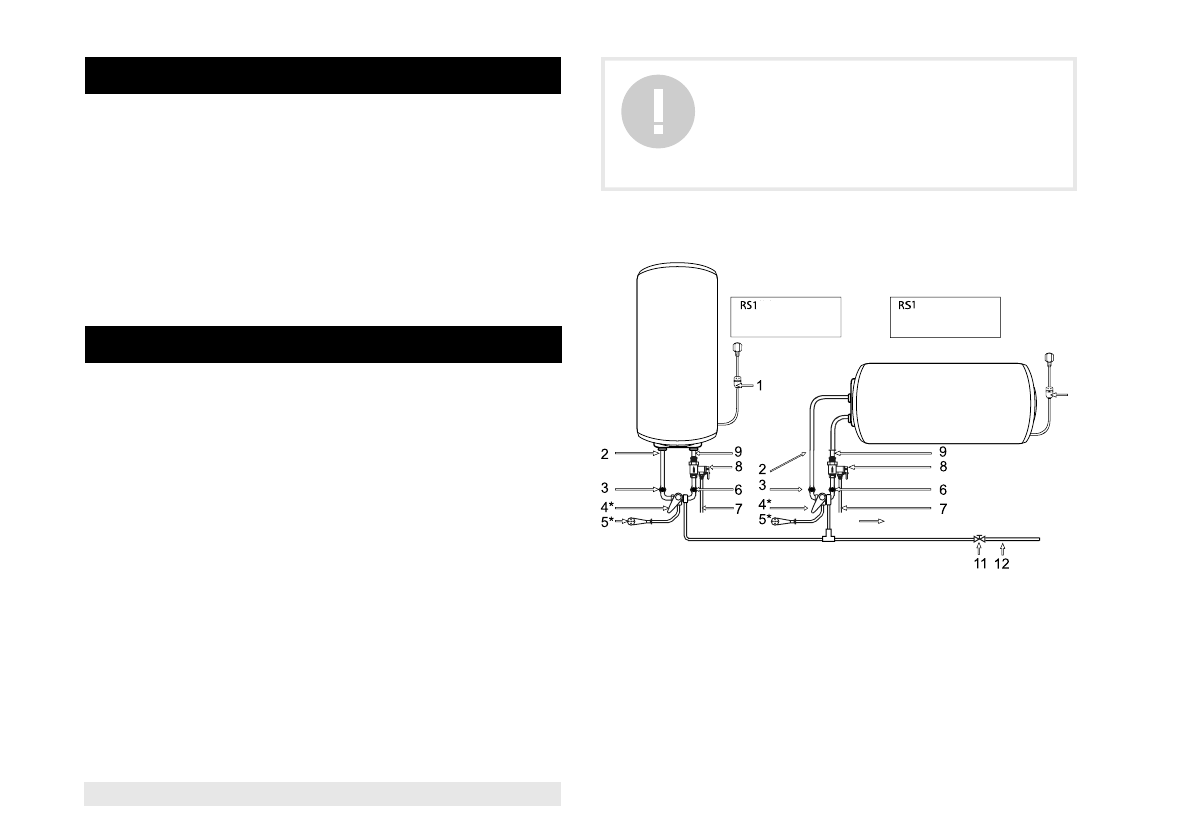

Способы монтажа водонагревателя

Способ монтажа водонагревателя для одной точки потребления пред-

ставлен на рис. 3

Рис. 3

вертикальное

расположение

слив воды

слив воды

горизонтальное

расположение
