ВНИМАНИЕ!

Для обеспечения надежной работы и безопас-

ной эксплуатации водонагревателя перед первым

включением проверьте правильность его подсое-

динения к электрической сети переменного тока

230 В. Подключаемый водонагреватель должен

быть надежно соединен с заземляющим контуром

вашей электрической сети.  Использование водо-

нагревателя без заземления опасно для жизни.

8. УПРАВЛЕНИЕ ВОДОНАГРЕВАТЕЛЕМ

те вилку из розетки, проверьте рукой, не нагрелась ли вилка. Если

вилка нагрелась до температуры выше 50°С, во избежание повреж-

дений, происшествий, возникновения пожара в результате плохого

электрического контакта замените розетку на другую. Это должен

делать специалист.
3. Сетевой шнур прибора представляет собой единый блок с УЗО

(Устройство защитного отключения).

Панель управления

1. Ручка терморегулятора

Используется для установки желаемой температуры нагрева.
2. Ручка переключателя режимов мощности
Используется для выбора режима мощности нагрева.
3. LED

–

 дисплей (для серии FSQ)

На дисплее отображается текущая температура воды во внутреннем

резервуаре
4. Индикатор работы водонагревателя

Если индикатор светится голубым светом, то водонагреватель нахо-

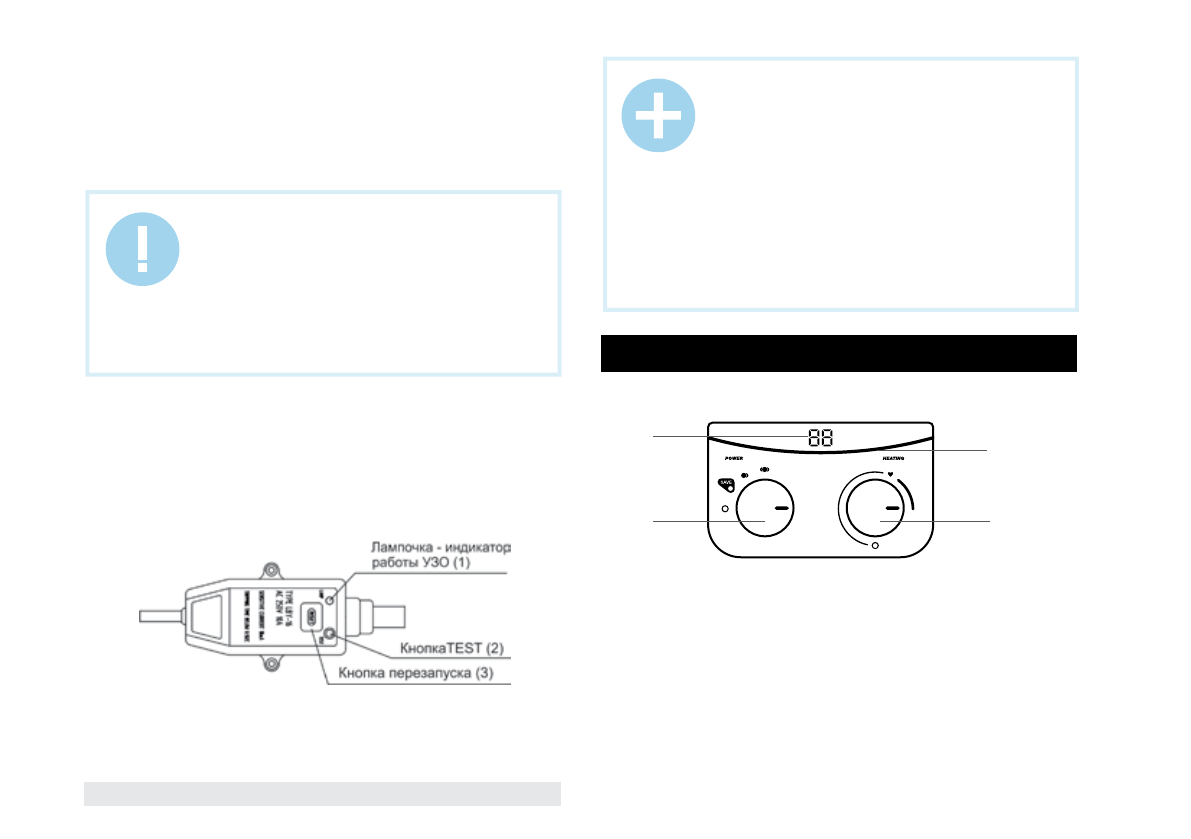

УЗО (устройство защитного отключения) (рис. 9)

1. Подключите сетевой шнур к сети, индикатор (1) загорится.
2. Для тестирования нажмите кнопку (2), напряжение перестанет по-

даваться, индикатор (1) погаснет и кнопка перезапуска (3) поднимется

вверх.
3. Для перезапуска нажмите кнопку (3), напряжение опять начнет по-

даваться и индикатор (1) загорится.

ПРИМЕЧАНИЕ:

- если при нажатии кнопки тестирования (2) на-

пряжение не оключается и/или индикатор (1) про-

должает гореть, это означает, что устройство без-

опасности УЗО работает некорректно.
- если при нажатии кнопки перезапуска (3) напря-

жение не подается и/или индикатор (1) не горит,

это означает, что водонагреватель работает не-

корректно. В обоих случаях отключите водона-

греватель и позвоните в сервисный центр.
- в целях уменьшения риска поражения током не

разбирайте, не удаляйте и не заливайте жидко-

стью данное устройство.

Рис. 9

Рис. 10

2

3

1

4
