www.timberk.com • электрический накопительный водонагреватель

19

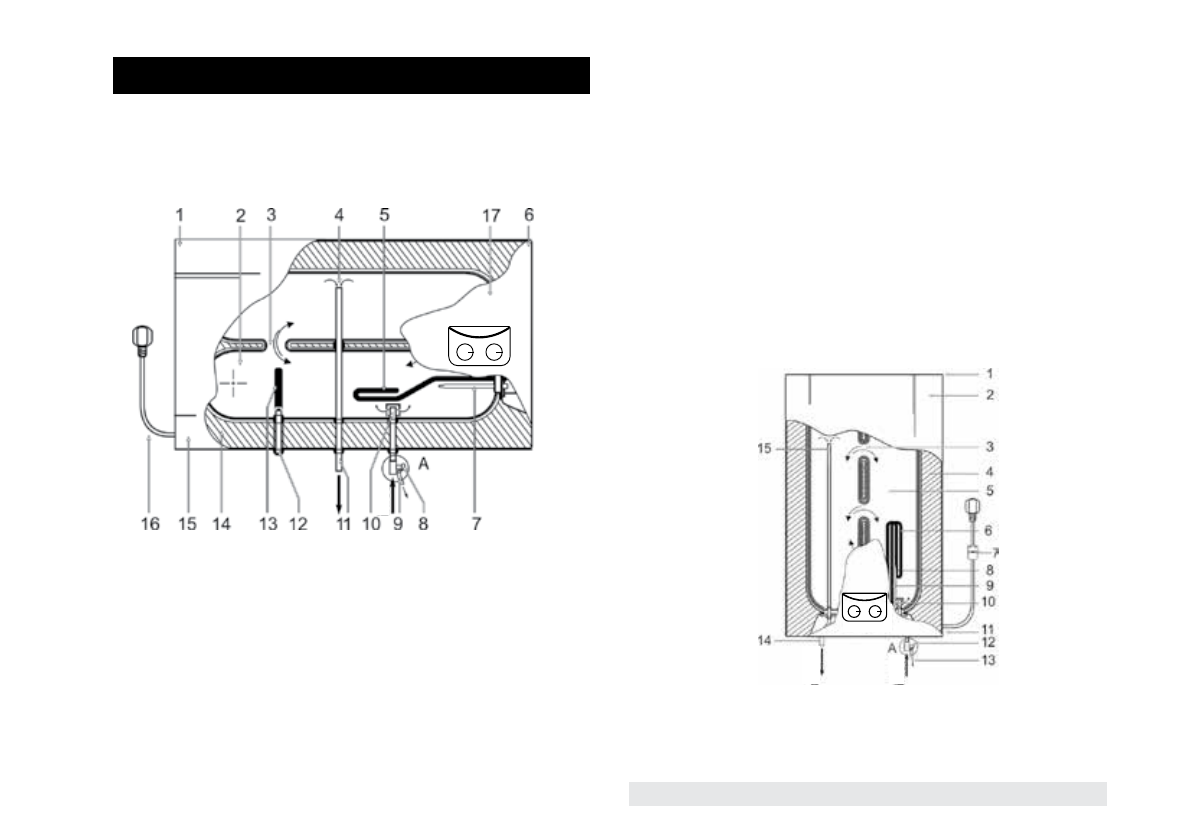

5. ОПИСАНИЕ ВОДОНАГРЕВАТЕЛЯ

1 - Левая комбинированная защитная крышка
2 - Внутренний резервуар
3 - Система переливов (3 перелива)
4 - Верхняя часть патрубка забора горячей воды
5 - Нагревательный элемент
6 - Правая комбинированная защитная крышка
7- Трубка температурного датчика
8 - Комбинированный пердохранительный клапан (требуется обяза-

тельная установка на патрубок подачи холодной воды) Поз. А

Рис. 3

Рис. 4

9 - Аварийный слив избыточного давления воды ( при работе водона-

гревателя возможно слабое подтекание воды из отверстия аварийного

слива. Это нормально)
10 - Входной патрубок с рассекателем
11 - Патрубок выхода горячей воды
12 - Патрубок резервного слива воды (может быть использован для

слива воды в момент чистки внутренней поверхности резервуара при

его техническом обслуживании и замены анода)
13 - Защитный магниевый анод (при его отсутствии отверстие выполня-

ет роль резервного слива воды)
14 - Теплоизоляционный слой из пенополиуретана
15 - Внешний декоративный корпус
16 - Сетевой шнур с эл. вилкой и УЗО*

*В зависимости от партии товара УЗО может быть расположено не в составе сетевого

шнура

На рис. 3 представлено устройство водонагревателя горизонтального

типа серии FSМ2/FSQ2. На рис. 4 представлено устройство водонагре-

вателя вертикального типа серии FSМ1/FSQ1

Серия FSM2/FSQ2

Серия FSM1/FSQ1

Вых

од

Вхо

д

Вых

од

Вхо

д
