www.timberk.com • электрический накопительный водонагреватель
8
1. Сетевой шнур с УЗО
2. Комбинированный предохранительный клапан
3. Кран входа холодной воды *
4. Смеситель *
5. Душевая насадка *
6. Отсечной кран водопроводной магистрали*
7. Сливная трубка
8. Водопроводная магистраль
9. Ванна *
10. Тройник*
11. Магниевый анод- патрубок для слива воды
Рис. 4

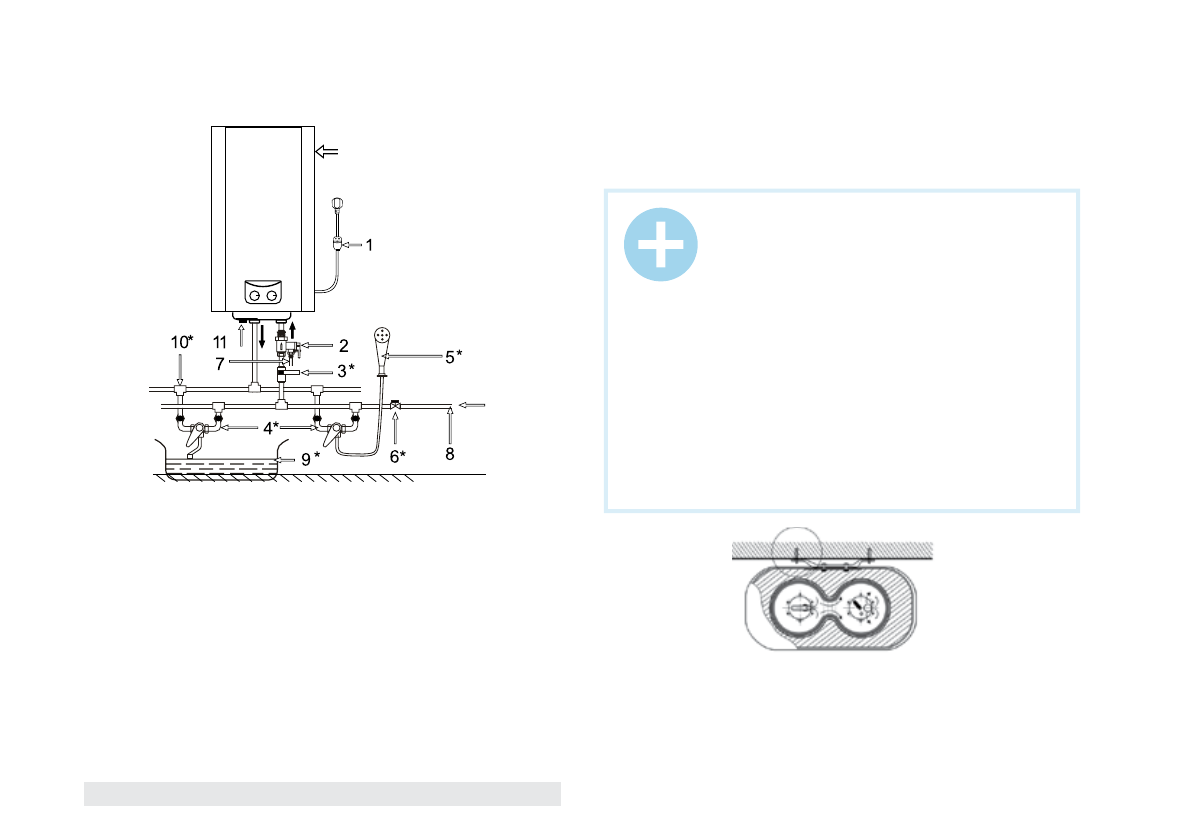

Способ монтажа водонагревателя для нескольких точек потребле-
ния на примере серии FSM3 представлен на рис.4.
водопроводная магистраль
FSM5/FSM3
вертикальное положение
ПРИМЕЧАНИЕ!
Пожалуйста, для установки водонагревателя ис-
пользуйте принадлежности, предоставленные
производителем. Электрический водонагре-
ватель нельзя крепить на стене до того, как вы
убедитесь, что кронштейн установлен надёжно и
прочно. В противном случае электрический во-
донагреватель может упасть со стены, что может
привести к его повреждению и даже к серьёзным
происшествиям с причинением вреда здоровью
и получением травм. При определении точек для
отверстий под анкерные болты следует преду-
смотреть свободное пространство между нижней
частью водонагревателя и полом не менее 0,6 м,
а для серии FSM3 при горизонтальном распо-
ложении ещё и свободное пространство между
боковой крышкой с левой стороны и стеной для
обеспечения удобства технического обслужива-
ния при необходимости его проведения
Монтаж водонагревателя
Рис.6
13. Входной патрубок
14. Выходной патрубок
* не входит в комплект поставки
FSM5/FSM3
вертикальное положение
(вид сверху)
для серии FSM5/FSM3
