www.timberk.com • электрический накопительный водонагреватель
6
17
16*
16*
16*

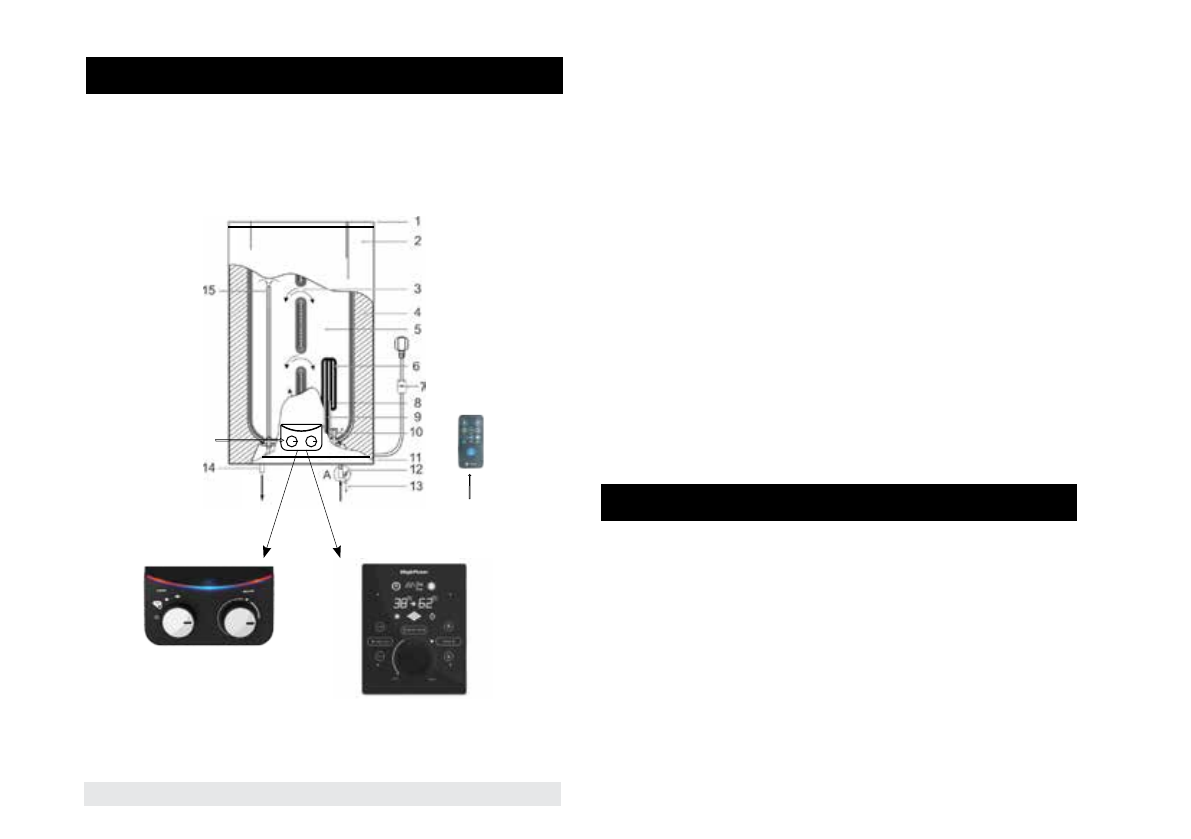

5. ОПИСАНИЕ ВОДОНАГРЕВАТЕЛЯ
Рис. 2
На рис. 3 представлено устройство водонагревателя вертикального
типа на примере серии FSM5
Серия FS5/FSM3
Вых
од
Вхо
д
6. КОМПЛЕКТ ПОСТАВКИ
1. Водонагреватель - 1 шт.
2. Анкерный болт - 2 шт. (для моделей 30/50 л.); 4 шт. (для моделей
80/100 л.)
3. Предохранительный клапан - 1 шт.
4. Сливная трубка - 1 шт.
5. Руководство по эксплуатации и гарантийный талон - 1 шт.
6. Упаковка - 1 шт.
7. Пульт управления - 1 шт. (для серий FSM5)
1 - Верхняя комбинированная защитная крышка
2 - Внешний декоративный корпус
3 - Система переливов
4 - Теплоизоляционный слой из пенополиуретана
5 - Внутренний резервуар
6 - Нагревательный элемент
7- Сетевой шнур с эл. вилкой и УЗО
8 - Трубка температурного датчика
9 - Защитный магниевый анод
10 - Входной патрубок с рассекателем
11 - Нижняя комбинированная защитная крышка
12 - Комбинированный предохранительный клапан (требуется обяза-
тельная установка на патрубок подачи холодной воды) Поз. А
13 - Аварийный слив избыточного давления воды ( при работе водона-
гревателя возможно слабое подтекание воды из отверстия аварийного
слива. Это нормально)
14 - Патрубок выхода горячей воды
15 - Верхняя часть патрубка забора горячей воды
16 - Панель управления
17 - Пульт управления (для серий FSM5)
Панель управления FS3
Панель управления FSM5
