www.timberk.com • электрический накопительный водонагреватель

7

Монтаж водонагревателя

ПРИМЕЧАНИЕ!

Пожалуйста, для установки водонагревателя используй-

те принадлежности, предоставленные производителем.

Электрический водонагреватель нельзя крепить на сте-

не до того, как вы убедитесь, что кронштейн установлен

надёжно  и  прочно. В  противном  случае электрический

водонагреватель  может  упасть  со  стены,  что  может

привести к его повреждению и даже к серьёзным про-

исшествиям  с  причинением  вреда  здоровью  и  получе-

нием травм. При определении точек для отверстий под

анкерные  болты*  следует  предусмотреть  свободное

пространство между нижней частью водонагревателя и

полом не менее 0,6 м.

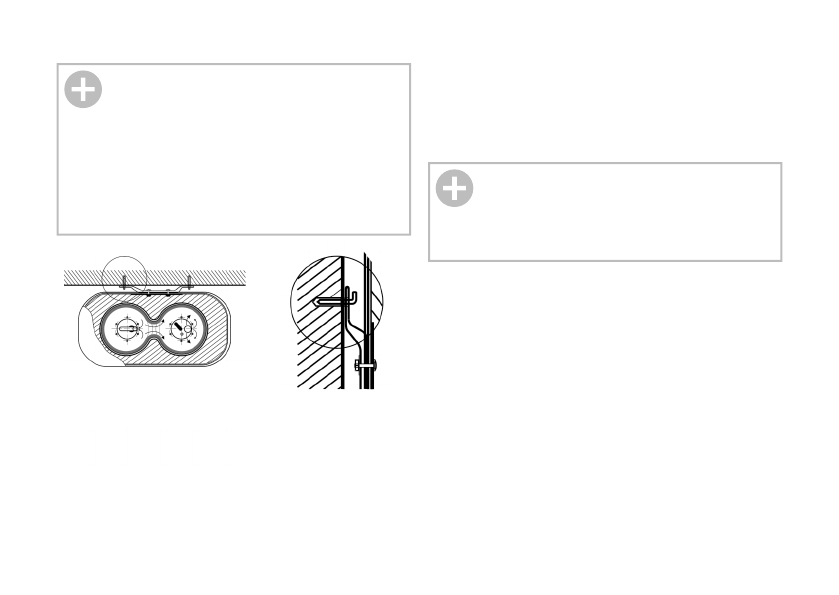

Вид сверху

Рис. 4

Рис. 3

После  того,  как  вы  выбрали  правильное  место  уста-

новки  водонагревателя,  определите  точки  для  отвер-

стий под анкерные болты* с крюками (определяются в

соответствии  со  спецификацией  прибора,  который  вы

выбрали). Просверлите в стене два отверстия соответ-

ствующей глубины с использованием сверла, подходя-

* не входит в комплект поставки

ПРИМЕЧАНИЕ!

Водонагреватель является прибором, действующим та-

ким образом, что давление воды в водонагревателе, со-

ответствует давлению воды в водопроводной магистра-

ли. Если в магистрали давление превышает 0,7 МПа, то

следует смонтировать перед водонагревателем редук-

тор давления, чтобы давление не превышало 0,7 МПа.

щего по размеру под анкерные болты*, вставьте винты,

поверните  крюк  вверх,  плотно  затяните  гайки  и  затем

повесьте электрический водонагреватель на эти крюки

(см. Рис. 3, 4).

Подключение к водопроводной магистрали

1. Водонагреватель подключается к водопроводной маги-

страли с давлением минимум 0,1 МПа, максимум 0,7 МПа.

2.  Для  подключения  водонагревателя  к  водопроводу

применяются трубы диаметром G1/2.
3.  Для  предотвращения  протечки  при  подсоединении

труб используйте резиновые уплотнительные проклад-

ки на резьбовых окончаниях труб.
4. На входной патрубок обозначенный голубым цветом

и стрелкой направления течения воды накрутите предо-

хранительный клапан так, чтобы течение воды совпада-

ло с направлением стрелки на корпусе клапана. На от-

верстие сброса давления предохранительного клапана

(см. рис. 8) оденьте дренажную трубку* для отвода воды

(возможно  появление  при  нагревании)  в  канализацию.

5. Водонагреватель со смонтированным клапаном под-

ключить к водопроводной магистрали – в месте подве-

дения воды установить отсечной кран.
6. К выходному патрубку, обозначенному красным цветом,

подсоединить желаемое количество точек потребления.
