www.timberk.com • электрический накопительный водонагреватель
5
Размерные характеристики
HEATING
POWER
Рис. 1

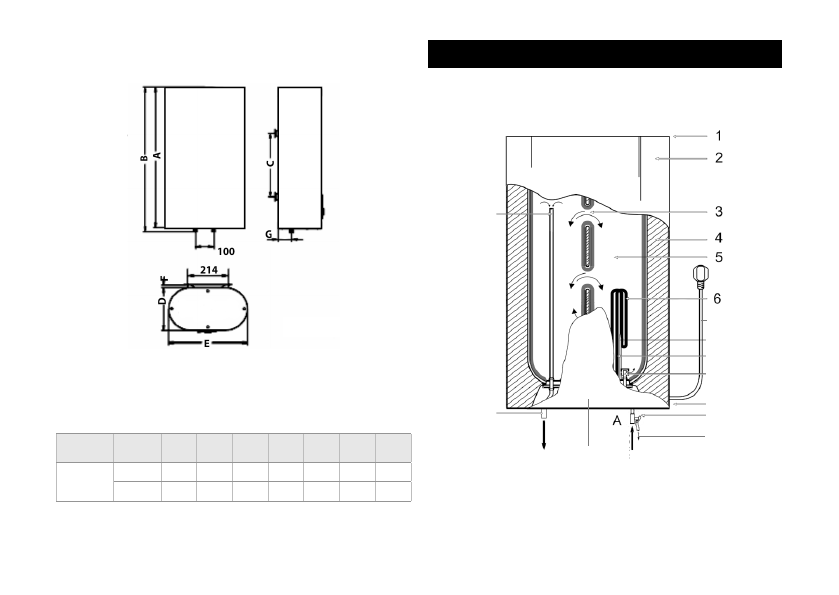

Размерные характеристики водонагревателя (в мм)
согласно рис. 1 приведены в таблице 2.
Таблица 2
Объем,
л
A
B
C
D
E
F
G
SWH FS1
50
835
853
500
233
430
20
65
80
989
1007
450
270
516
20
85
На рис. 2 представлено устройство водонагревателя
вертикального типа серии FS1.
5. ОПИСАНИЕ ВОДОНАГРЕВАТЕЛЯ
Рис. 2
Выход
Вход
8
9
10
11
12
16
13
14
15
7
