6

1.

2.

3

.

4

.

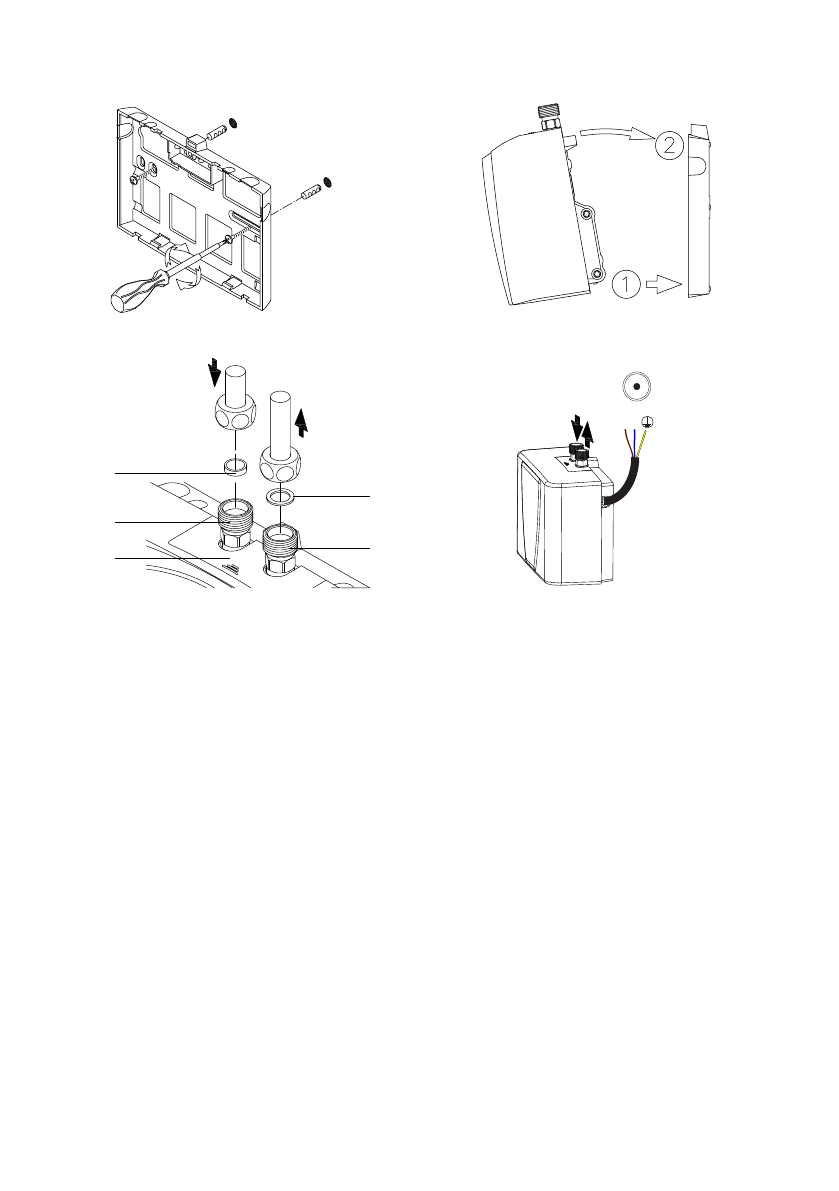

Рисунок

2.

Установка под

раковиной

Установка

модели

Thermex Trend 6000

над

раковиной осуществляется

в

соответствии с Рис

.3:

1.

Установите

монтажную

панель

на

стене

и зафиксируйте

с

помощью

двух

винтов.

2.

Для

установки

над

раковиной

патрубки

входа

и

выхода

воды

расположены

снизу

:

слева

расположен

патрубок

выхода

воды

(красный

цвет

),

справа

располо

-

жен

патрубок

входа

воды

(

голубой

цвет

).

Закрепите

ПЭВН

на

монтажной панели

(

при

правильном

монтаже

будет

слышен

щелчок

).

3.

Подключите

ПЭВН

к

водопроводу

.

Обозначения

: a –

уплотнитель,

b –

фильтр

, c –

патрубок

входа

холодной

воды

, d –

патрубок

выхода

горячей

воды.

4.

Подключите

сетевой

кабель

L

(коричневый

/

красный

), N (

синий)

и

GND

(желтый

/

зеленый)

к

источнику

электропитания

,

подключите

ПЭВН

к

водопроводу

,

а затем

к электросети.

a

d

b

c

e

L N
