5

Перед началом монтажа электропроводки обесточьте сеть, к которой про-

исходит подключение прибора. Устройство должно быть подключено к отдельному

автомату.

Отсоедините монтажную панель от корпуса водонвгревателя, следуя ин-

струкции  на  рис.  1.  Для  этго  вставьте  отвертку  с  плоским  наконечником  в  замок,

расположенный между патрубками холодной и горячей воды до упора и слегка по-

тяните вверх (1). Наклоните  прибор вперед максимум на 15 C° (2)  и отсоедините

прибор, потянув его вверх. (3)

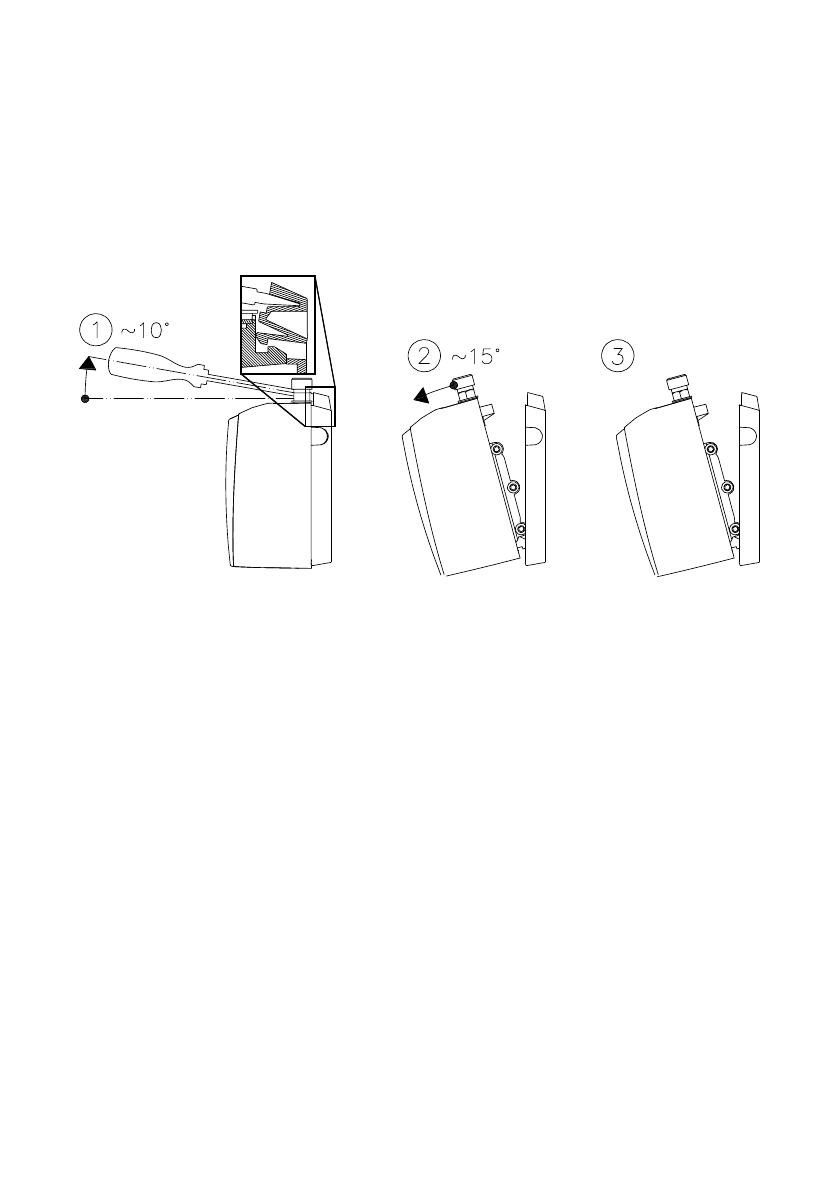

Рисунок 1. Отсоединение монтажной панели от ПЭВН

 Установка модели Thermex Trend 6000 под раковиной осуществляется в

соответствии с Рис.2:

1.  Установите монтажную панель на стене и зафиксируйте с помощью двух

винтов.

2.  Для установки под раковиной патрубки входа и выхода воды расположены

сверху: слева расположен патрубок входа воды (голубой цвет), справа расположен

патрубок выхода воды (красный цвет). Закрепите ПЭВН на монтажной панели (при

правильном монтаже будет слышен щелчок).

3.  Подключите  ПЭВН  к  водопроводу.  Обозначения:  a  –  уплотнитель,  b  –

фильтр, c – патрубок входа холодной воды, d – патрубок выхода горячей воды.

4.     Подключите  сетевой  кабель

L  (коричневый/красный),  N  (синий)  и  GND

(желтый/зеленый) к источнику электропитания, подключите ПЭВН к водопроводу,

а затем к электросети.
