6

нии.  Запрещается  использовать  гибкую  подводку,  бывшую  в  употреблении.  Сан-
техническая подводка и запорная арматура должны соответствовать параметрам
водопроводной сети и иметь необходимые сертификаты качества. При монтаже не
допускается  приложение  чрезмерных  усилий  во  избежание  повреждения  резьбы
патрубков бака.

Запрещается  эксплуатировать  ЭВН  без  предохранительного  клапана
или использовать клапан других производителей.

После  подключения  ЭВН  убедитесь,  что  запорный  вентиль  холодной  воды  в

ЭВН (

15

,

Рис.2

) открыт, а запорный вентиль горячей воды (

14

,

Рис.2

) закрыт. От-

кройте кран подачи холодной воды в  ЭВН (

10

,

Рис.2

), кран выхода горячей воды

из ЭВН (

11

,

Рис.2

) и кран горячей воды на смесителе, чтобы обеспечить отток воз-

духа  из  ЭВН.  При  конечном  заполнении  ЭВН  из  крана  смесителя  непрерывной
струей потечёт вода.

При  подключении  ЭВН  в  местах,  не  снабжённых  водопроводом,  допускается

подавать  воду  в  ЭВН  из  вспомогательной  ёмкости  с  использованием  насосной
станции, либо из ёмкости, размещённой на высоте не менее 5 метров от верхней
точки ЭВН.

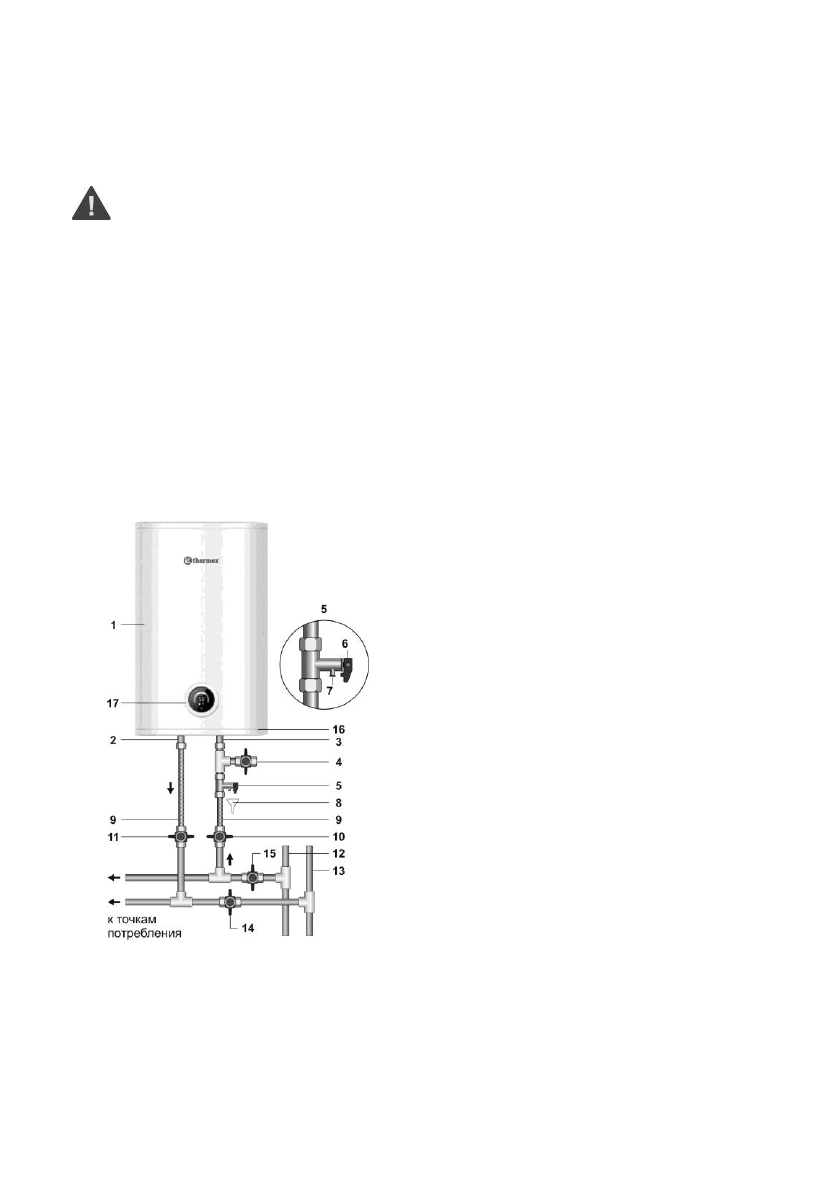

Рисунок 2. Схема подключения ЭВН к водопроводу.

1.

Внешний корпус ЭВН

2.

Патрубок выпуска горячей воды

(с красным кольцом)

3.

Патрубок подачи холодной воды

(с синим кольцом)

4.

Сливной вентиль (в комплект не входит)

5.

Предохранительный клапан

6.

Ручка предохранительного клапана

7.

Выпускная труба

предохранительного клапана

8.

Дренаж в канализацию

9.

Подводка

10.

Вентиль подачи холодной воды

11.

Вентиль подачи горячей воды

12.

Магистраль холодной воды

13.

Магистраль горячей воды

14.

Запорный вентиль горячей воды

15.

Запорный вентиль холодной воды

16.

Защитная крышка

17.

Панель управления
