сброса  излишнего  давления,  что  происходит  в  целях  безопасности  водонагрева-
теля.  Эта  выпускная  труба  должна  оставаться  открытой для атмосферы,  должна
быть  установлена  постоянно  вниз  и  в  незамерзающей  окружающей  среде.  Реко-
мендуется  присоединить  к  дренажному  отверстию  резиновую  или  силиконовую
трубку  соответствующего  диаметра  для  отвода  влаги  (

8,  Рис.2

).  Ручка  (

6,

Рис.2

)

предназначена  для  открытия  клапана  (

5,

Рис.2

).

Необходимо  следить,  чтобы  во

время работы водонагревателя эта ручка находилась в положении, закрывающем
слив воды из бака.

На  электрическом  шнуре  ЭВН  смонтировано  устройство  защитного  отключе-

ния (УЗО), обеспечивающее отключение ЭВН от сети электропитания при появле-
нии тока утечки на заземлённых элементах электроприбора.

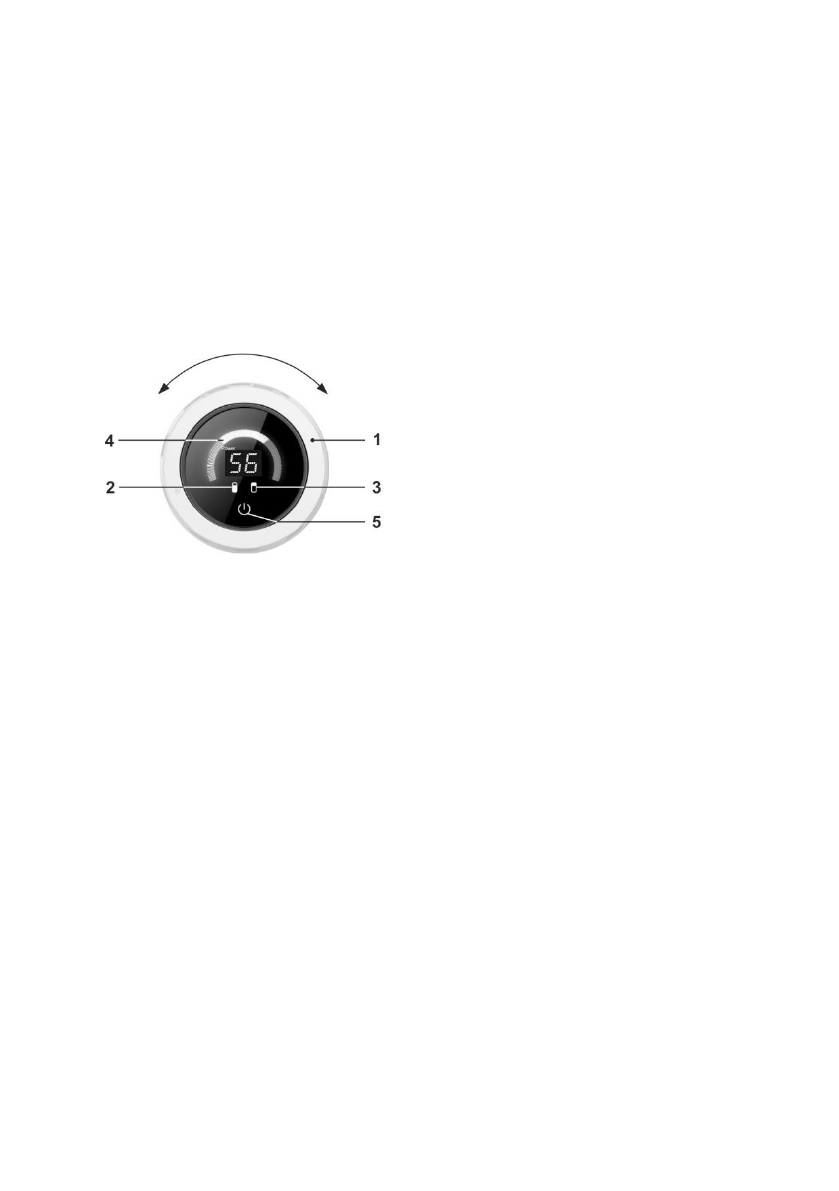

Рисунок 1. Панель управления

1.

Ручка терморегулятора

2.

Индикация режима мощности 1 (1,2 кВт)

3.

Индикация режима мощности 2 (0,8 кВт)

4.

Индикация нагрева

5.

Сенсорная кнопка с индикацией

На панели управления водонагревателя расположены: ручка регулировки тем-

пературы,  индикаторы,  сенсорная  кнопка  (

Рис.1

).  После  включения  ЭВН  в  элек-

трическую  сеть  загорится  индикация  сенсорной  кнопки.  Для  начала  работы  ЭВН
нажмите  и  удерживайте  3 секунды  сенсорную  кнопку.  После  этого  на  панели  вы-
светятся  цифры,  указывающие  в  градусах  Цельсия  текущую  температуру  воды в
ЭВН. Регулировка температуры воды во внутреннем баке осуществляется с помо-
щью ручки терморегулятора (

1

,

Рис.1

).

Выбор  режима  мощности  осуществляется  однократным  кратковременным

нажатием на сенсорную кнопку. Несколько раз нажав на сенсорную кнопку, можно
включить каждый нагревательный элемент отдельно или оба одновременно.

Индикаторами работы ЭВН служат символы индикации (

2

и

3

,

Рис.1

). Индика-

ция нагрева (

4

,

Рис.1

) показывает режим нагрева ЭВН.
