6
На месте установки необходимо обеспечивать соответствующую водопроводную и канализационную сеть.
Предохранительный клапан на 6 бар необходимо устанавливать, таким образом, чтобы направление
потока воды соответствовало направлению, указанному на предохранительном клапане. Для отвода воды
от сбросного клапана необходимо использовать прозрачную трубу, установленную с уклоном, чтобы при
работе бойлера была возможность контролировать правильную работу предохранительного клапана.
При работе бойлера из клапана может вытекать вода. Не препятствуйте вытеканию воды из клапана.
Предохранительный клапан необходимо установить таким образом, чтобы при срабатывании клапана, вода
стекала самотеком и отводящий трубопровод не препятствовал выходу воды из клапана и уходил в среду,
где температура не опускается ниже точки замерзания.
Закрывать патрубок и отводить воду из предохранительного клапана без возможности визуального
наблюдения за процессом сброса воды, категорически запрещается!
Нарушением требований по установке является случай, когда предохранительный сбросной клапан,
установлен иным образом и между клапаном и патрубком входа холодной воды на бойлер имеется запорная
арматура или расстояние от патрубка входа холодной воды на бойлере до сбросного клапана превышает
1 метр и на этом участке установлено более двух углов на 90°(либо их эквивалент, более 4-х углов на 45°).
Перед каждым заполнением бойлера водой, а также при установке нового предохранительного клапана,
необходимо его проверить. Работу предохранительного сбросного клапана на 6 бар необходимо проверять
каждые 15 дней, на протяжении всего срока использования бойлера. Проверка выполняется при помощи
нажатия на рычаг, соединенный с мембранным клапаном. Убедитесь, что после нажатия на рычаг
предохранительный клапан произвёл сброс воды. Так же после нажатия на рычаг, убедитесь, что клапан с
мембраной вернулся в посадочное место и плотно зафиксировался. При сливе воды из водонагревателя
рекомендуется использовать сливной клапан или кран встроенный в магистраль на ответвлении. Перед
сливом воды из бойлера необходимо перекрыть подачу воды во входной магистрали.
Запрещается эксплуатировать бойлер, если предохранительный клапан не был установлен на бойлер или
был установлен с нарушениями требований производителя, или на момент эксплуатации был не исправен!
В случае присоединении бойлера к медным трубам обязательно разделять медные трубы и патрубки
бойлера диэлектрическими вставками!
Для сбалансированной работы системы горячего водоснабжения и при частом срабатывании сбросного
клапана в систему рекомендуется встраивать санитарный расширительный бак соответствующего объема.
ПОДКЛЮЧЕНИЕ К ТЕПЛООБМЕННИКУ
Подключение теплообменника бойлера к открытым системам отопления запрещено!
Запрещается подключать теплообменник бойлера к системам отопления, давление в которых превышает
6 бар и в которых отсутствуют предохранительные клапаны, настроенные на соответствующее давление
срабатывания, либо клапаны находятся в неисправном состоянии!
Запрещается присоединение медного трубопровода к патрубкам бойлера без диэлектрических вставок!
Теплообменник необходимо промыть перед вводом в эксплуатацию, чтобы удалить возможные загрязнения.
Вода в системе отопление должна быть обработана в соответствии с действующими правилами
и стандартами. Водонагреватели с теплообменниками, установленными в резервуаре, могут быть
подключены к системе отопления, если давление и температура теплоносителя соответствуют данным,
указанным в техническом паспорте. При подключении водонагревателя к системе отопления необходимо
обеспечить циркуляцию теплоносителя через теплообменник при помощи насоса. Для эффективной и
продолжительной работы бойлера рекомендуется установить перед входом в теплообменник грязевой
фильтр, который предотвратит попадание и скопление посторонних частиц, шлама, отложения накипи
в теплообменнике. Подключение к теплообменнику необходимо выполнять согласно схеме на (рис. 2а)
для настенных и (рис. 1а) для напольных бойлеров. Если в качестве теплоносителя используется вода,
необходимо чтобы вода соответствовала следующим требованиям:
Значение рН воды: оптимальные 8,3 – 9,0 (допустимые 8,0 – 9,5)
Содержание кислорода в воде, не более 20 мкг/дм³
Максимальная температура теплоносителя 95 °С
Если теплообменник не используется при работе водонагревателя (например, только электрический нагрев),
необходимо заполнить теплообменник гликолевым теплоносителем, чтобы предотвратить коррозию!
Заполнять теплообменник нужно не до конца, во избежание увеличения давления теплоносителя,
вызванного повышением температуры!
11

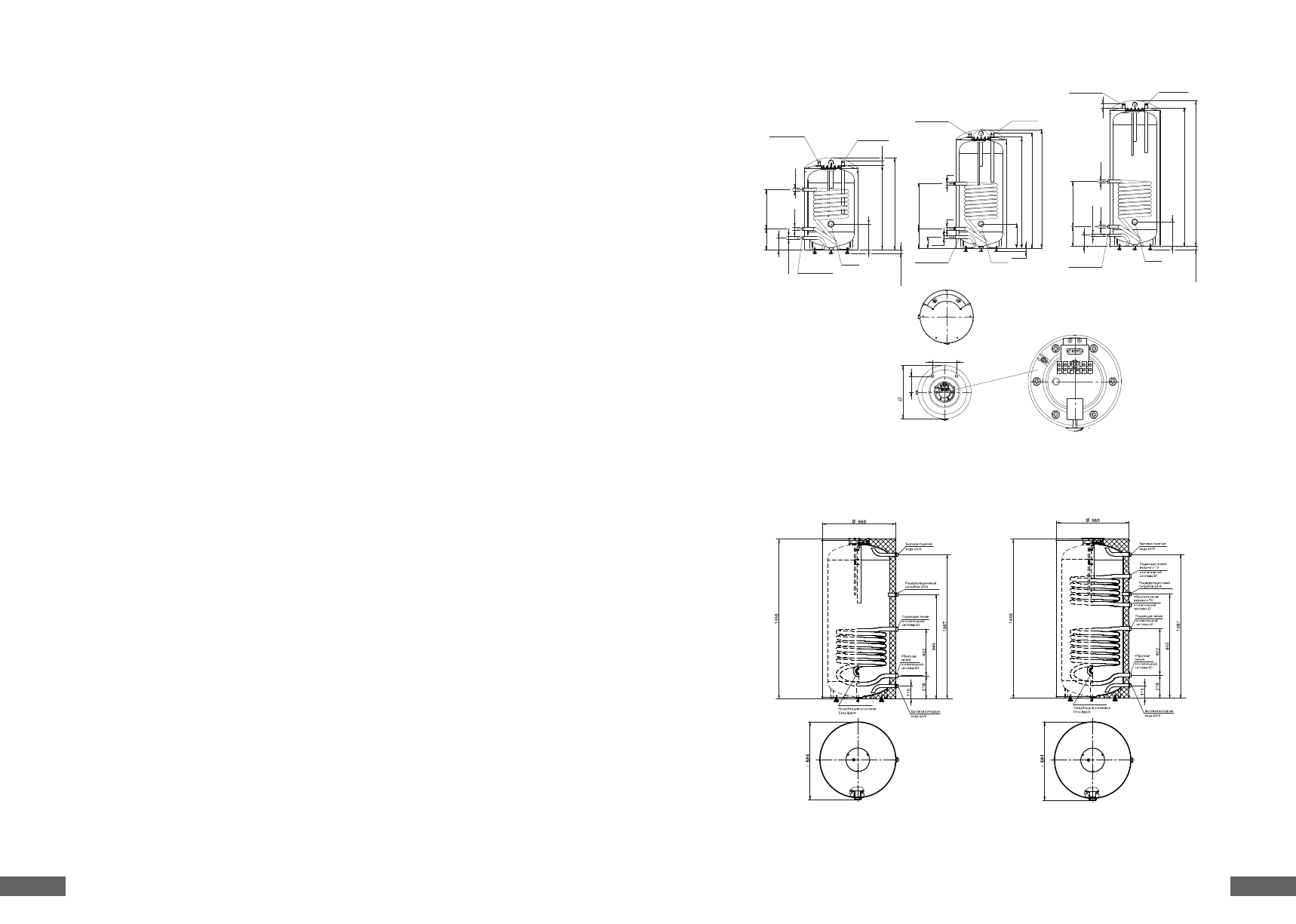

Бойлер Тип SWH-1110 (напольные)
SWH-1110-000100
SWH-1110-000300
SWH-1110-000150
SWH-1110-000200
SWH-1110-200300
248
,5
G
1
G
1
202
,5
38
0
81
3
20-4
0
Rp6/4
89
0
11
5
G
3/
4
G3/4
Патрубок для
горячей воды
G3/4
Циркуляционный
патрубок
Патрубок
холодной воды
40
G1
G1
248,5
20-40
Rp6/4
1138
1181
1215
202,5
115 G3/4
460
Циркуляционный
патрубок
Патрубок
холодной воды
Патрубок для
горячей воды
G
1
G
1
248
,5
20-4
0
Rp6/4
141
3
149
0
202
,5
11
5
G
3/
4
G3/4
Патрубок для
Циркуляционный
патрубок
горячей воды
G3/4
40
46
0
Патрубок
холодной воды
230
15
4
51
5
