МОНТАЖ

Монтаж

10.  Монтаж

10.1  Подключение воды

!

Материальный ущерб

Все работы по подключению воды и монтажу при-

бора необходимо производить в соответствии с

инструкцией.

При эксплуатации прибора в закрытом виде (напорный тип)

необходимо использовать напорную арматуру. При эксплу-

атации прибора в открытом виде (безнапорный тип) необ-

ходимо использовать безнапорную арматуру. Гидравличе-

ские линии следует присоединять с плоским уплотнением.

10.1.1 Материалы, допущенные к применению

!

Материальный ущерб

При использовании труб из пластика нужно следо-

вать указаниям производителя и главы «Техниче-

ские характеристики / Возможные неисправности».

Ограничение температуры нагрева может выпол-

нить специалист (см. главу «Настройки / Настройка

ограничителя температуры»).

Водопроводная линия холодной воды

В качестве материалов разрешено использовать горячео-

цинкованную сталь, нержавеющую сталь, медь и пластик.
Необходима установка предохранительного клапана.

Водопроводная линия горячей воды

В качестве материала для труб разрешено использовать

нержавеющую сталь, медь и пластик.

10.1.2 Закрытого типа (напорный) для снабжения

нескольких точек отбора

Нельзя превышать макс. допустимое давление (см. главу

«Технические характеристики  / Таблица параметров» и

«Технические характеристики резервуара»).

f

f

Установить предохранительный клапан сертифициро-

ванной конструкции в трубопровод подачи холодной

воды. В зависимости от статического давления может

дополнительно потребоваться установка редукцион-

ного клапана.

f

f

Размеры отводной трубы подобрать таким образом,

чтобы вода при полностью открытом предохранитель-

ном клапане вытекала беспрепятственно.

f

f

Продувочную линию предохранительного узла монти-

ровать в незамерзающем помещении, с постоянным

уклоном вниз.

f

f

Продувочное отверстие предохранительного клапана

должно оставаться открытым в атмосферу.

10.1.3 Открытого типа (безнапорный) для снабжения

одной точки отбора

Указание

Нельзя перекрывать слив и блокировать поворот-

ный рычаг арматуры.

Нельзя использовать регуляторы струи или аэра-

торы.

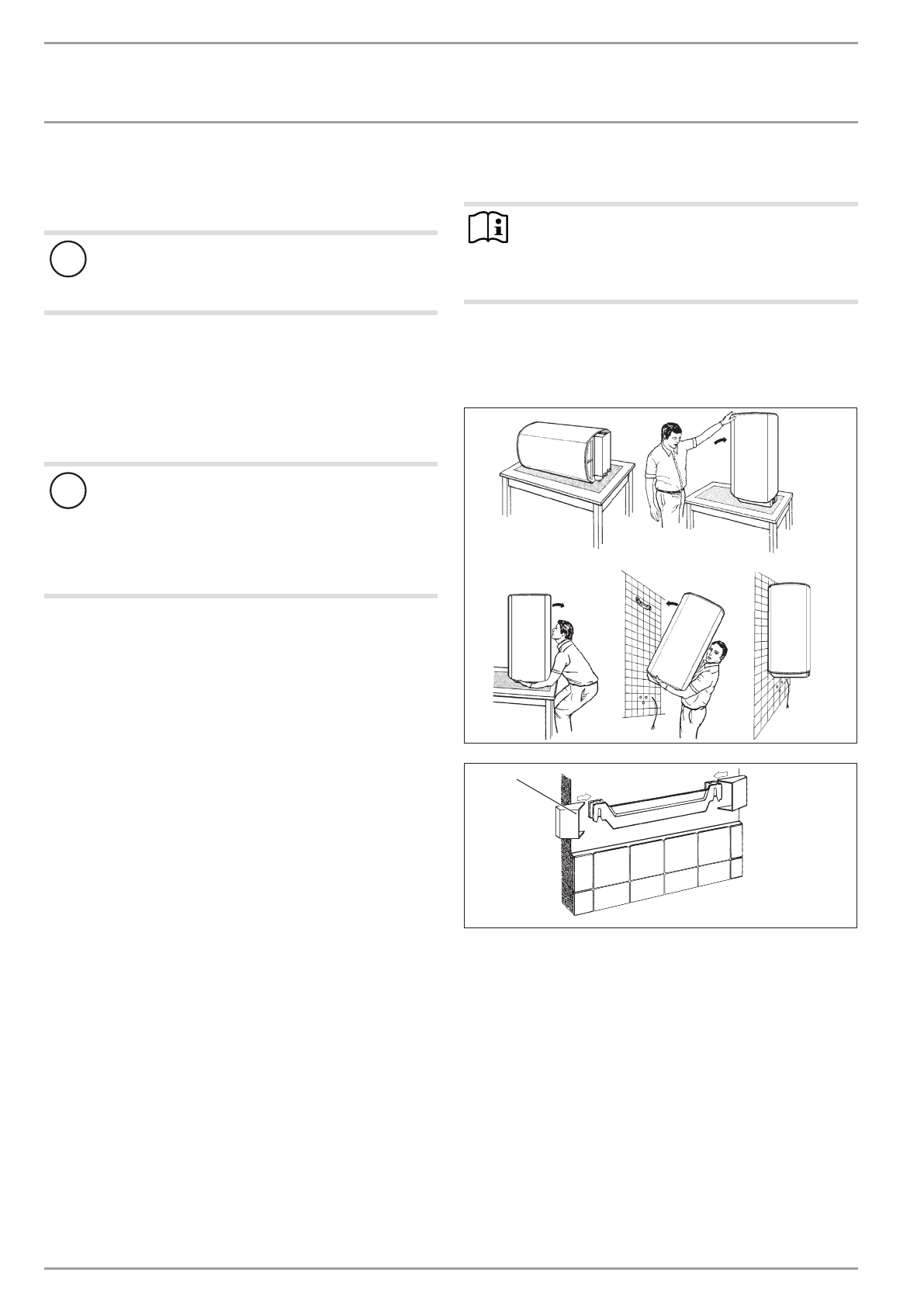

10.2  Монтаж прибора

Для монтажа приборов номинальной вместимостью 120 л

и 150 л требуются 2 человека.

26

�0

2�

01

�0

42

4

1

26

�0

2�

01

�0

43

0

1  Защитная крышка

f

f

Установить защитные колпачки.
