МОНТАЖ

Техника безопасности

МОНТАЖ

7.  Техника безопасности

Монтаж, запуск, а также техобслуживание и ремонт устрой-

ства должны производиться только квалифицированным

специалистом.

7.1  Общие указания по технике

безопасности

Безупречная работа устройства и безопасность эксплуа-

тации гарантируются только при использовании соответ-

ствующих оригинальных принадлежностей и оригиналь-

ных запчастей.

7.2  Предписания, стандарты и положения

Указание

Необходимо соблюдать все общегосударственные

и региональные предписания и положения.

8.  Описание устройства

8.1  Комплект поставки

В комплект поставки прибора входят:

-

Настенная монтажная планка (2 шт. для приборов но-

минальной вместимостью 120 л и 150 л)

-

Распорки 5 ММ (2 шт. вверху / 2 шт. внизу; для прибо-

ров 120 л и 150 л 4 шт. вверху / 4 шт. внизу)

-

Защитные колпачки (2 шт.)

-

Шаблон для монтажа

8.2  Принадлежности

Необходимые принадлежности

Для приборов закрытого (напорного) типа предлагаются

различные предохранительные группы в зависимости от

статического давления. Предохранительные узлы серти-

фицированной конструкции защищают прибор от недопу-

стимых превышений давления.

Дополнительные принадлежности

Арматура для безнапорной эксплуатации приборов пред-

лагается как дополнительные принадлежности.

9.  Подготовительные

мероприятия

9.1  Место монтажа

Прибор предназначен для жесткого крепления на стене.

Стена должна быть рассчитана на соответствующую на-

грузку.
Устанавливать прибор только вертикально, в незамерзаю-

щем помещении и рядом с краном.

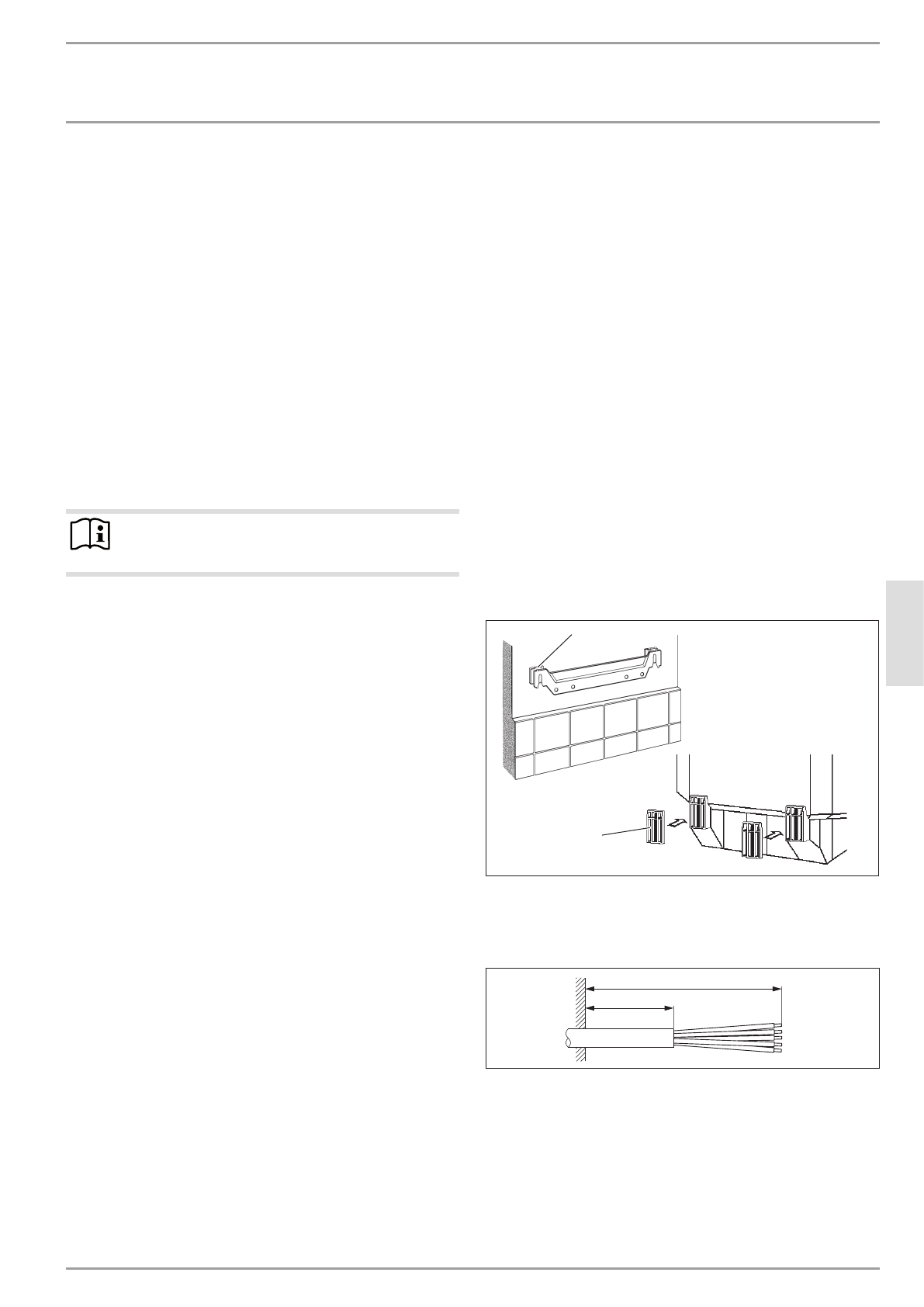

9.2  Установка настенной монтажной

планки

f

f

Для переноса размеров на стену можно использовать

шаблон для монтажа.

f

f

Просверлить отверстия и закрепить настенную мон-

тажную планку с помощью шурупов и дюбелей. Кре-

пежный материал следует выбирать с учетом прочно-

сти стены.

Неровности стены компенсируются подходящими распор-

ками.
Для приборов номинальной вместимостью 120  л и  150  л

требуются 2 настенные монтажные планки.

26

�0

2�

01

�0

57

2

1

2

1  Вставка вверху

2  Вставка внизу

9.3  Подготовка кабеля электропитания

270

120

D

00000

42

05

2
