уСтАНОВкА
Монтаж
54
| SB-VTH www.stiebel-eltron.com

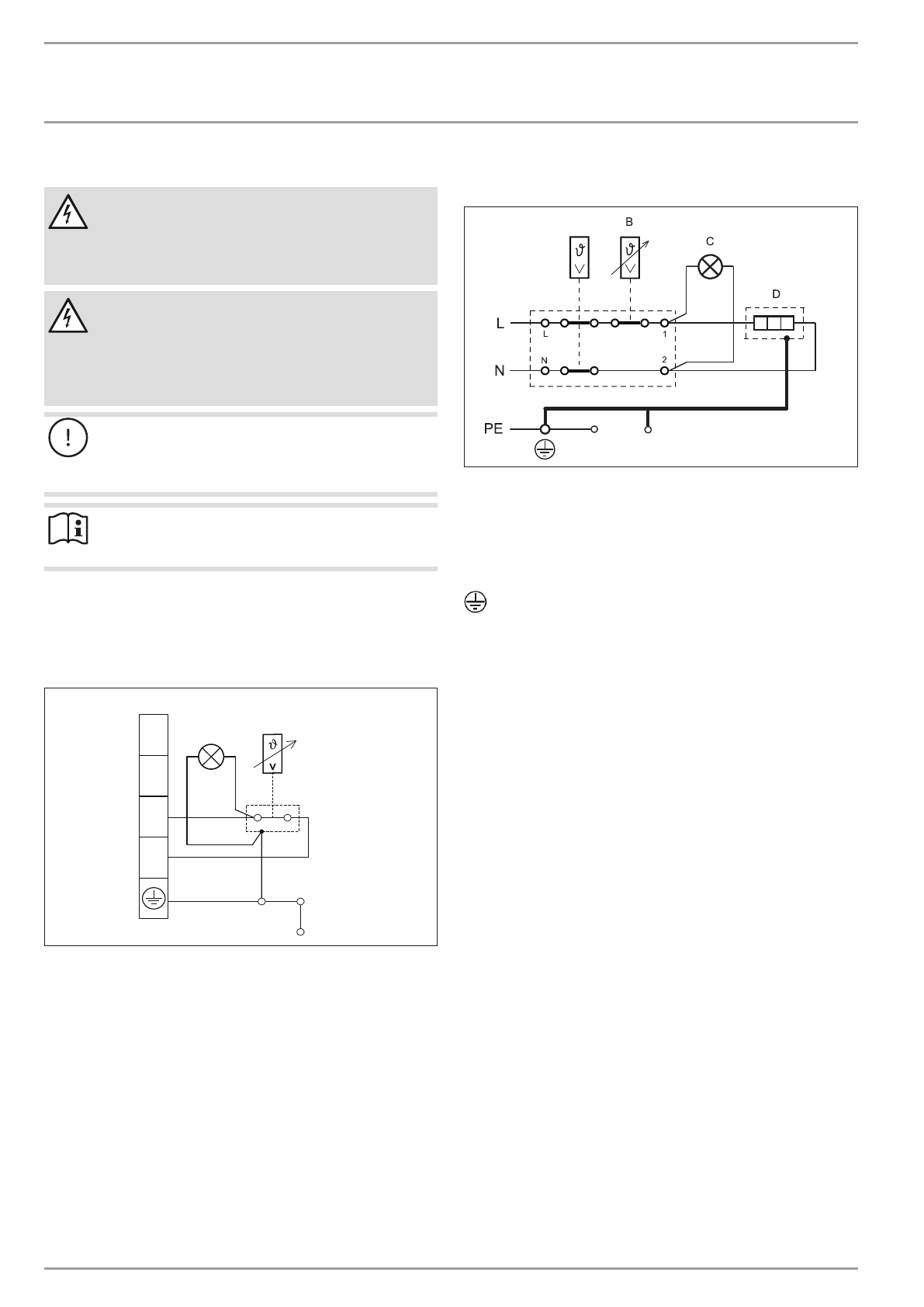

9.4 Электрическое подключение
ПРЕДУПРЕЖДЕНИЕ поражение электрическим
током
Все работы по электрическому подключению и
установке необходимо производить в соответ-
ствии с инструкцией.
ПРЕДУПРЕЖДЕНИЕ поражение электрическим
током
Подключение к электросети должно быть не-
разъемным. Устройство должно отключаться от
сети питания с размыканием
всех контактов не менее 3 мм на всех полюсах.
Материальный ущерб
учитывать данные на заводской табличке. Напря-
жение сети должно совпадать с указанным на та-
бличке.
Указание
проверить подключение прибора к защитному
проводу.
f
f
Завести кабель в распределительный отсек.
f
f
подключить питание.
9.4.1 Поворотный переключатель регулятора
температуры и генератор тепла
G
T
M
2
1
E
F
A
B
C
D
00000
76
59
9
A Соединительная клемма
B контрольный индикатор
C Ручка регулятора температуры
E Стержневой анод
F Фланец
G Штекер заземления в верхней части резервуара
9.4.2 Электрический ввинчиваемый нагреватель
HP-SB 2/040
E
A
F
D
00000
82
22
7
A тепловая защита
B Ручка регулятора температуры
C контрольный индикатор
D Нагревательный элемент
E Облицовка из листовой стали
F Стержневой анод
Винт заземления фланца
Содержание
- 3 Техника безопасности
- 4 обслуживание; Образование накипи; Поиск и устранение проблем; уСтАНОВкА; Техника безопасности; Общие указания по технике; Описание устройства; Необходимые принадлежности
- 5 Подготовительные; Штуцер теплообменника
- 6 электрический ввинчиваемый; Варианты подключения генератора
- 7 Электрическое подключение
- 8 Подключение воды и установка; Ввод в эксплуатацию; Первый ввод в эксплуатацию
- 9 Вывод из эксплуатации; Проверка предохранительного клапана
- 10 Технические характеристики; Размеры и соединения
- 11 ГАРАНтИя; Характеристики энергопотребления
Характеристики
