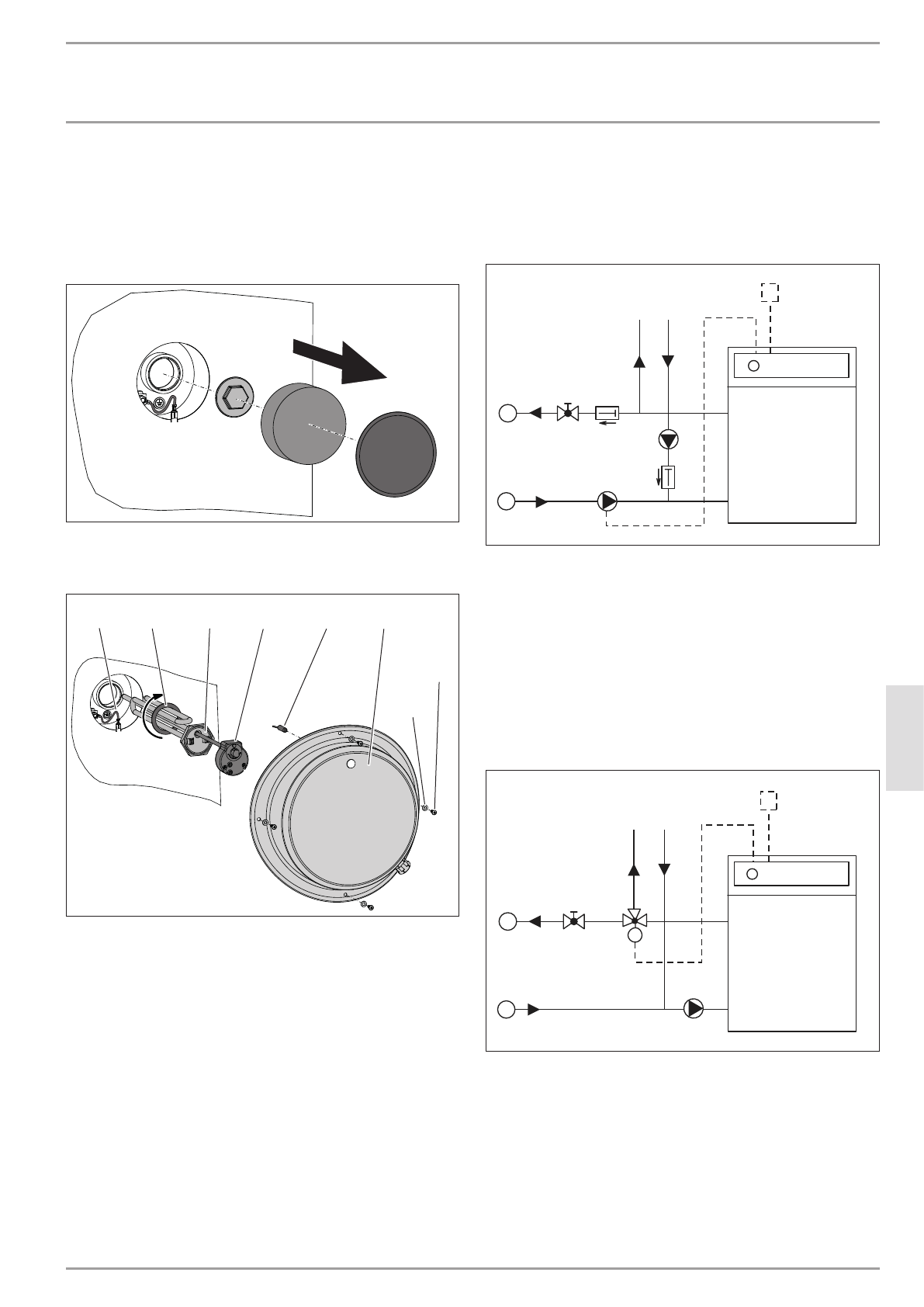

уСтАНОВкА

Монтаж

www.stiebel-eltron.com

SB-VTH |

53

РУ

СС

КИЙ

9.2  Если требуется, установить

электрический ввинчиваемый

нагреватель

Подготовить патрубки электрического

ввинчиваемого нагревателя

D

00000

82

22

2

Установить электрический ввинчиваемый

нагреватель HP-SB 2/040

D

00000

82

22

3

1

8

7

6

5

4

3

2

1  Заземление облицовки из листовой стали

2  уплотнение

3  Нагревательный элемент

4  Ручка регулятора температуры

5  контрольный индикатор

6  крышка фланца

7  подкладная шайба

8  Винт

9.3  Варианты подключения генератора

тепла

9.3.1  Наполнение резервуара при помощи

нагнетательного насоса

1

3

4

2

2

A

B

C

D

00000

77

30

3

II

I

I  Генератор тепла

II  Отопление помещений

A  подача из генератора тепла

B  Обратная линия генератора тепла

C  подключение регулятора температуры

1  Запорный клапан

2  клапан обратного потока

3  Нагнетательный насос резервуара

4  Насос нагревательного контура

9.3.2  Наполнение резервуара при помощи

3-ходового переключающего клапана

1

A

B

M

5

4

C

D

00000

77

30

2

I

II

I  Генератор тепла

II  Отопление помещений

A  подача из генератора тепла

B  Обратная линия генератора тепла

C  подключение регулятора температуры

1  Запорный клапан

4  Насос нагревательного контура

5  3-ходовой переключающий клапан
