90

 | PSH Trend www.stiebel-eltron.com

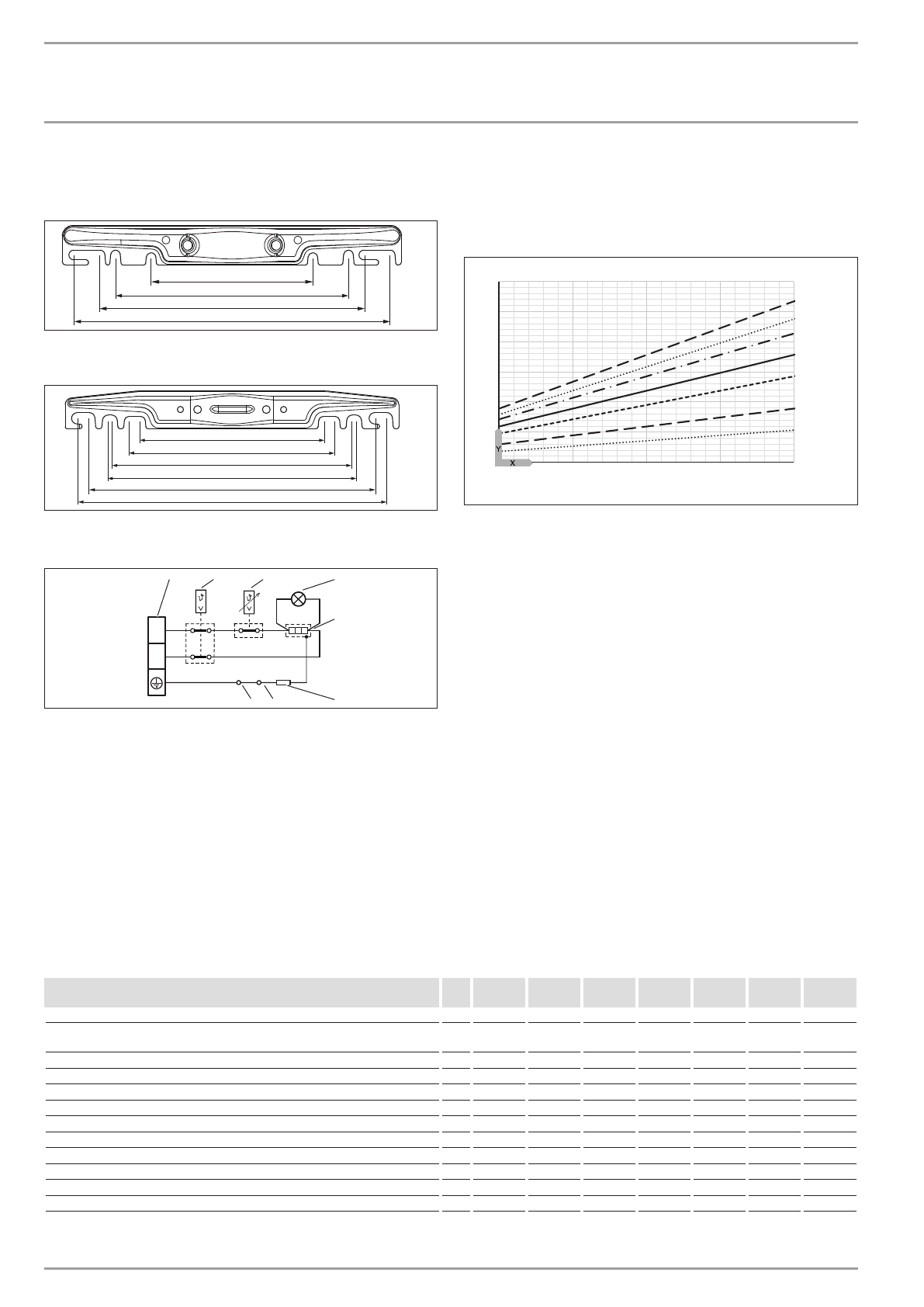

МОНТАЖ

Технические характеристики

Планка для подвешивания

30 - 50 л

184

265

300

360

80

�0

2�

07

�0

00

5

80–200 л

450

415

360

350

300

265

80

�0

2�

07

�0

006

15.2  Электрическая схема

N

L

2

1

3

4

5

6

7

8

85

�0

2�

07

�0

01

0

1  Соединительная клемма

2  Предохранительный ограничитель температуры

3  Регулятор температуры

4  Сигнальная лампа индикации рабочего режима

5  Нагревательный элемент

6  сопротивление 560 Ом

7  Анод

8  Бак

15.3  Характеристики энергопотребления

Характеристики изделия отвечают регламентам ЕС, при-

нятым согласно Директиве, устанавливающей требования

к экологическому проектированию изделий, связанных с

энергопотреблением (ErP).

   PSH 30

Trend

PSH 50

Trend

PSH 80

Trend

PSH 100

Trend

PSH 120

Trend

PSH 150

Trend

PSH 200

Trend

232080

232081

232082

232083

232084

232085

232086

Производитель

   STIEBEL

ELTRON

STIEBEL

ELTRON

STIEBEL

ELTRON

STIEBEL

ELTRON

STIEBEL

ELTRON

STIEBEL

ELTRON

STIEBEL

ELTRON

Профиль нагрузки

S

M

M

L

L

L

XL

Класс энергоэффективности

C

C

C

C

C

C

C

Энергетический КПД

%

34

37

36

38

38

37

38

Годовое потребление электроэнергии

kWh

544

1386

1412

2716

2723

2763

4367

Заданная на заводе температура

°C

60

60

60

60

60

60

60

Уровень звуковой мощности

дБ(A)

15

15

15

15

15

15

15

Возможность эксплуатации исключительно в периоды низкой нагрузки

-

-

-

-

-

-

-

Функция Smart

-

-

-

-

-

-

-

Суточное потребление электроэнергии

kWh

2.591

6.451

6.603

12.583

12.622

12.861

20.133

Объем накопителя

л

30

50

80

100

120

150

192

15.4  Диаграмма нагрева

Длительность нагрева зависит от емкости резервуара, тем-

пературы холодной воды и мощности нагрева.
Диаграмма нагрева при температуре холодной воды 15 °C:

0

1

2

3

4

5

6

35

45

55

65

75

1

2

7

6

5

4

3

D

00000

37

21

4

X  Настройка температуры [°C]

Y  Время нагрева [ч]

1  200 л

2  150 л

3  120 л

4  100 л

5  80 л

6  50 л

7  30 л

15.5  Возможные неисправности

При неисправности температура при 0,6 МПа может повы-

шаться до 95 °C.
